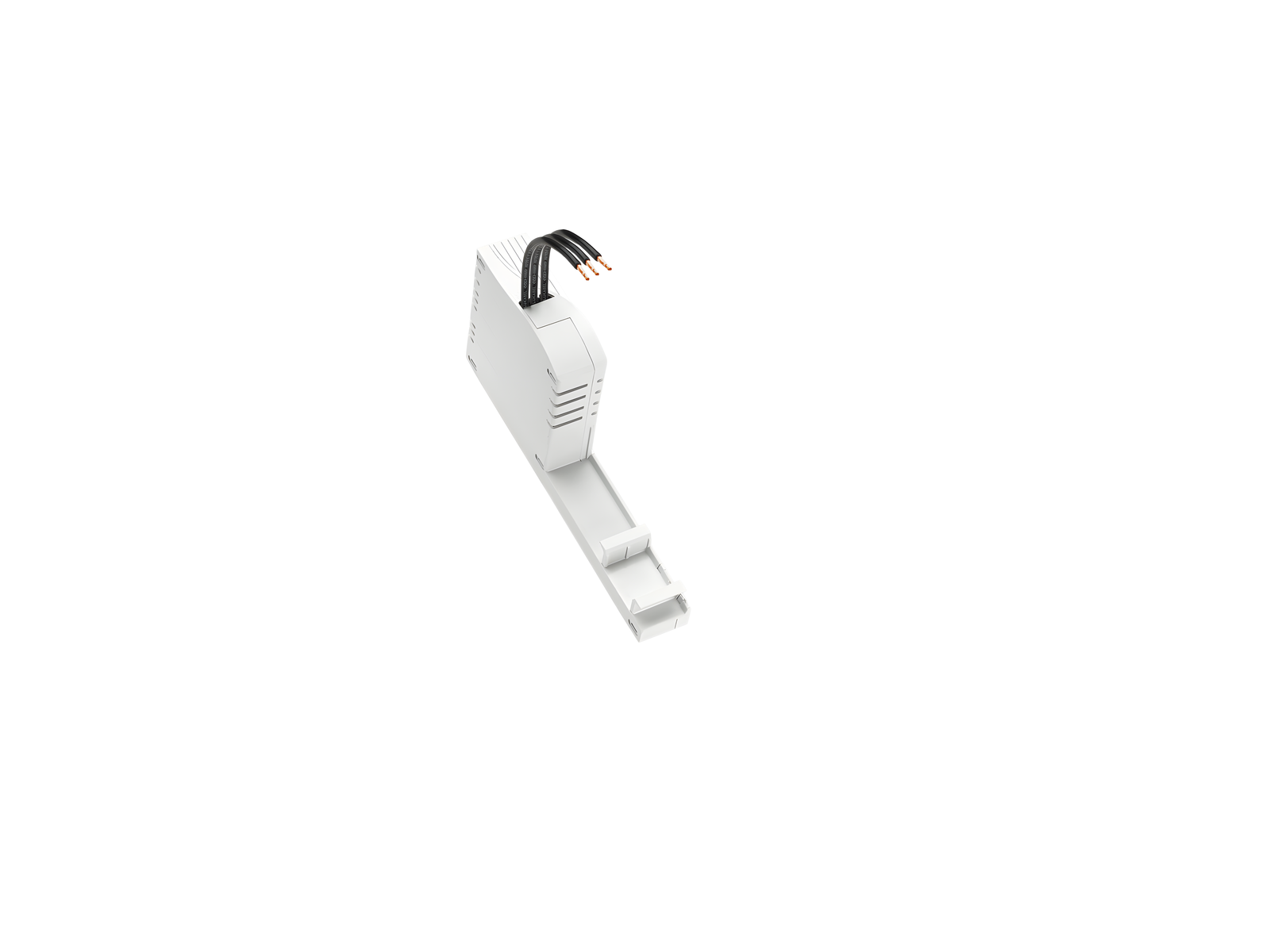

adaptateur 16 A (36009)

The picture may show a similar product.

Description

Référence 36009000A

EQUES^®CrossBoard

adaptateur 16 A

1 rail DIN fixe, avec porte-fusibles 10x38 / Class CC

22,5 x 160, avec câbles AWG 14 (2,5 mm²)

Système

CrossBoard® 125A / 250A, CrossBoard® 800 A

Avantages produit

Leitungsenden ultraschallverdichtet.

Groupe de produits	05
Sous-groupe	21

Dimensions de l'emballage	1
EAN	4021267360092

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

IEC (CB) , UL

for UL feeder circuits >250V

Type: EQ22-A1

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	16 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,6 W.

(The power dissipation at full load would be 4,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:

725 V

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	12.5 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	6 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	50 kA
	with JDDZ fuse Class CC 20 A / 600 V AC

Charactéristiques mécaniques
L x H x P:	22.5 x 160 x 85
Poids:	12,9 kg/100
Pôles:	3 pôles

Application notes

Conseils	Cylindric fuses are not included You find here recommended fuses


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

https://pim.woehner.de/FR/DE/1000182063
