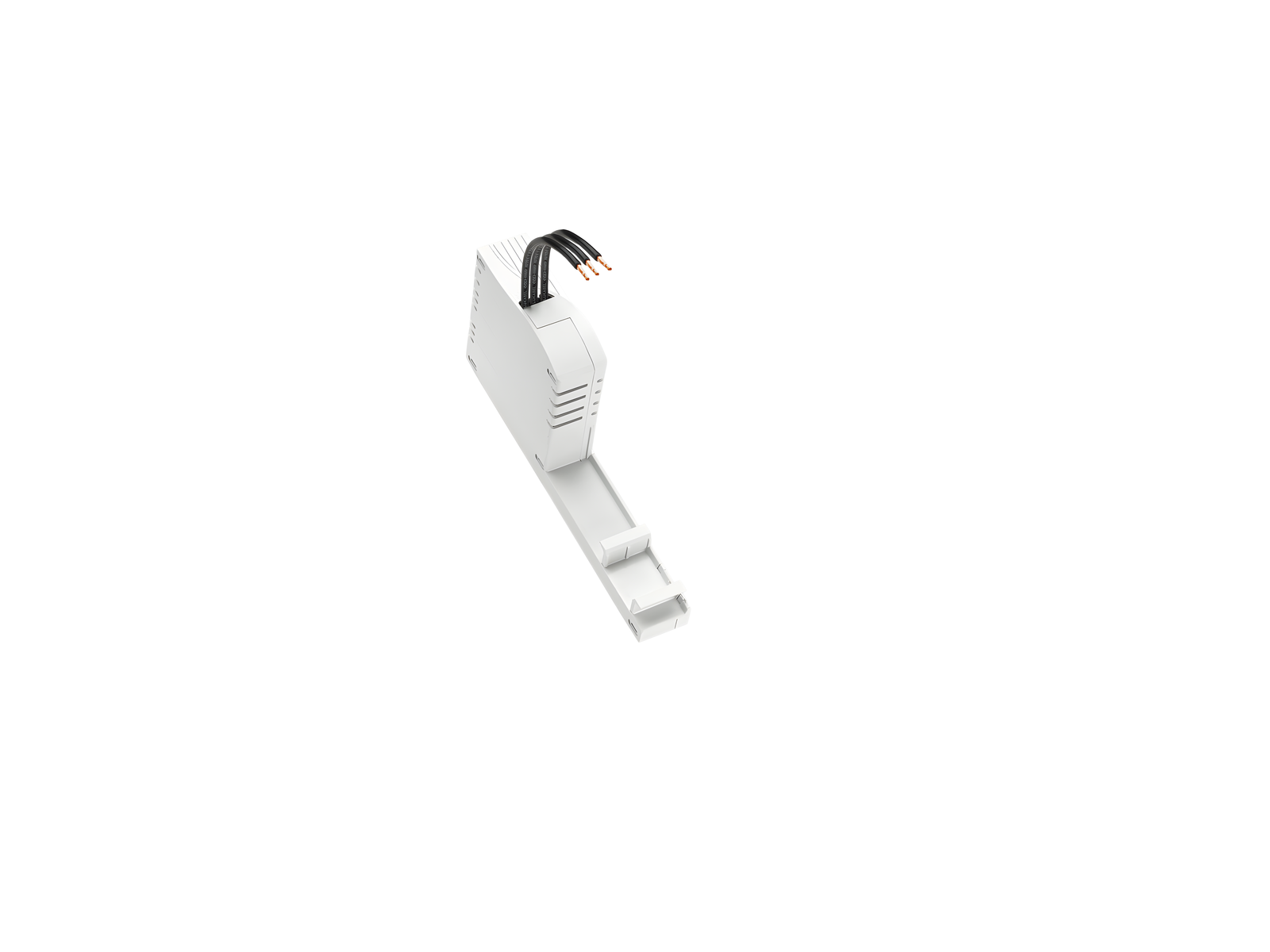

The picture may show a similar product.
订货号 36009000A
EQUES®CrossBoard
熔断器支持件
1 个固定支承导轨，带载熔件 10 x 38 / CC 级
22.5 x 160, 带导线 AWG 14 (2.5 mm²)
系统
CrossBoard® 125A / 250A, CrossBoard® 800 A
产品优势
Leitungsenden ultraschallverdichtet.
| 产品组 | 05 |
分组 |
21 |
| 包装件数 | 1 |
| EAN | 4021267360092 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
标准
IEC 61439-1:2020
UL 508
认证许可
IEC (CB) , UL
for UL feeder circuits >250V
型号: EQ22-A1
UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电流（IEC）: | 16 A |
| 额定电压（IEC）AC: | 690 V |
| rated isolation voltage Ui AC: | 800 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
功率输出:
The power dissipation at a typical load of 80 % results to 2.6 W.
(The power dissipation at full load would be 4.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 725 V |
| Details UL | |
| 标准 | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| 额定电流 (UL): | 12.5 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 6 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 50 kA |
| with JDDZ fuse Class CC 20 A / 600 V AC |
| 机械数值 | |
| 宽 x 高 x 厚: | 22.5 x 160 x 85 |
| 重量: | 12.9 kg/100 |
| 极数: | 3线 |
|
说明 |
熔断器不在供货范围内。 建议使用的熔断器请查询 这
|
| for UL feeder circuits >250V | |
