adaptador 16 A (36009)

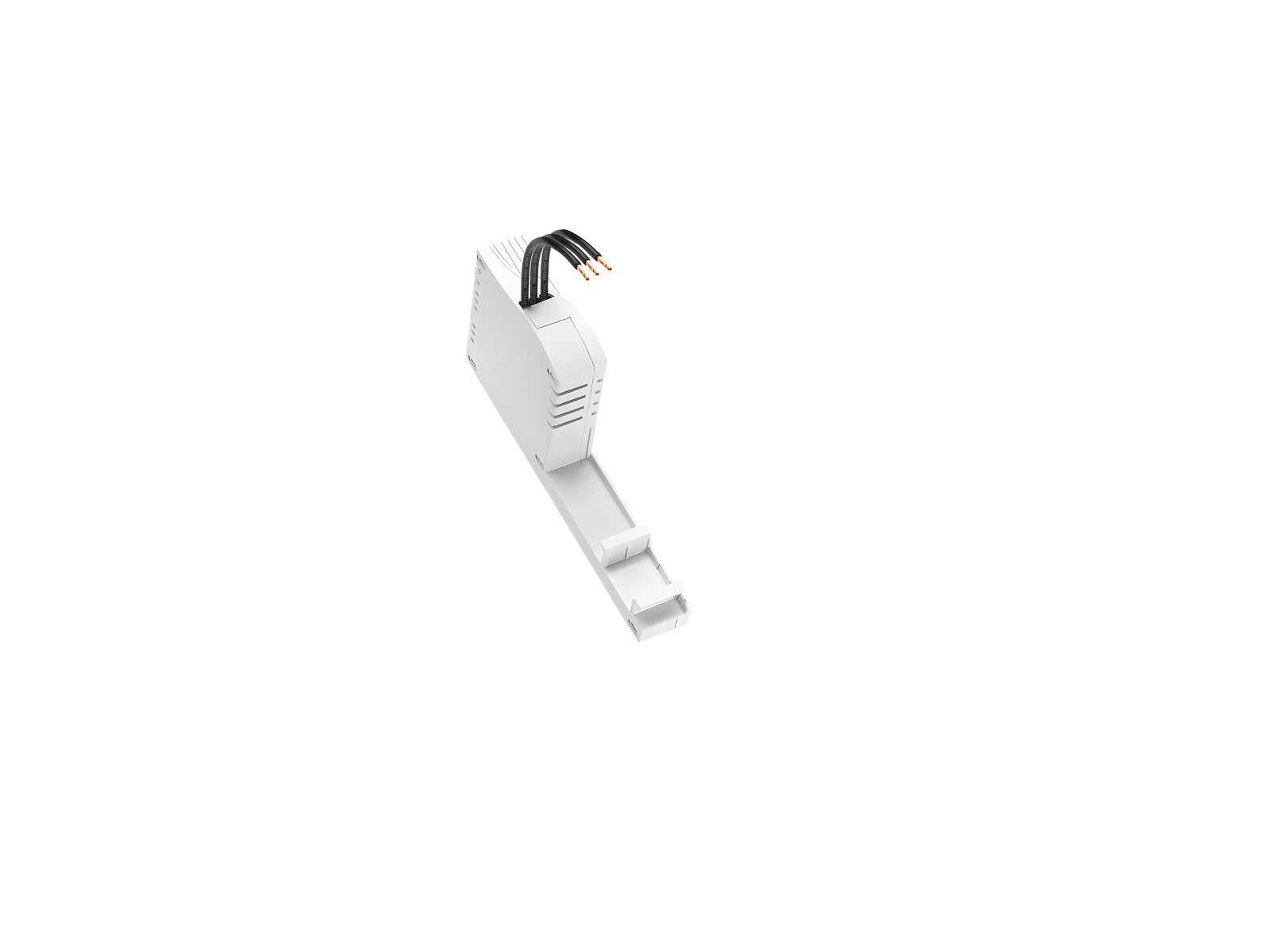

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 36009000A

EQUES®CrossBoard

adaptador 16 A

1 trilho de montagem fixo, com porta-fusível 10x38 / Class CC

22,5 x 160, com cabos AWG 14 (2.5 mm²)

Sistema

CrossBoard® 125A / 250A, CrossBoard® 800 A

Vantagens do produto

Leitungsenden ultraschallverdichtet.

Grupo de produto 05
Subgroup 21
Unidade por pacote 1
EAN 4021267360092
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

IEC (CB) , UL

for UL feeder circuits >250V

Número de tipo: EQ22-A1

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 16 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 800 V
Tensão suportável nominal de impulso Uimp: 6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 2,6 W.

(A dissipação de energia em sua carga máxima seria 4,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 725 V
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 12.5 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Dados mecânicos
L x A x P: 22.5 x 160 x 85
Peso: 12,9 kg/100
Polaridade: 3 polos

Instruções de Aplicação

Notas

Cylindric fuses are not included

You find here recommended fuses
for UL feeder circuits >250V
