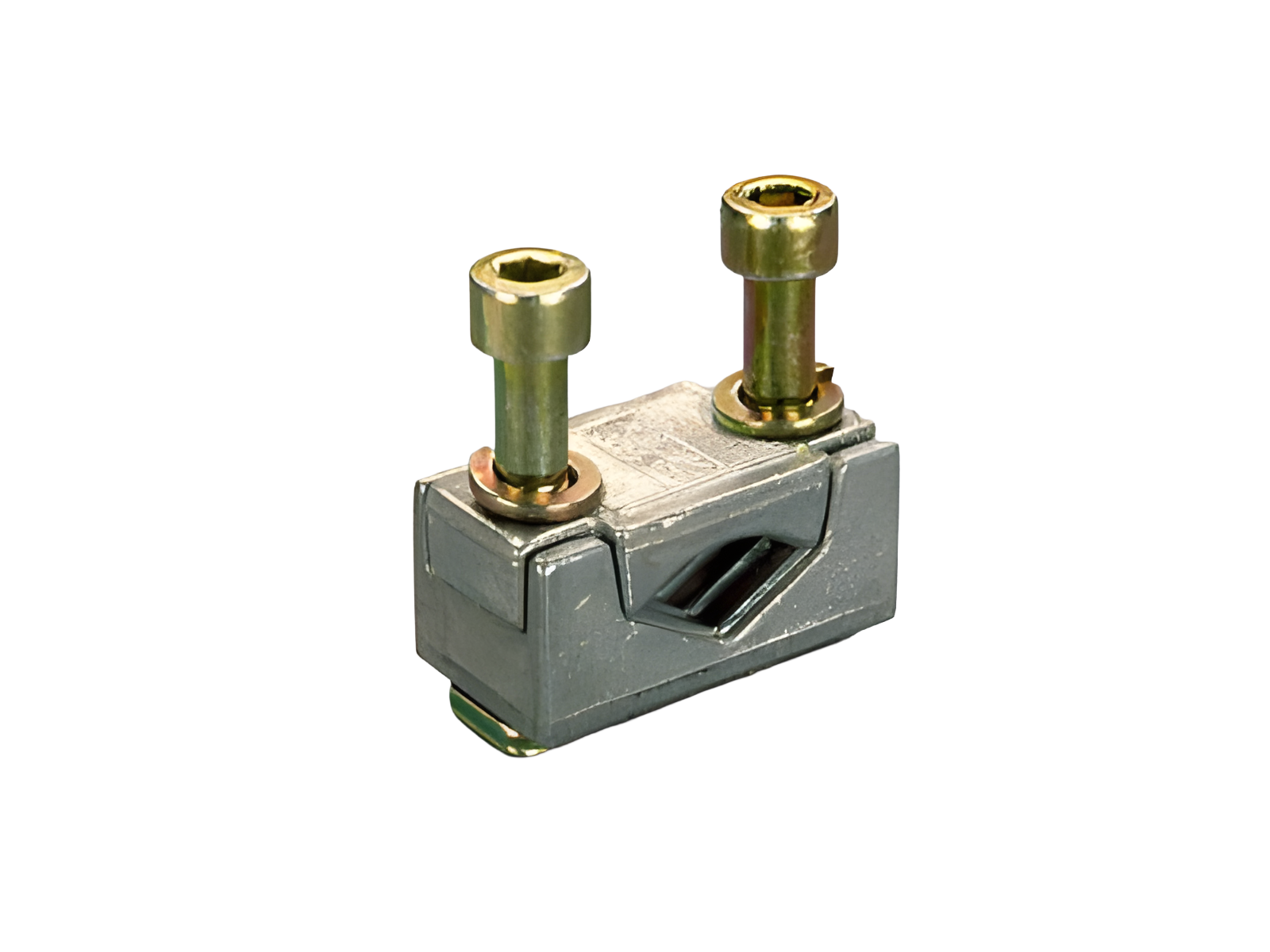

Призматическая клемма, одинарная, для медных и алюминиевых кабелей (33168)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33168 000

Призматическая клемма, одинарная, для медных и алюминиевых кабелей

150 - 300 mm²

Типоразмер 3

Система

60Classic

Группа продуктов	09
Подгруппа	51

Кол-во	1
EAN	4021267331689

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Механические данные
Вес:	24,7 kg/100

Особенности клеммной техники
screw drive:	S6
wire stripping:	30 мм
min. cross-section:	150 мм²
max. cross-section:	300 мм²
rm:	150 - 300 mm²
f:	150 - 300 mm²
f + AE:	150 - 300 mm²
(f + AE may not fit with max. cross-section)
sm:	150 - 300 mm²
Md min.:	6,4 Nm
Md max.:	9,6 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

determined by main product

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

33603 000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 3, 630 A, шинный монтаж
Винт М12
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More

33203 000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 3, 630 A, панельный монтаж
Винт М12
for mounting plate
More

33151 000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH 3, 630 A, панельный монтаж
Винт М12
with electromechanical fuse monitoring
for mounting plate
More

33162 000
QUADRON^®60Classic
Выключатель-разъединитель NH 3, 630 A, шинный монтаж, подсоединение сверху / снизу
Винт М12
with electromechanical fuse monitoring
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More

33332 000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 3, 630 A, панельный монтаж
Винт М12
with electronic fuse monitoring
for mounting plate
More

33327 000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 3, 630 A, шинный монтаж

Винт М12
with electronic fuse monitoring
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More
