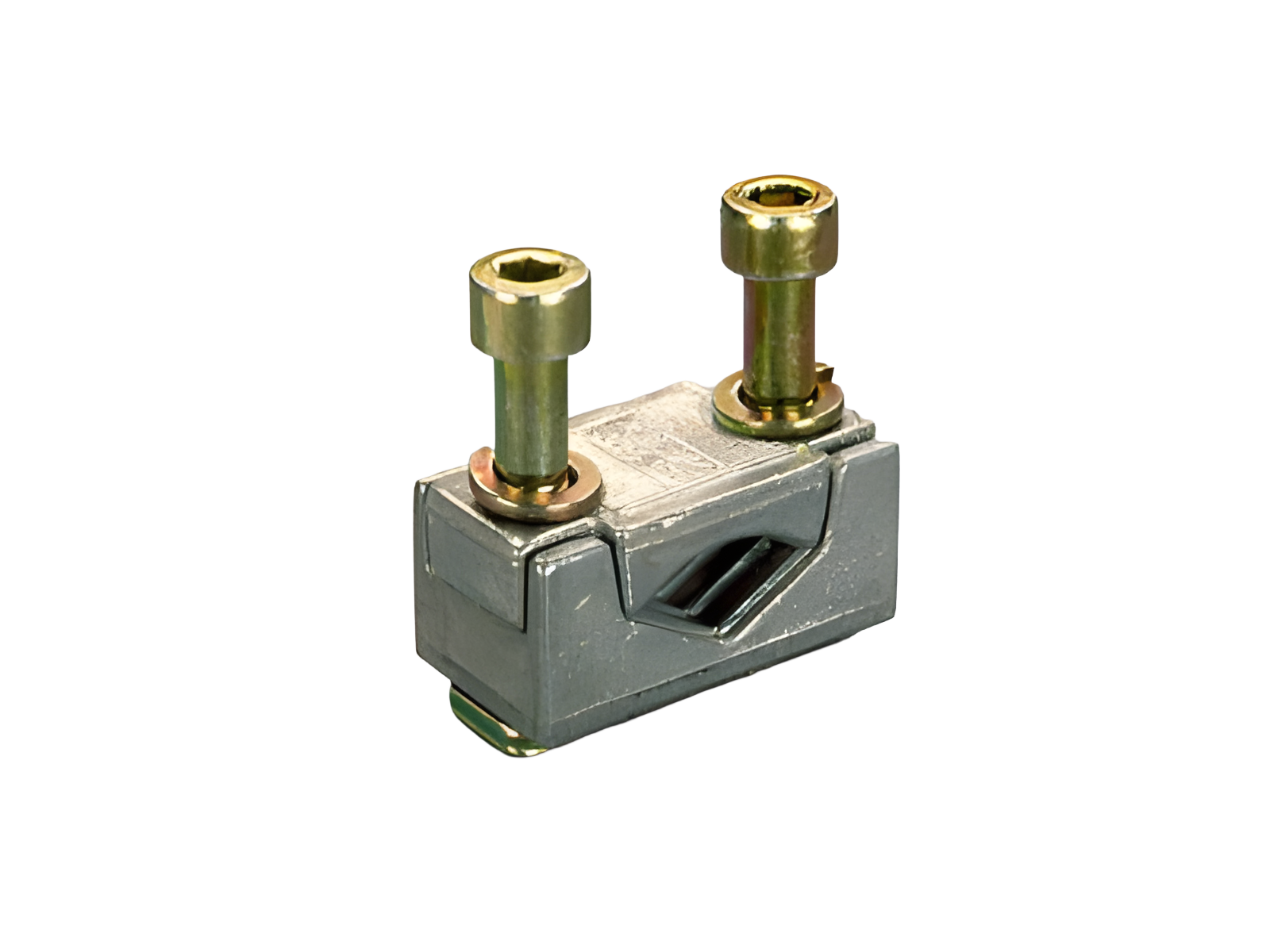

棱形连接端子，用于单根导线，适用于铜和铝导线 (33168)

The picture may show a similar product.

说明

订货号 33168000

棱形连接端子，用于单根导线，适用于铜和铝导线

150 - 300 mm²

尺寸 3

系统

60Classic

产品组	09
分组	51

包装件数	1
EAN	4021267331689

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

机械数值
重量:	24.7 kg/100

连接端
screw drive:	S6
wire stripping:	30 mm
min. cross-section:	150 mm²
最大横截面积:	300 mm²
rm:	150 - 300 mm²
f:	150 - 300 mm²
f + AE:	150 - 300 mm²
(f + AE may not fit with max. cross-section)
sm:	150 - 300 mm²
Md min.:	6.4 Nm
Md max.:	9.6 Nm
适用铝导线。使用铝导线连接时需要维护。

Application notes

适用铝导线。使用铝导线连接时需要维护。

短路稳定性:	由主产品决定

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33603000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3, 630 A，母线式，上端/下端连接
螺钉 M12
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多

33203000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，630 A，固定式
螺钉 M12
更多

33151000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，600A，固定式
螺钉 M12
with electromechanical fuse monitoring
更多

33162000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3，630 A，母线式，上端/下端连接
螺钉 M12
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多

33332000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，630 A，固定式
螺钉 M12
with electronic fuse monitoring
更多

33327000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3，630 A，母线式，上端/下端连接
螺钉 M12
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多
