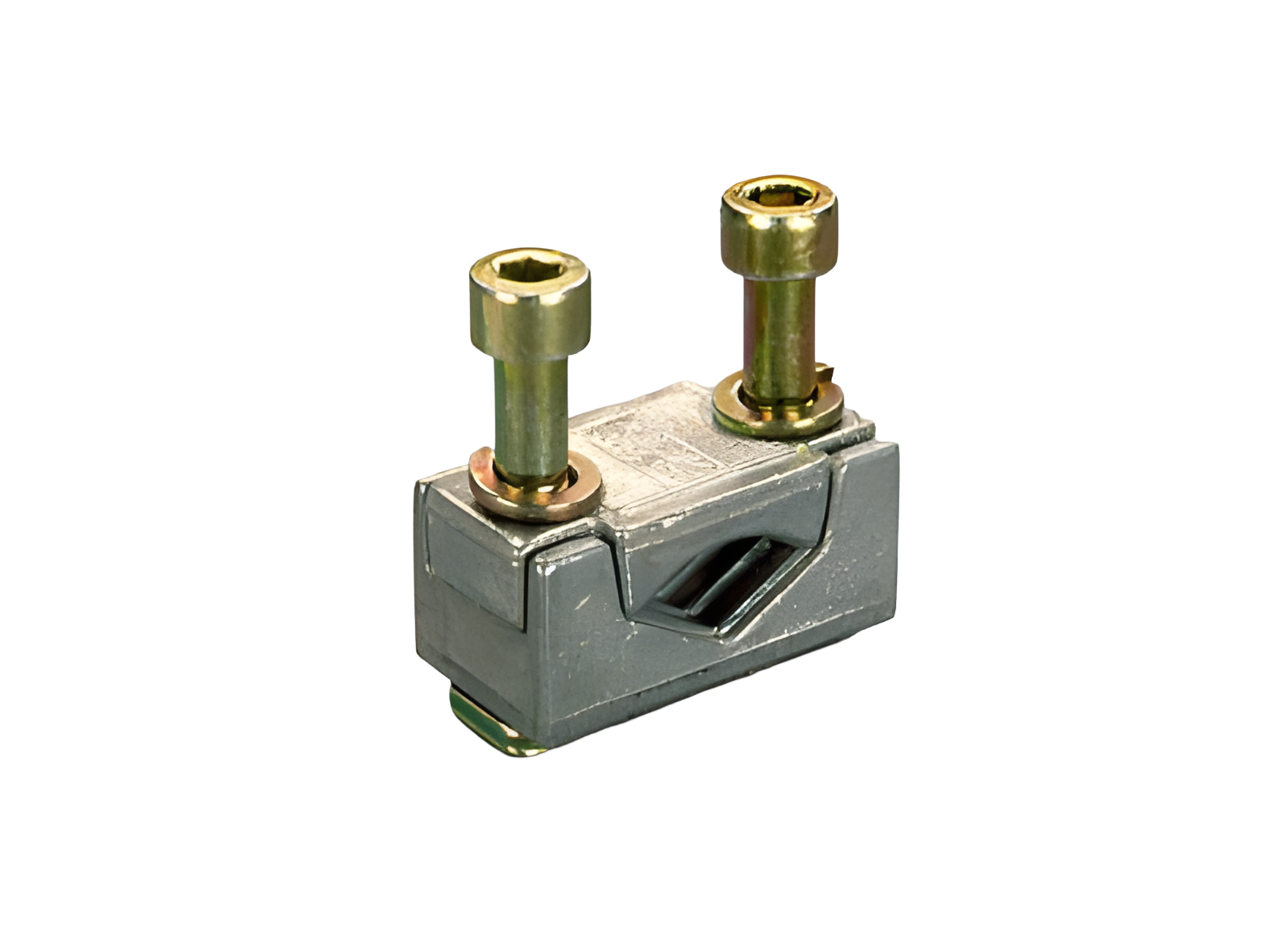

borne prisme, simple, pour câbles Cu et Al (33168)

The picture may show a similar product.

Description

Référence 33168000

borne prisme, simple, pour câbles Cu et Al

150 - 300 mm²

taille 3

Système

60Classic

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267331689

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	24,7 kg/100

Points de raccordement
screw drive:	S6
wire stripping:	30 mm
min. cross-section:	150 mm²
max. cross-section:	300 mm²
rm:	150 - 300 mm²
f:	150 - 300 mm²
f + AE:	150 - 300 mm²
(f + AE may not fit with max. cross-section)
sm:	150 - 300 mm²
Md min.:	6,4 Nm
Md max.:	9,6 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

33603000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33203000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
Plus

33151000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
with electromechanical fuse monitoring
Plus

33162000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33332000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
with electronic fuse monitoring
Plus

33327000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus
