morsetto a prisma, per cavi Cu / Al (33168)

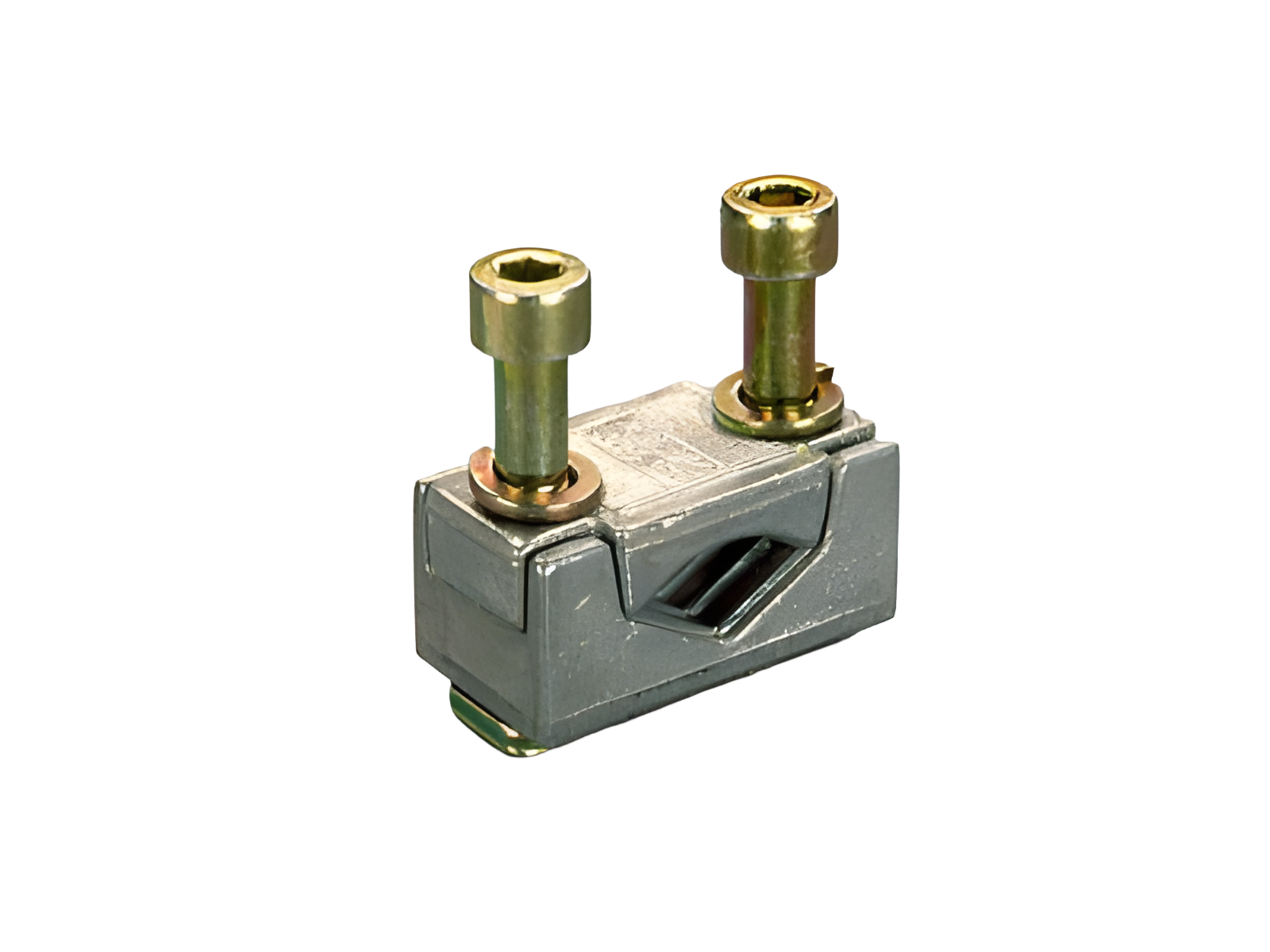

The picture may show a similar product.

Descrizione

Cod.art.: 33168000

morsetto a prisma, per cavi Cu / Al

150 - 300 mm²

Gr. NH 3

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267331689

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	24,7 kg/100

Connessioni
screw drive:	S6
wire stripping:	30 mm
min. cross-section:	150 mm²
max. cross-section:	300 mm²
rm:	150 - 300 mm²
f:	150 - 300 mm²
f + AE:	150 - 300 mm²
(f + AE may not fit with max. cross-section)
sm:	150 - 300 mm²
Md min.:	6,4 Nm
Md max.:	9,6 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
