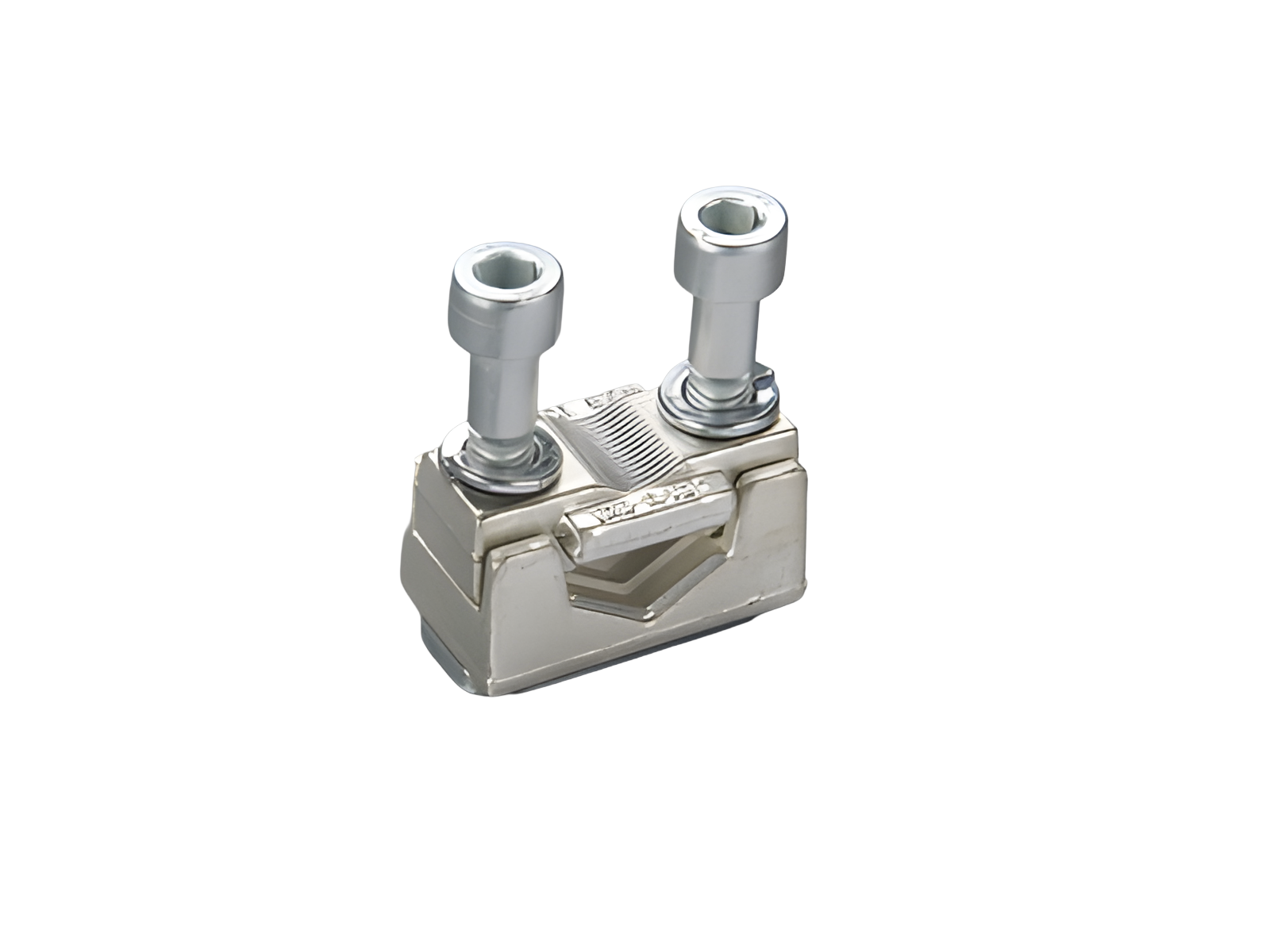

Призматическая клемма, одинарная, для медных и алюминиевых кабелей (33167)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33167000

Призматическая клемма, одинарная, для медных и алюминиевых кабелей

50 - 240 mm²

Система

60Classic

Группа продуктов	09
Подгруппа	51

Кол-во	1
EAN	4021267331672

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Механические данные
Вес:	19,9 kg/100

Особенности клеммной техники
screw drive:	S5
wire stripping:	27 мм
min. cross-section:	50 мм²
max. cross-section:	240 мм²
rm:	50 - 240 mm²
f:	50 - 240 mm²
f + AE:	50 - 240 mm²
(f + AE may not fit with max. cross-section)
sm:	50 - 240 mm²
Md min.:	4,8 Nm
Md max.:	9,6 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

short-circuit withstandability:	determined by main product

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

03289000
QUADRON^®Panel
Держатель NH предохранителей 250 A, панельный монтаж, для солн. энерг.
Подсоединение входа винтовое М10, выхода - к шине 2 х 30 х 10
Типоразмер 1XL / 1 полюс, с защитой от прикосновения
stock sale
More

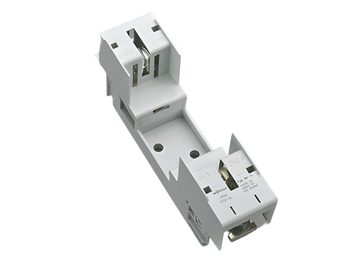

03290000
QUADRON^®Panel
Держатель NH предохранителей 250 A, панельный монтаж, для солн. энерг.
Винт М10 подсоединение с двух сторон
Типоразмер 1XL / 1 полюс, с защитой от прикосновения
More

33331000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, панельный монтаж
Винт М10
with electronic fuse monitoring
More

33150000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH 2, 400 A, панельный монтаж
Винт М10
with electromechanical fuse monitoring
More

33202000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, панельный монтаж
Винт М10
More

33161000
QUADRON^®60Classic
Выключатель-разъединитель NH 2, 400 A, шинный монтаж, подсоединение сверху / снизу
Винт М10
with electromechanical fuse monitoring
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More

33602000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, шинный монтаж
Винт М10
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More

33326000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, шинный монтаж
Винт М10
with electronic fuse monitoring
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More
