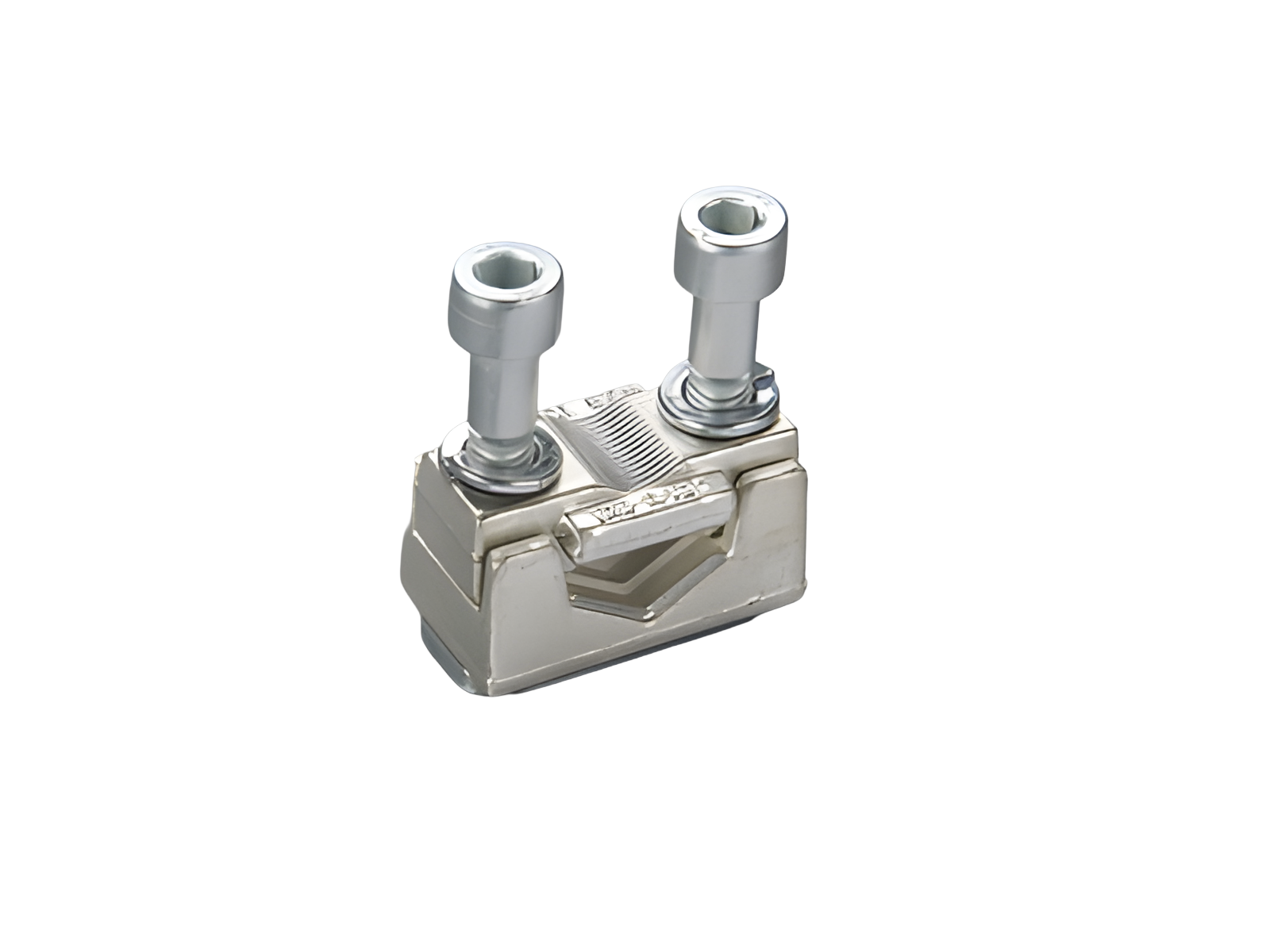

morsetto a prisma, per cavi Cu / Al (33167)

The picture may show a similar product.

Descrizione

Cod.art.: 33167000

morsetto a prisma, per cavi Cu / Al

50 - 240 mm²

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267331672

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	19,9 kg/100

Connessioni
screw drive:	S5
wire stripping:	27 mm
min. cross-section:	50 mm²
max. cross-section:	240 mm²
rm:	50 - 240 mm²
f:	50 - 240 mm²
f + AE:	50 - 240 mm²
(f + AE may not fit with max. cross-section)
sm:	50 - 240 mm²
Md min.:	4,8 Nm
Md max.:	9,6 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

03289000
QUADRON^®Panel
Base per fusibili NH 250 A, per pannello, per fotovoltaico
ingresso vite M10, uscita su barra 2x 30 x 10
Gr. NH 1XL / 1P, incl. protezione
stock sale
Di Più

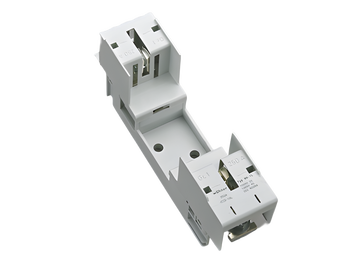

03290000
QUADRON^®Panel
Base per fusibili NH 250 A, per pannello, per fotovoltaico
vite M10 a entrambi lati
Gr. NH 1XL / 1P, incl. protezione
Di Più

33331000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electronic fuse monitoring
Di Più

33150000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electromechanical fuse monitoring
Di Più

33202000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
Di Più

33161000
QUADRON^®60Classic
base sezion. per fus. NH 400 A, per barre, uscita in basso / alto
vite M10
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

33602000
QUADRON^®60Classic
base sezion. per fus. NH2, 400 A, per barre, uscita in basso / alto
vite M10
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

33326000
QUADRON^®60Classic
base sezion. per fus. NH2, 400 A, per barre, uscita in basso / alto
vite M10
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più
