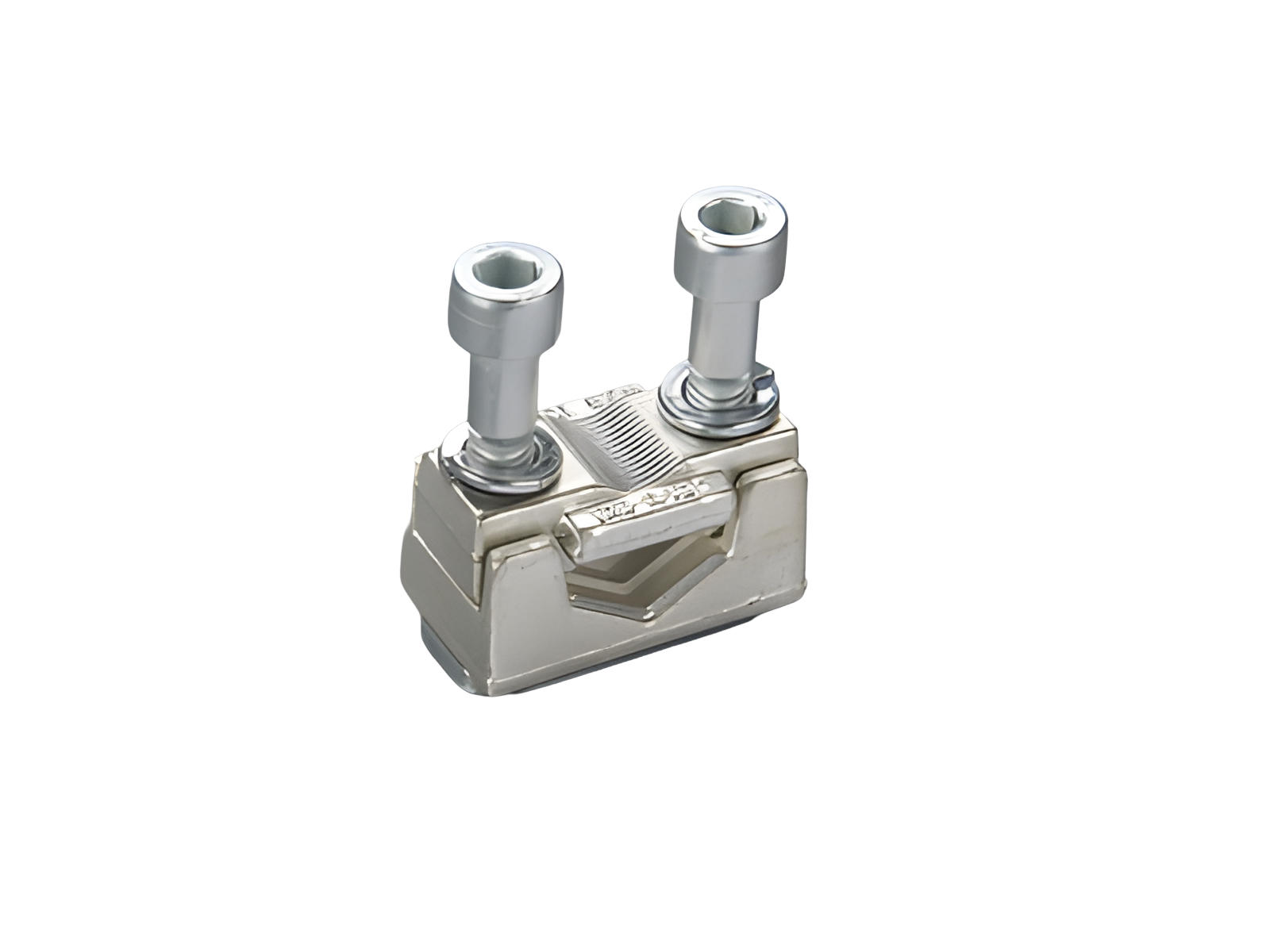

morsetto a prisma, per cavi Cu (33167000)

The picture may show a similar product.

Descrizione

Cod.art.: 33167 000

morsetto a prisma, per cavi Cu

50 - 240 mm²

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267331672

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	19.9 kg/100

Connessioni
screw drive:	S5
wire stripping:	27 mm
min. cross-section:	50 mm²
max. cross-section:	240 mm²
rm:	50 - 240 mm²
f:	50 - 240 mm²
f + AE:	50 - 240 mm²
(f + AE may not fit with max. cross-section)
sm:	50 - 240 mm²
Md min.:	4.8 Nm
Md max.:	9.6 Nm
Not suitable for aluminium cables !

Proprietà materiali
halogen-free:	Yes

Istruzioni per l'uso

Not suitable for aluminium cables !

determined by main product

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

03289 000
QUADRON Panel
Base per fusibili NH 250 A, per pannello, per fotovoltaico
ingresso vite M10, uscita su barra 2x 30 x 10
Gr. NH 1XL / 1P, incl. protezione
for mounting plate
fino esaurimento scorte
Di Più

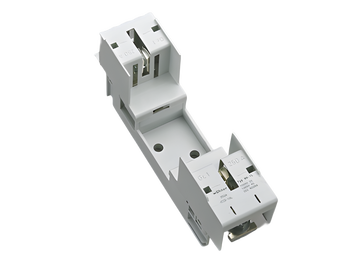

03290 000
QUADRON Panel
Base per fusibili NH 250 A, per pannello, per fotovoltaico
vite M10 a entrambi lati
Gr. NH 1XL / 1P, incl. protezione
for mounting plate
Di Più

33202 000
QUADRON Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
for mounting plate
Di Più

33331 000
QUADRON Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electronic fuse monitoring
for mounting plate
Di Più

33150 000
QUADRON Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electromechanical fuse monitoring
for mounting plate
Di Più

33161 000
QUADRON 60Classic
Base sezion. per fus. NH2, 400 A
vite M10
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

33602 000
QUADRON 60Classic
Base sezion. per fus. NH2, 400 A
vite M10
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

33326 000
QUADRON 60Classic
Base sezion. per fus. NH2, 400 A
vite M10
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

https://pim.woehner.de/IT/CH/1000047400

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
