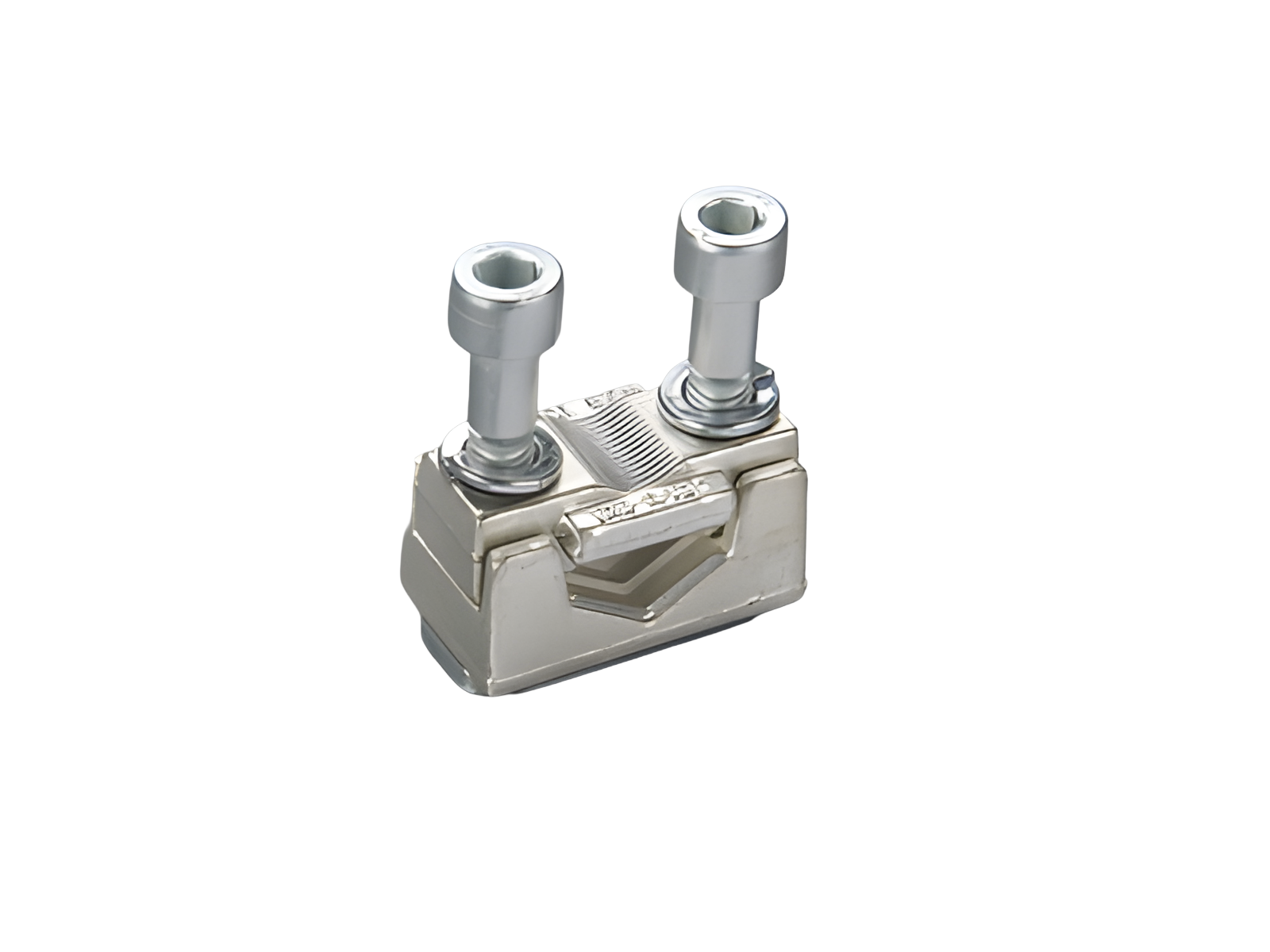

borne prisme, simple, pour câbles Cu et Al (33167)

The picture may show a similar product.

Description

Référence 33167000

borne prisme, simple, pour câbles Cu et Al

50 - 240 mm²

Système

60Classic

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267331672

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	19,9 kg/100

Points de raccordement
screw drive:	S5
wire stripping:	27 mm
min. cross-section:	50 mm²
max. cross-section:	240 mm²
rm:	50 - 240 mm²
f:	50 - 240 mm²
f + AE:	50 - 240 mm²
(f + AE may not fit with max. cross-section)
sm:	50 - 240 mm²
Md min.:	4,8 Nm
Md max.:	9,6 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

03289000
QUADRON^®Panel
embase de fusible NH 250 A, à encastrer, pour PV
vis de raccordement M10 pour borne d'arrivée, borne de départ au jeu de barres 2x 30 x 10
taille 1XL / 1P, avec protection contre les contacts
stock sale
Plus

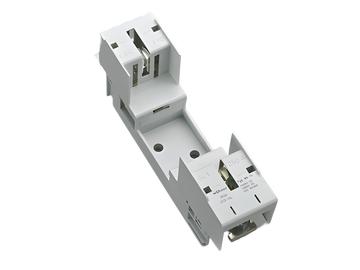

03290000
QUADRON^®Panel
embase de fusible NH 250 A, à encastrer, pour PV
vis M10 des 2 côtés
taille 1XL / 1P, avec protection contre les contacts
Plus

33331000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
with electronic fuse monitoring
Plus

33150000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
with electromechanical fuse monitoring
Plus

33202000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
Plus

33161000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33602000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33326000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus
