borne prismático, individual, para cables de Cu (33167)

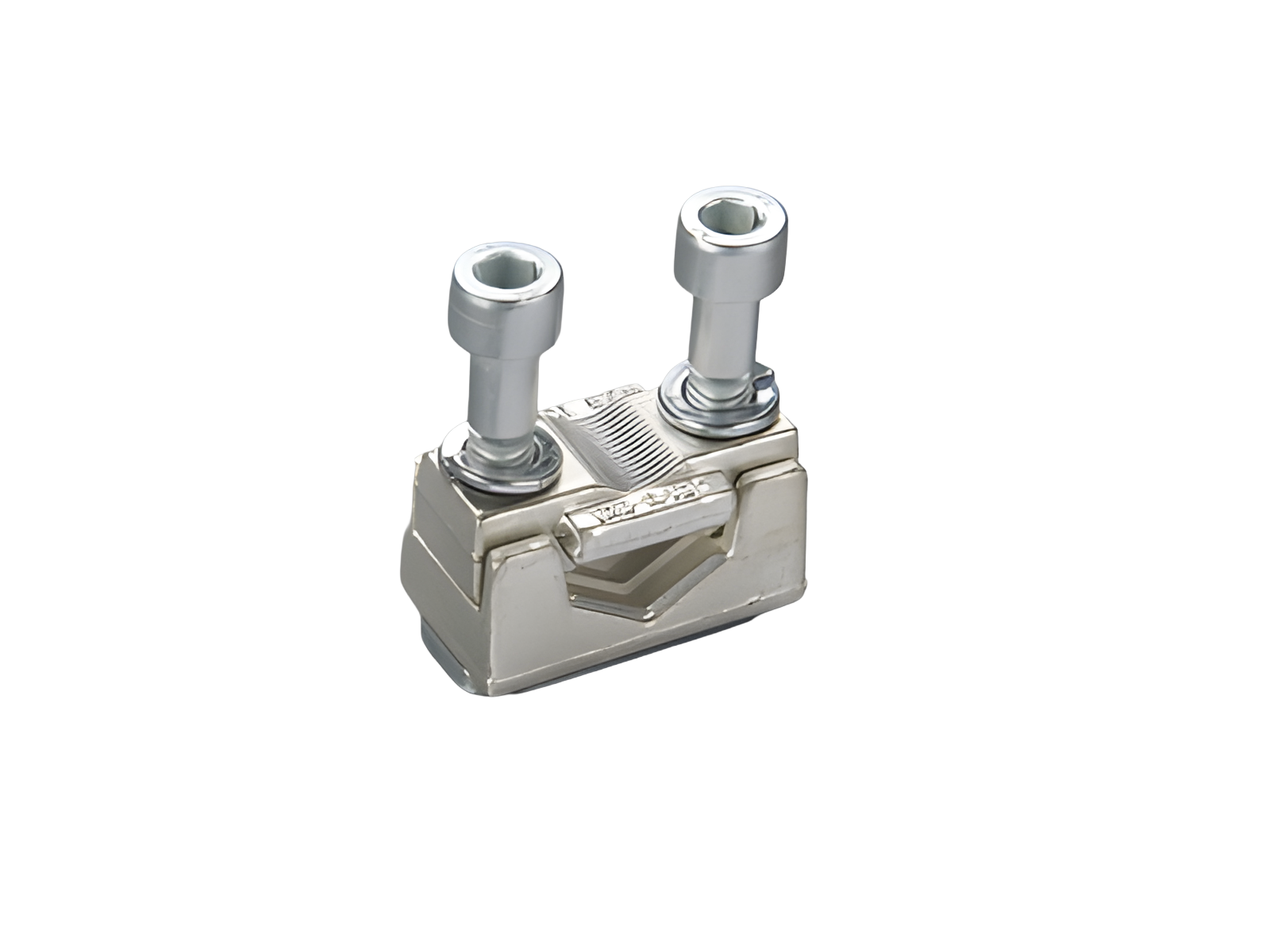

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33167 000

borne prismático, individual, para cables de Cu

50 - 240 mm²

sistema

60Classic

grupo de producto	09
subgrupo	51

embalaje	1
EAN	4021267331672

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
peso:	19,9 kg/100

puntos de apriete
screw drive:	S5
wire stripping:	27 mm
min. cross-section:	50 mm²
max. cross-section:	240 mm²
rm:	50 - 240 mm²
f:	50 - 240 mm²
f + AE:	50 - 240 mm²
(f + AE may not fit with max. cross-section)
sm:	50 - 240 mm²
Md min.:	4,8 Nm
Md max.:	9,6 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

03289 000
QUADRON^®Panel
parte inferior de base NH de 250 A, montaje en superficie, para sistemas fotovoltaicos
Size NH 1XL
tornillo de borne de entrada M10, conector de salida al embarrado de 2x 30 x 10
talla 1XL/1P, con protección contra contacto
for mounting plate
fino esaurimento scorte
Mas

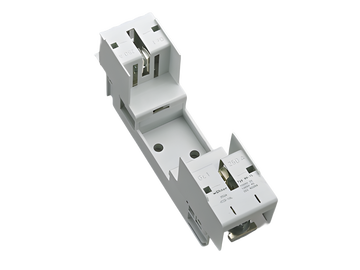

03290 000
QUADRON^®Panel
parte inferior de base NH de 250 A, montaje en superficie, para sistemas fotovoltaicos
Size NH 1XL
tornillo M10 en ambos lados
talla 1XL/1P, con protección contra contacto
for mounting plate
Mas

33202 000
QUADRON^®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
Size NH 2
tornillo M10
for mounting plate
Mas

33331 000
QUADRON^®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
Size NH 2
tornillo M10
with electronic fuse monitoring
for mounting plate
Mas

33150 000
QUADRON^®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
Size NH 2
tornillo M10
with electromechanical fuse monitoring
for mounting plate
Mas

33161 000
QUADRON^®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
Size NH 2
tornillo M10
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33602 000
QUADRON^®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
Size NH 2
tornillo M10
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33326 000
QUADRON^®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
Size NH 2
tornillo M10
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/DE/1000047400

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
