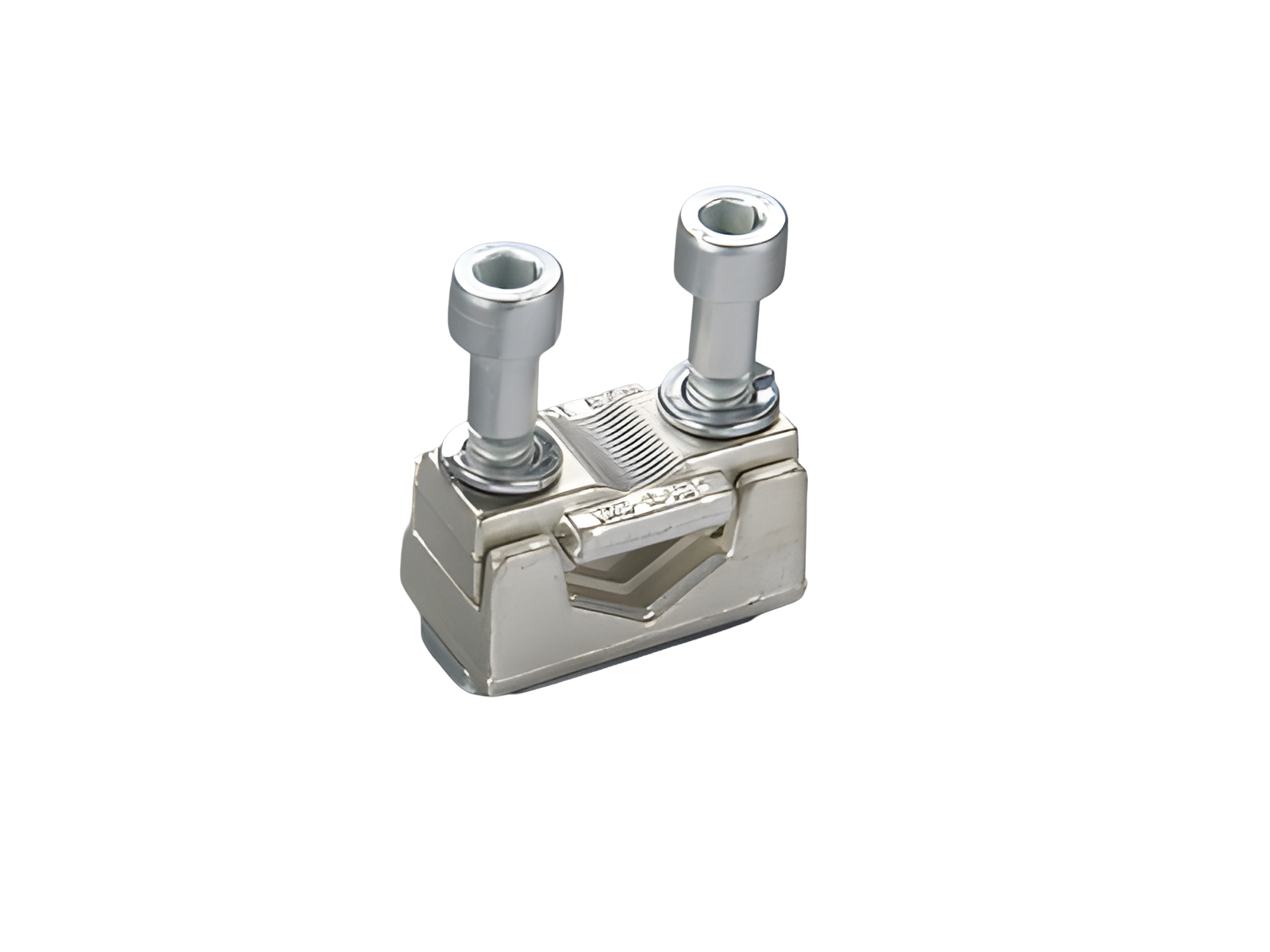

borne prismático, individual, para cables de Cu y Al (33167)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33167000

borne prismático, individual, para cables de Cu y Al

50 - 240 mm²

sistema

60Classic

grupo de producto 09
subgrupo 51
embalaje 1
EAN 4021267331672
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos mecánicos
peso: 19,9 kg/100
puntos de apriete
screw drive: S5
wire stripping: 27 mm
min. cross-section: 50 mm²
max. cross-section: 240 mm²
rm: 50 - 240 mm²
f: 50 - 240 mm²
f + AE: 50 - 240 mm²
(f + AE may not fit with max. cross-section)
sm: 50 - 240 mm²
Md min.: 4,8 Nm
Md max.: 9,6 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
short-circuit withstandability: determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

03289000
QUADRON®Panel
parte inferior de base NH de 250 A, montaje en superficie, para sistemas fotovoltaicos
tornillo de borne de entrada M10, conector de salida al embarrado de 2x 30 x 10
talla 1XL/1P, con protección contra contacto
stock sale
Mas

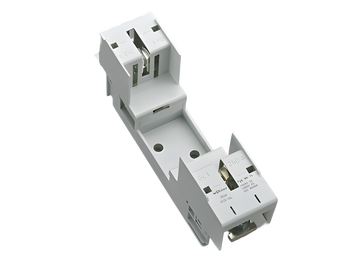

03290000
QUADRON®Panel
parte inferior de base NH de 250 A, montaje en superficie, para sistemas fotovoltaicos
tornillo M10 en ambos lados
talla 1XL/1P, con protección contra contacto
Mas

33331000
QUADRON®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
Mas

33150000
QUADRON®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electromechanical fuse monitoring
Mas

33202000
QUADRON®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
Mas

33161000
QUADRON®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33602000
QUADRON®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33326000
QUADRON®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas
