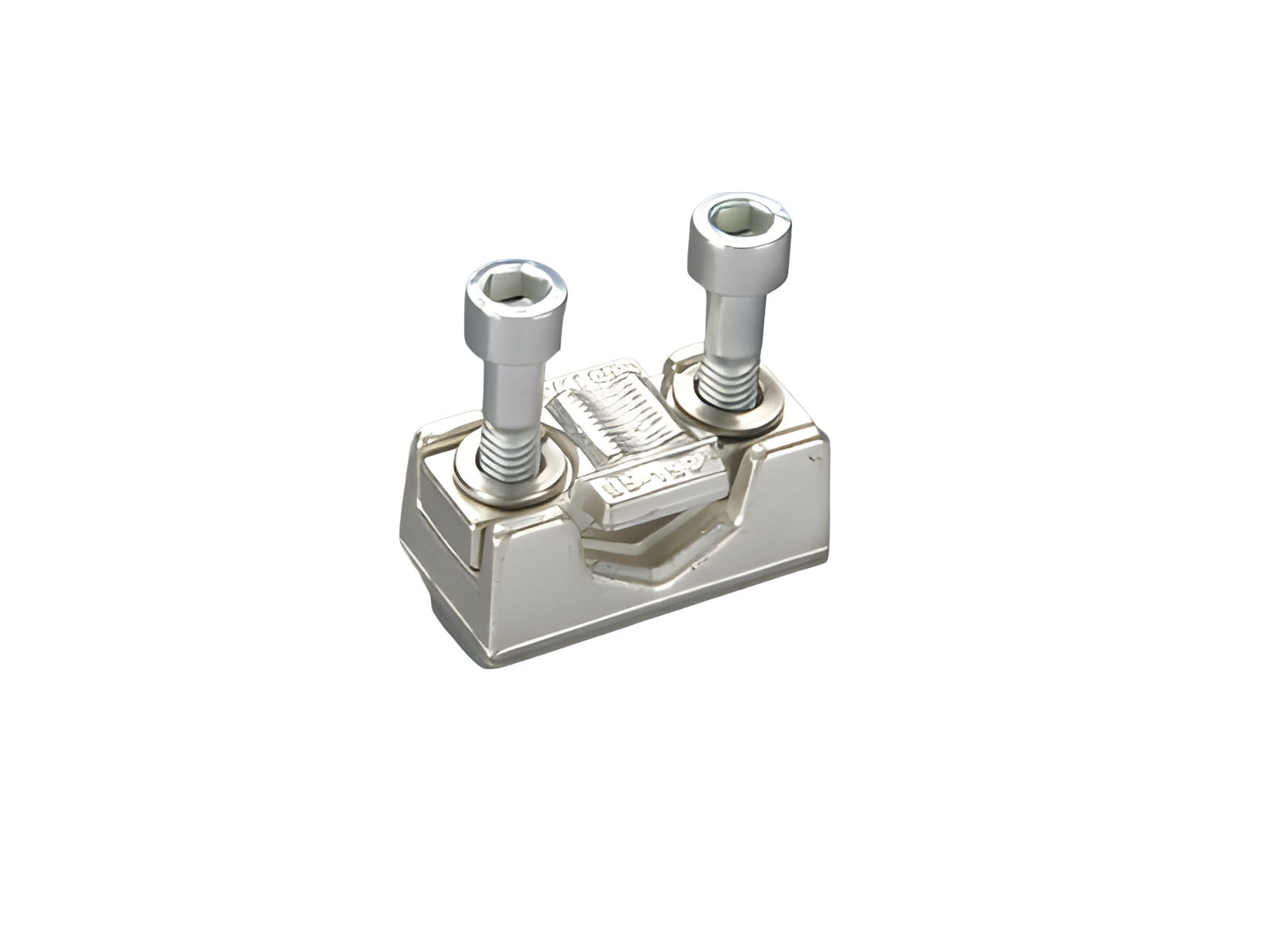

Призматическая клемма, одинарная, для медных кабелей (33166)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33166 000

Призматическая клемма, одинарная, для медных кабелей

35 - 150 mm²

QCB-NH1, QCS-NH1, QCS-320

для QCB-NH1, QCS-NH1, QCS-320

Система

60Classic

Группа продуктов	09
Подгруппа	51

Кол-во	1
EAN	4021267331665

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Механические данные
Вес:	11,6 kg/100

Особенности клеммной техники
screw drive:	S5
wire stripping:	23 мм
min. cross-section:	35 мм²
max. cross-section:	150 мм²
rm:	35 - 150 mm²
f:	35 - 150 mm²
f + AE:	35 - 150 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 150 mm²
Md min.:	4,8 Nm
Md max.:	7,2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

determined by main product
