borne prismático, individual, para cables de Cu (33166)

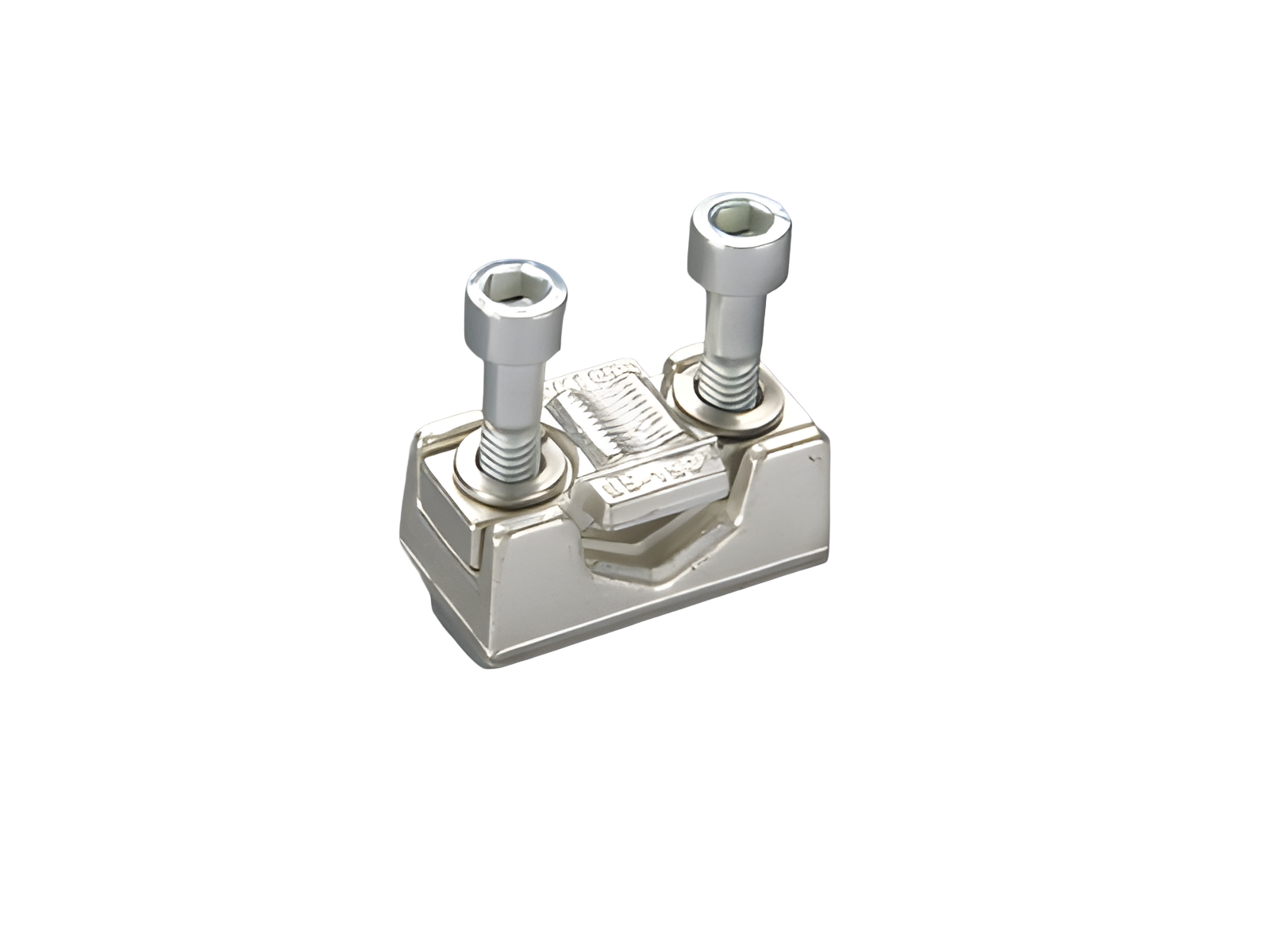

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33166 000

borne prismático, individual, para cables de Cu

35 - 150 mm²

QCB-NH1, QCS-NH1, QCS-320

para QCB-NH1, QCS-NH1, QCS-320

sistema

60Classic

grupo de producto	09
subgrupo	51

embalaje	1
EAN	4021267331665

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
peso:	11,6 kg/100

puntos de apriete
screw drive:	S5
wire stripping:	23 mm
min. cross-section:	35 mm²
max. cross-section:	150 mm²
rm:	35 - 150 mm²
f:	35 - 150 mm²
f + AE:	35 - 150 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 150 mm²
Md min.:	4,8 Nm
Md max.:	7,2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33515 000
QUADRON^®Panel Speed
seccionador con fusibles, 3 polos
tornillo M10, para maneta giratoria de acoplamiento a puerta
talla 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
Mas

03301 000
QUADRON^®60Classic
parte inferior de base NH de 250 A, salida parte superior / inferior
tornillo M10
talla 1/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33552 000
QUADRON^®Panel Speed
interruptor-seccionador de 3 polos
tornillo M10
320 A
for mounting plate
Mas

33512 000
QUADRON^®Panel Speed
seccionador con fusibles, 3 polos
tornillo M10
talla 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
Mas

33514 000
QUADRON^®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión superior, para maneta de acoplamiento a puerta
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33553 000
QUADRON^®60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión inferior, para maneta de acoplamiento a puerta
320 A
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33551 000
QUADRON^®60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión superior
320 A
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33513 000
QUADRON^®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior, para maneta de acoplamiento a puerta
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33554 000
QUADRON^®60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión superior, para maneta de acoplamiento a puerta
320 A
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33516 000
QUADRON^®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior, con control electrónico de fusión
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33550 000
QUADRON^®60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión inferior
320 A
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33511 000
QUADRON^®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión frontal
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

03300 000
QUADRON^®60Classic
parte inferior de base NH de 250 A, salida parte superior / inferior
borne-brida
talla 1/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33510 000
QUADRON^®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33600 000
QUADRON^®60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
borne-brida
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33393 000
QUADRON^®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
borne-brida
for mounting plate
Mas

33149 000
QUADRON^®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
with electromechanical fuse monitoring
for mounting plate
Mas

33201 000
QUADRON^®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
for mounting plate
Mas

33160 000
QUADRON^®60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33330 000
QUADRON^®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
for mounting plate
Mas

33325 000
QUADRON^®60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33601 000
QUADRON^®60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/DE/1000047393

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
