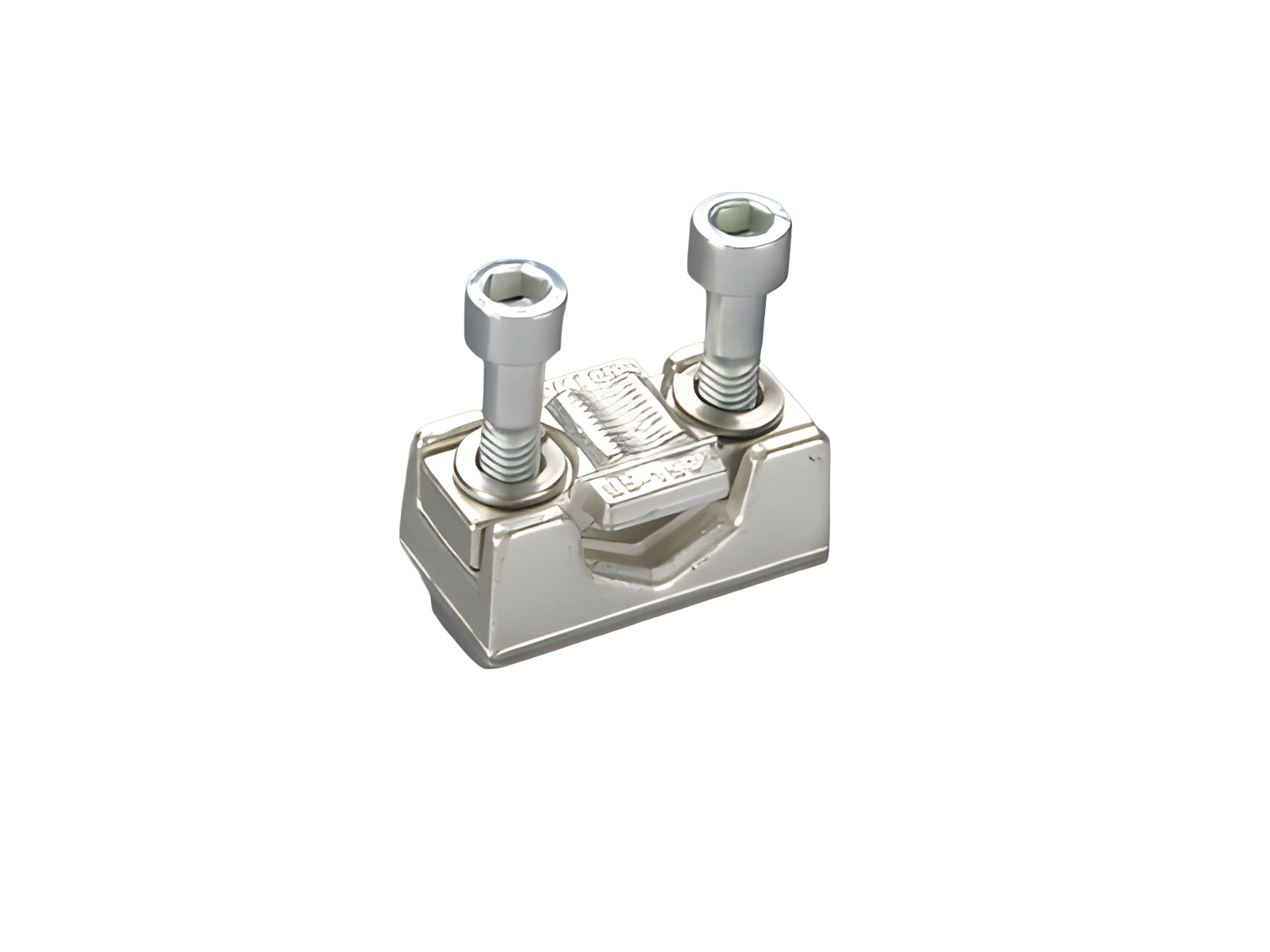

borne prismático, individual, para cables de Cu (33166)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33166000

borne prismático, individual, para cables de Cu

35 - 150 mm²

QCB-NH1, QCS-NH1, QCS-320

para QCB-NH1, QCS-NH1, QCS-320

sistema

60Classic

grupo de producto 09
subgrupo 51
embalaje 1
EAN 4021267331665
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos mecánicos
peso: 11,6 kg/100
puntos de apriete
screw drive: S5
wire stripping: 23 mm
min. cross-section: 35 mm²
max. cross-section: 150 mm²
rm: 35 - 150 mm²
f: 35 - 150 mm²
f + AE: 35 - 150 mm²
(f + AE may not fit with max. cross-section)
sm: 35 - 150 mm²
Md min.: 4,8 Nm
Md max.: 7,2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
short-circuit withstandability: determined by main product
