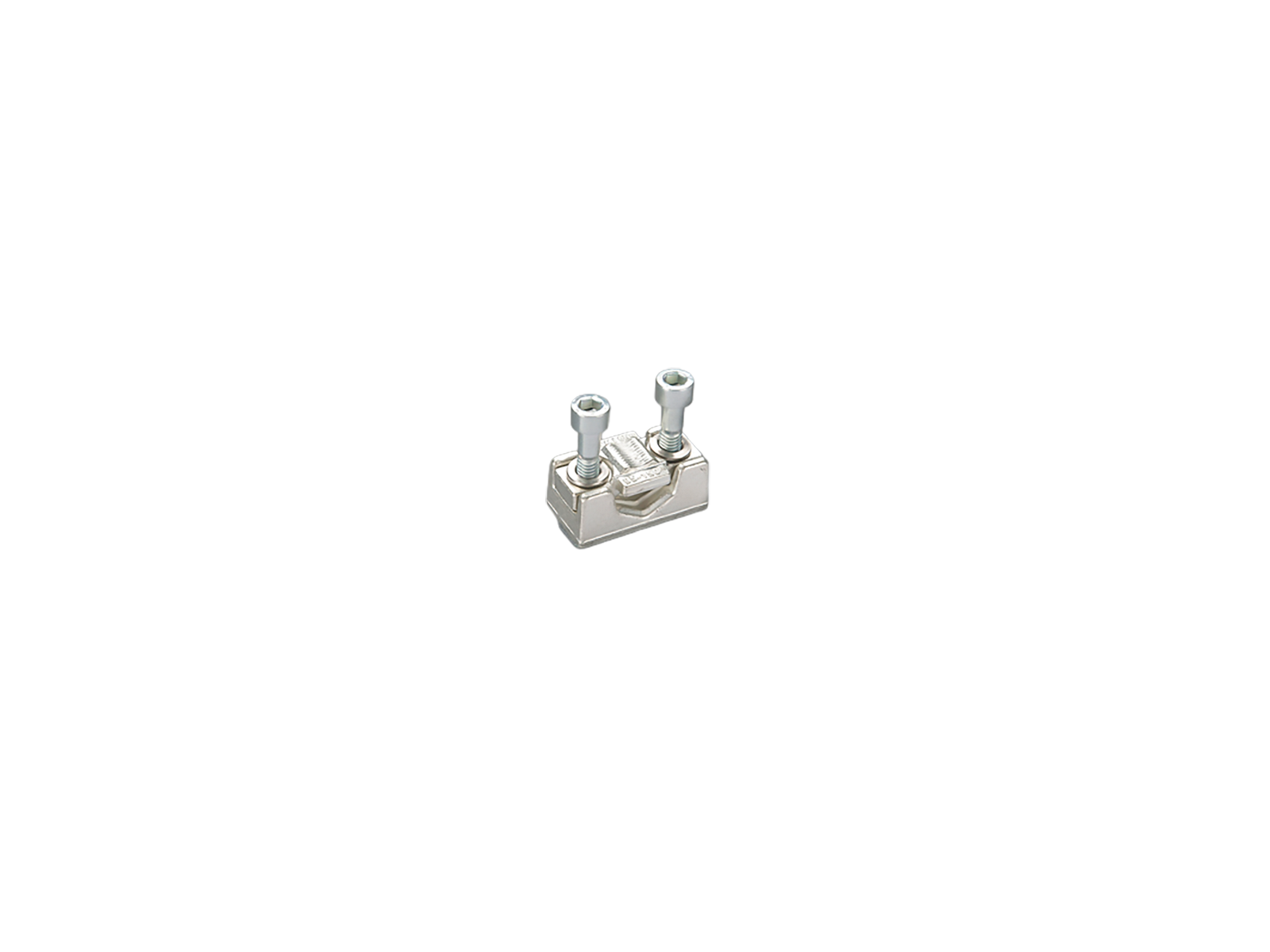

prizmová svorka jednoduchá pro vodiče Cu

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33166 000

prizmová svorka jednoduchá pro vodiče Cu

35 - 150 mm²

QCB-NH1, QCS-NH1, QCS-320

pro QCB-NH1, QCS-NH1, QCS-320

System

60Classic

Produktová skupina 09
Podskupina 51
velikost balení 1
EAN 4021267331665
ECLASS 14.0 27142190
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Mechanické údaje
hmotnost: 11,6 kg/100
Terminal points
screw drive: S5
wire stripping: 23 mm
min. cross-section: 35 mm²
max. cross-section: 150 mm²
rm: 35 - 150 mm²
f: 35 - 150 mm²
f + AE: 35 - 150 mm²
(f + AE may not fit with max. cross-section)
sm: 35 - 150 mm²
Md min.: 4,8 Nm
Md max.: 7,2 Nm
Not suitable for aluminium cables !
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

determined by main product

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

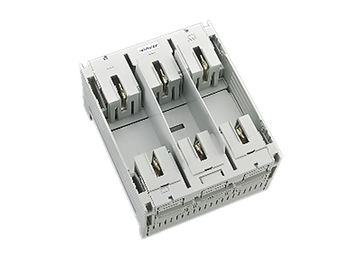

03301 000
QUADRON 60Classic
NH pojistkový spodek 250 A, výstupní svorky zeshora / zespodu
šroub M10
velikost 1 / 3P
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

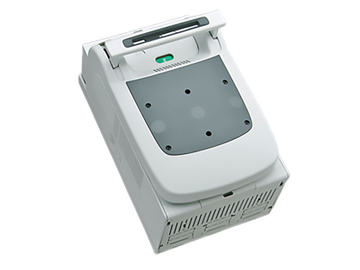

33552 000
QUADRON Panel Speed
odpojovač 3-pólový
šroub M10
320 A
for mounting plate
Více

33515 000
QUADRON Panel Speed
odpínač s pojistkami, 3-pólový
šroub M10, s ovládáním pomocí dveřní otočné rukojeti
velikost 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
Více

33553 000
QUADRON 60Classic Speed
odpojovač 3-pólový
šroub M10, připojení zdola, pro dveřní otočnou rukojeť
320 A
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

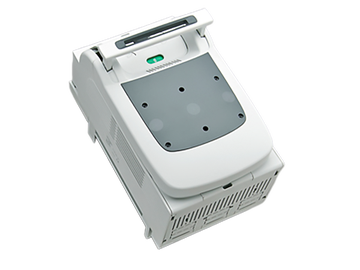

33551 000
QUADRON 60Classic Speed
odpojovač 3-pólový
šroub M10, připojení shora
320 A
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

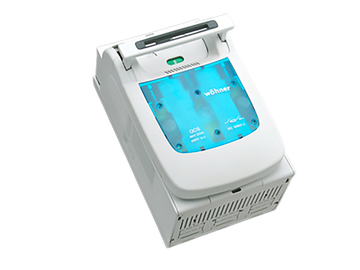

33512 000
QUADRON Panel Speed
odpínač s pojistkami, 3-pólový
šroub M10
velikost 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
Více

33514 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
šroub M10, připojení shora, pro dveřní otočnou rukojeť
velikost 1
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33554 000
QUADRON 60Classic Speed
odpojovač 3-pólový
šroub M10, připojení shora, pro dveřní otočnou rukojeť
320 A
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33550 000
QUADRON 60Classic Speed
odpojovač 3-pólový
šroub M10, připojení zdola
320 A
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33513 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
šroub M10, připojení zdola, pro dveřní otočnou rukojeť
velikost 1
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

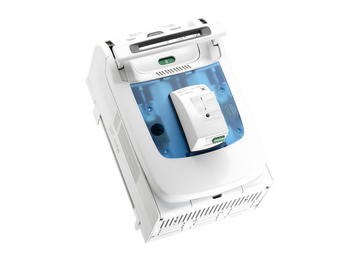

33516 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3 pólový
šroub M10, připojení zdola, s elektronickým monitoringem pojistek
velikost 1
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

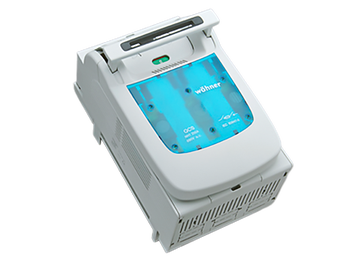

33511 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
šroub M10, připojení shora
velikost 1
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

03300 000
QUADRON 60Classic
NH pojistkový spodek  250 A, výstupní svorky zeshora / zespodu
rámová svorka
velikost 1 / 3P
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

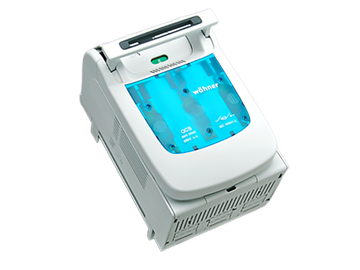

33510 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
šroub M10, připojení zdola
velikost 1
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33600 000
QUADRON 60Classic
NH pojistkový odpínač velikost 1, 250 A, montáž na sběrnici, připojení horní / spodní
rámová svorka
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33149 000
QUADRON Panel
NH pojistkový odpínač velikost 1, 250 A, montáž na panel
šroub M10
with electromechanical fuse monitoring
for mounting plate
Více

33201 000
QUADRON Panel
pojistový odpínač NH velikost 1, 250 A, montáž na panel
šroub M10
for mounting plate
Více

33393 000
QUADRON Panel
NH pojistkový odpínač velikost 1, 250 A, montáž na panel
rámová svorka
for mounting plate
Více

33160 000
QUADRON 60Classic
NH pojistkový odpínač velikost 1, 250 A, montáž na sběrnici, připojení horní / spodní
šroub M10
with electromechanical fuse monitoring
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33330 000
QUADRON Panel
NH pojistkový odpínač velikost 1, 250 A, montáž na panel
šroub M10
with electronic fuse monitoring
for mounting plate
Více

33325 000
QUADRON 60Classic
NH pojistkový odpínač velikost 1, 250 A, montáž na sběrnici, připojení horní / spodní
šroub M10
with electronic fuse monitoring
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33601 000
QUADRON 60Classic
NH pojistkový odpínač velikost 1, 250 A, montáž na sběrnici, připojení horní / spodní
šroub M10
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
