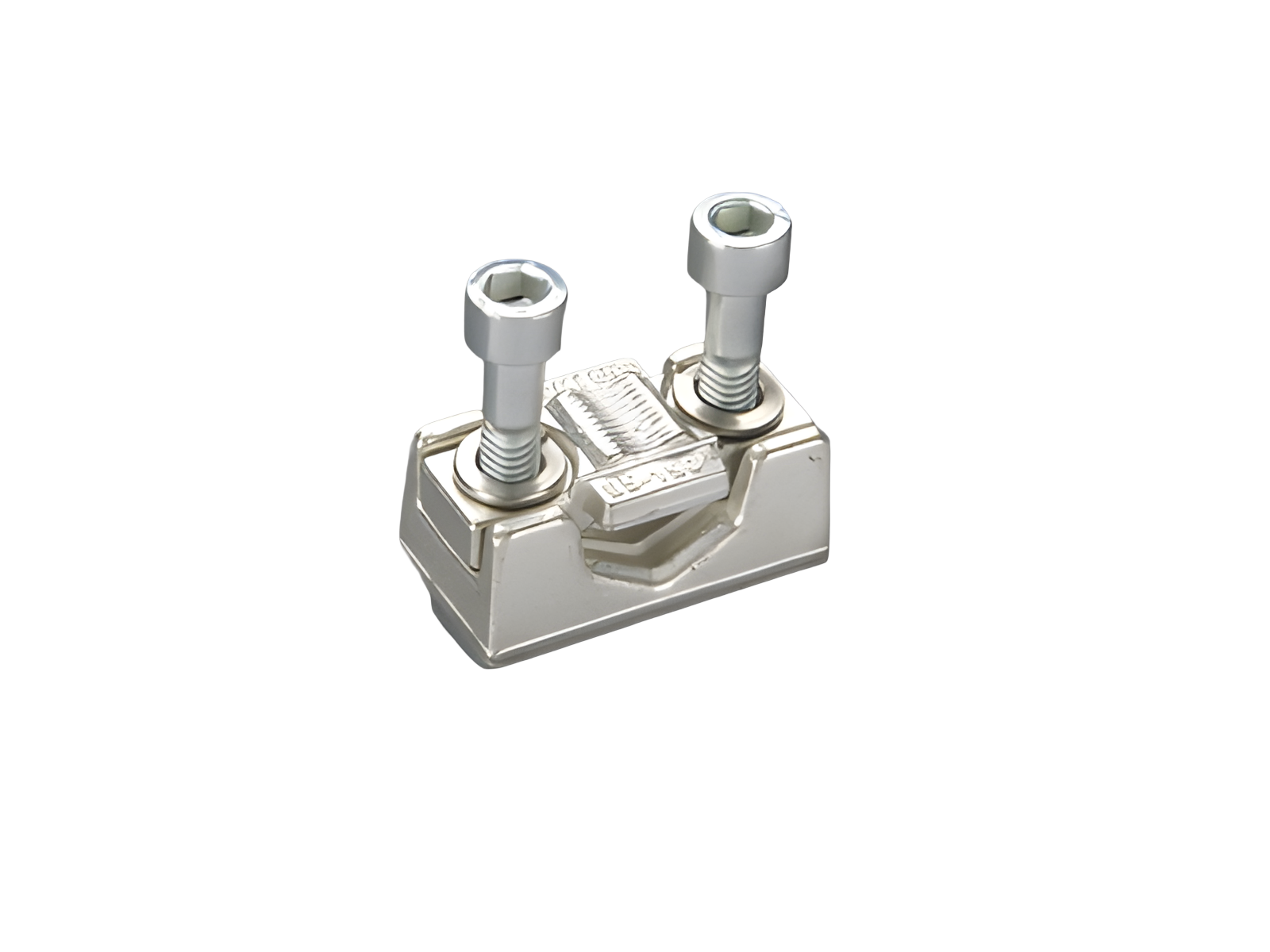

borne prisme, simple, pour câbles Cu (33166)

The picture may show a similar product.

Description

Référence 33166000

borne prisme, simple, pour câbles Cu

35 - 150 mm²

QCB-NH1, QCS-NH1, QCS-320

pour QCB-NH1, QCS-NH1, QCS-320

Système

60Classic

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267331665

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	11,6 kg/100

Points de raccordement
screw drive:	S5
wire stripping:	23 mm
min. cross-section:	35 mm²
max. cross-section:	150 mm²
rm:	35 - 150 mm²
f:	35 - 150 mm²
f + AE:	35 - 150 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 150 mm²
Md min.:	4,8 Nm
Md max.:	7,2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)
