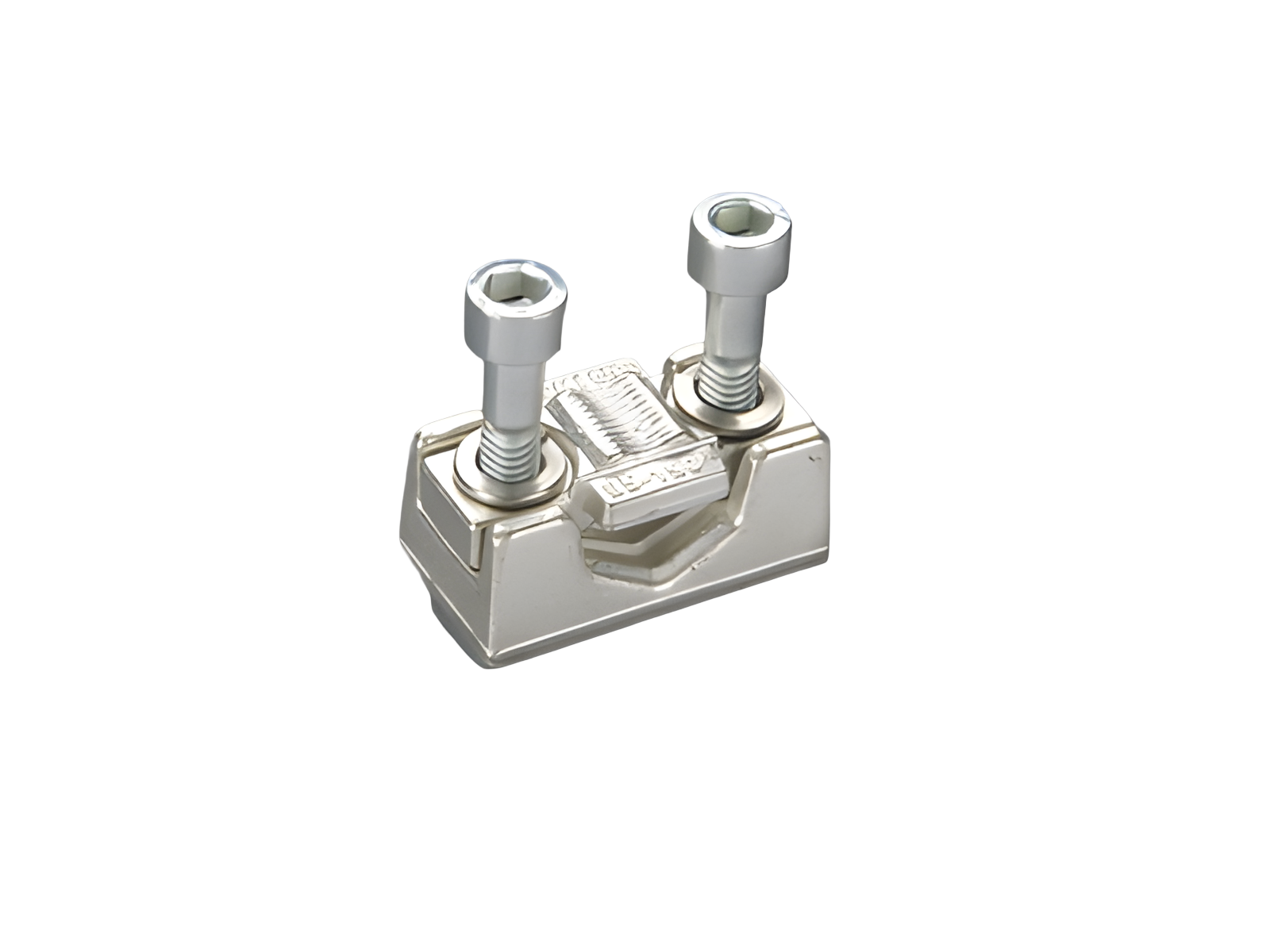

borne prismático, individual, para cables de Cu

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33166 000

35 - 150 mm²

QCB-NH1, QCS-NH1, QCS-320

para QCB-NH1, QCS-NH1, QCS-320

sistema

60Classic

grupo de producto	09
subgrupo	51

embalaje	1
EAN	4021267331665

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
peso:	11.6 kg/100

puntos de apriete
screw drive:	S5
wire stripping:	23 mm
min. cross-section:	35 mm²
max. cross-section:	150 mm²
rm:	35 - 150 mm²
f:	35 - 150 mm²
f + AE:	35 - 150 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 150 mm²
Md min.:	4.8 Nm
Md max.:	7.2 Nm
Not suitable for aluminium cables !

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1
