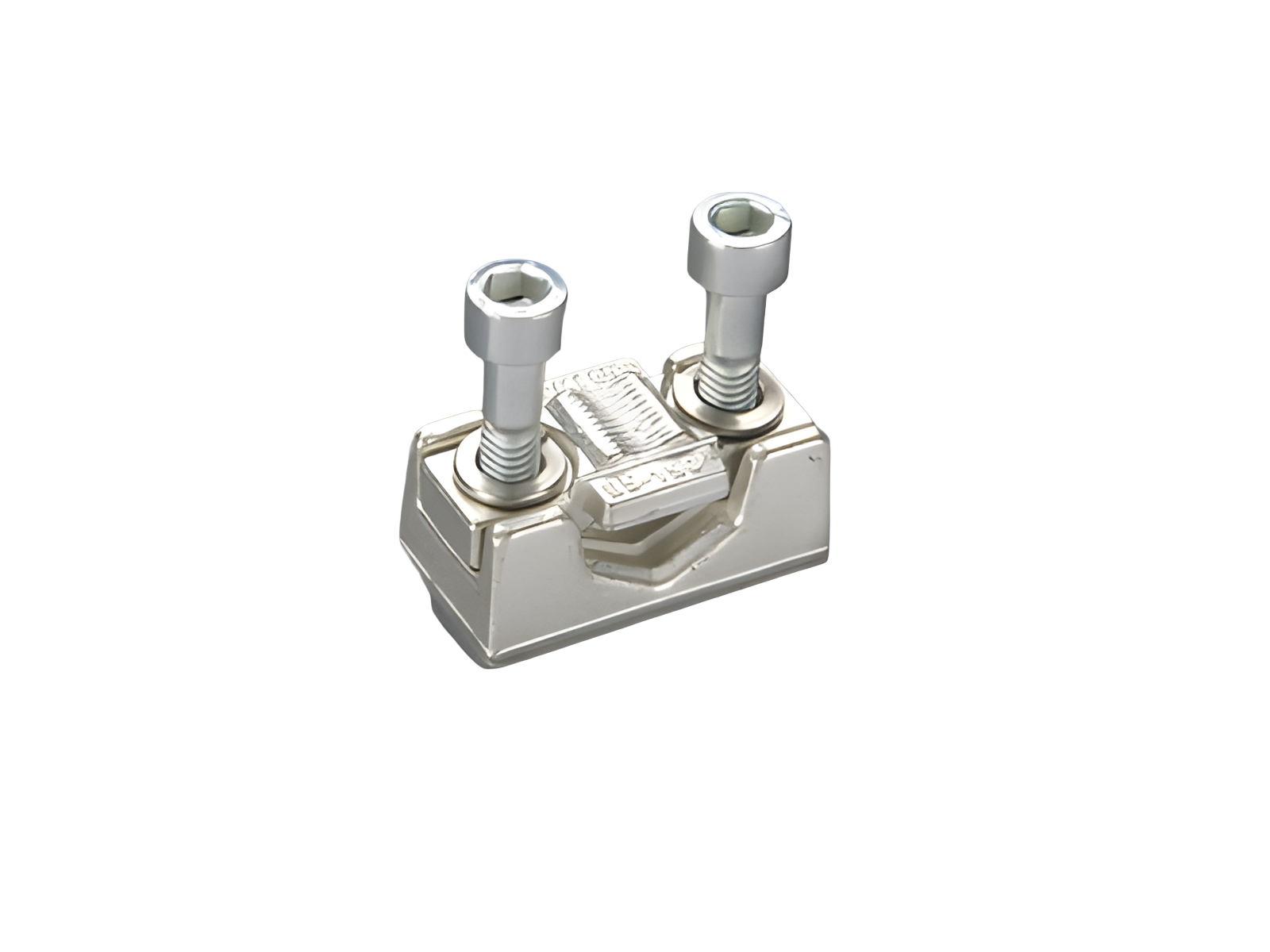

morsetto a prisma, per cavi Cu (33166)

The picture may show a similar product.

Descrizione

Cod.art.: 33166 000

morsetto a prisma, per cavi Cu

35 - 150 mm²

QCB-NH1, QCS-NH1, QCS-320

per QCB-NH1, QCS-NH1, QCS-320

Montaggio

60Classic

gruppo di prodotto 09
sottogruppo prodotto 51
pz/ conf. 1
EAN 4021267331665
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Valori meccanici
peso: 11,6 kg/100
Connessioni
screw drive: S5
wire stripping: 23 mm
min. cross-section: 35 mm²
max. cross-section: 150 mm²
rm: 35 - 150 mm²
f: 35 - 150 mm²
f + AE: 35 - 150 mm²
(f + AE may not fit with max. cross-section)
sm: 35 - 150 mm²
Md min.: 4,8 Nm
Md max.: 7,2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
