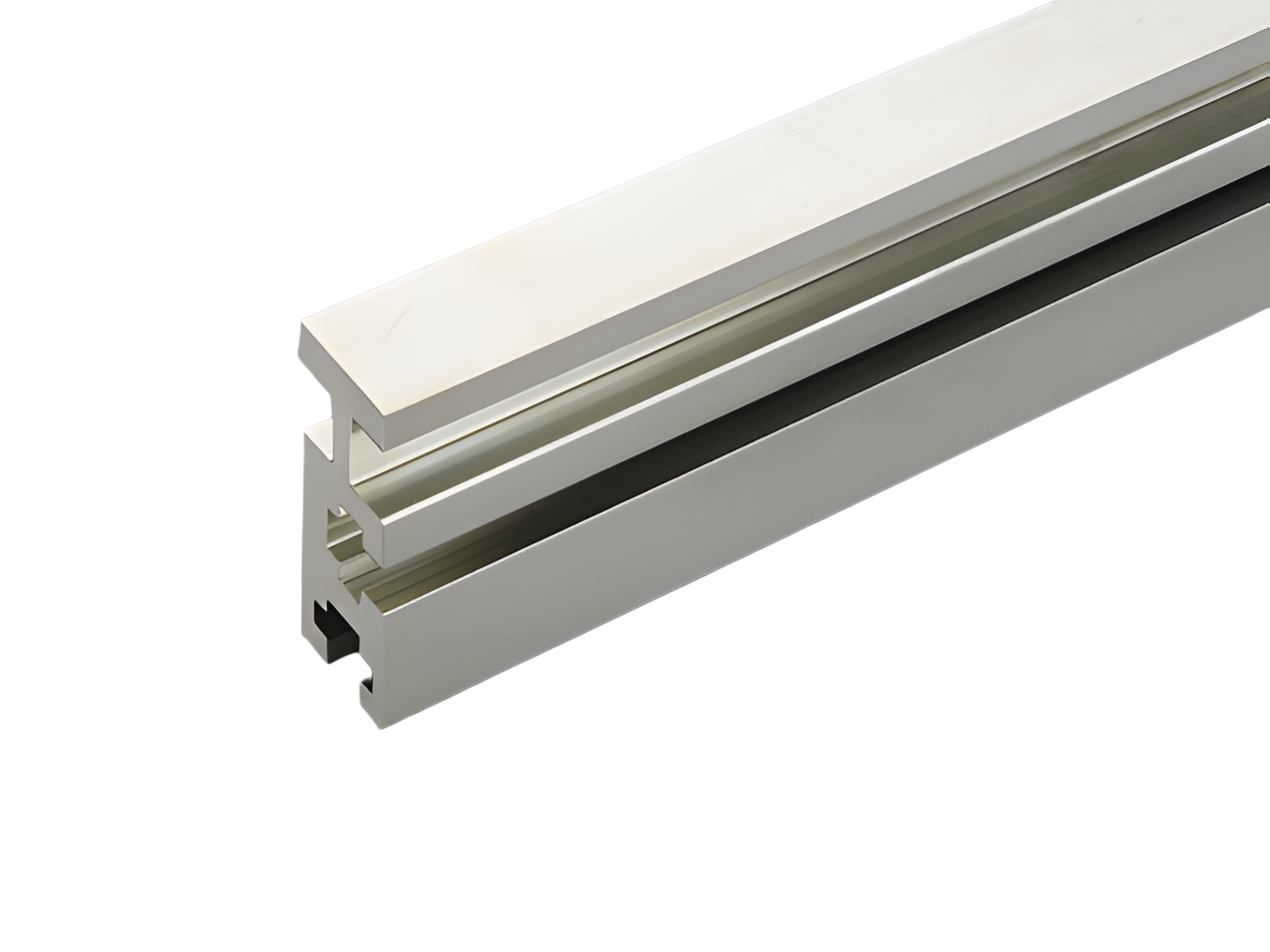

Профильная шина TCC 1600 мм² (01610)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01610000

Профильная шина TCC 1600 мм²

Длина 2,40 m, луженая

Система

60Classic, centre feed unit

Преимущества продукта

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Группа продуктов	06
Подгруппа	92

Кол-во	1
EAN	4021267016104

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 160,6 Вт.

(The power dissipation at full load would be 251,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

current at 55 K:

2800 A

diagram current capacity (IEC)

Механические данные
Ш x В x Г:	2400 x 30 x 90
Вес:	3416,0 kg/100
Сечение:	1 600 мм²

Edge radius 0.5

Application notes

Please respect the insulation characteristics of the busbar support for your application.

short-circuit withstandability:	see product description of the used busbar support
