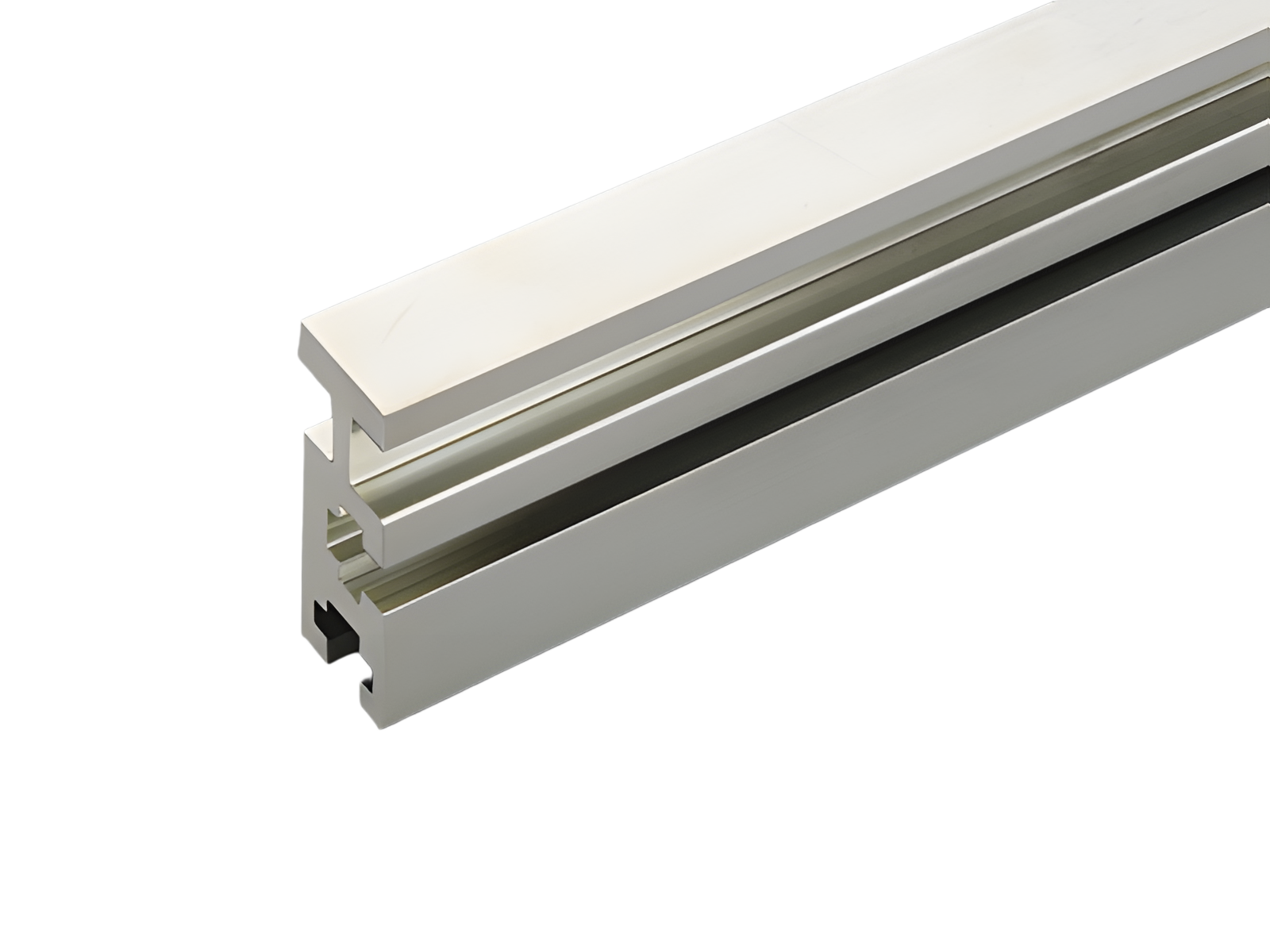

La imagen puede mostrar un producto similar.
Part No.: 01610000
barras perfiladas en TCC 1600 mm²
longitud de 2,40 m, estañadas
sistema
60Classic, centre feed unit
ventajas del producto
Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.
| grupo de producto | 06 |
| subgrupo | 92 |
| embalaje | 1 |
| EAN | 4021267016104 |
| ECLASS 6.1 | 27370303 |
| ECLASS 7.1 | 27370303 |
| ETIM 4.0 | EC001522 |
| ETIM 5.0 | EC001522 |
Normas
IEC 61439-1:2020
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
datos eléctricos
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 160,6 W.
(The power dissipation at full load would be 251,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| current at 55 K: | 2800 A |
| diagrama capacidad de corriente (IEC) |
| datos mecánicos | |
| An x A x P: | 2400 x 30 x 90 |
| peso: | 3416,0 kg/100 |
| Sección: | 1.600 mm² |
Edge radius 0.5
| Por favor, respete las carácterísticas de aislamiento del soporte de barras para su aplicación. | |
| short-circuit withstandability: | see product description of the used busbar support |
