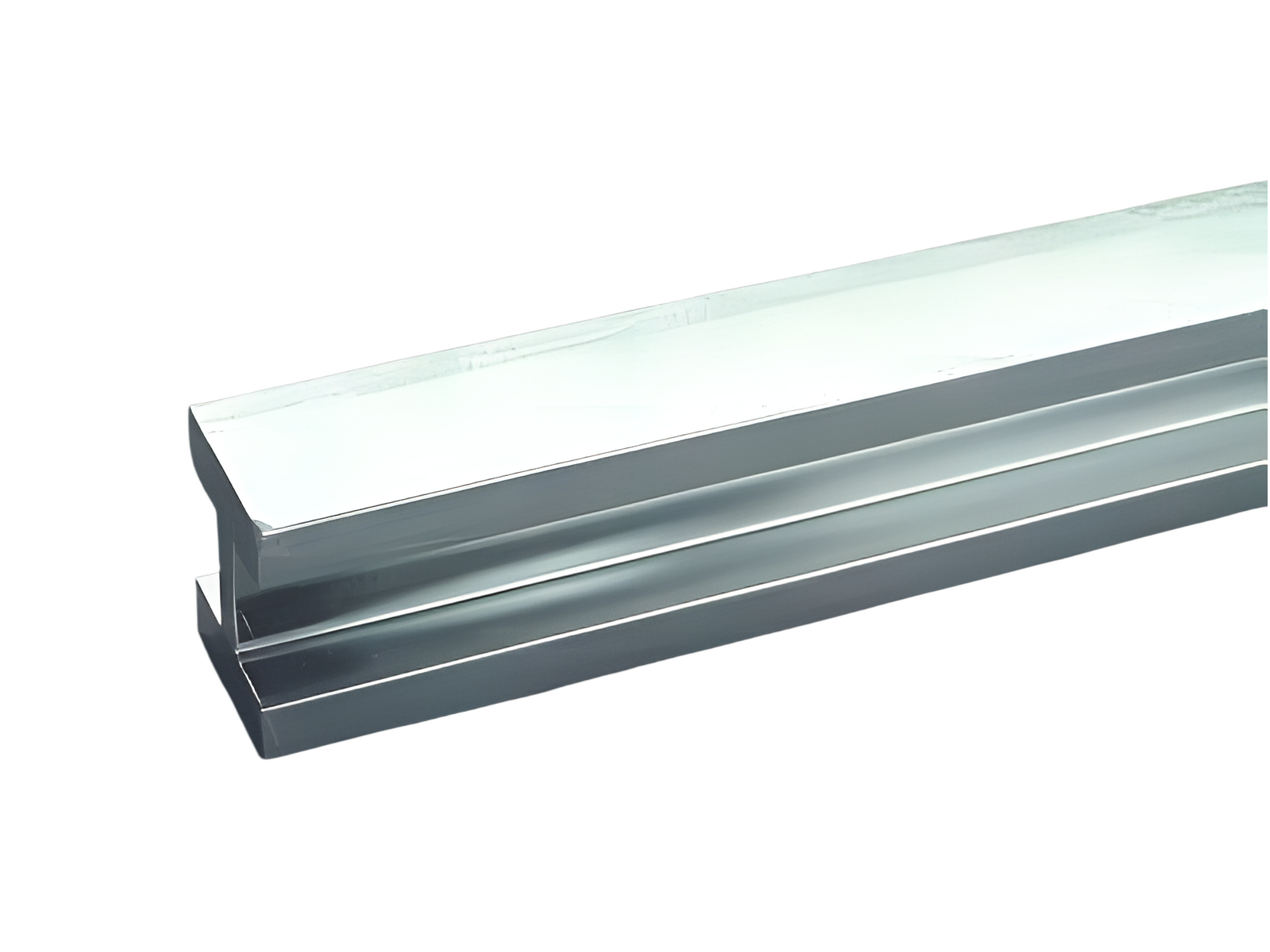

На фотографии может быть изображена аналогичная статья.
Арт.: 01190000
Двойная Т-образная профильная шина 720 мм²
Длина 3,60 m, луженая
Система
60Classic, centre feed unit
Преимущества продукта
Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.
Группа продуктов | 06 |
Подгруппа | 91 |
Кол-во | 1 |
EAN | 4021267011901 |
ECLASS 6.1 | 27370303 |
ECLASS 7.1 | 27370303 |
ETIM 4.0 | EC001522 |
ETIM 5.0 | EC001522 |
Стандарты
IEC 61439-1:2020
UL 508
Сертификация
CSA , UL , DNV GL
for UL feeder circuits >250V
номер типа: H720-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Разрешение CCC: Сертификация не требуется
Подробности IEC | |
Стандарты | |
IEC 61439-1:2020 |
Электрические данные
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 174,7 Вт.
(The power dissipation at full load would be 273,0 Вт.)
Дополнительные данные IEC | |
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
current at 55 K: | 1600 A |
diagram current capacity (IEC) |
Подробности UL | |
Стандарты | |
UL 508 |
for UL feeder circuits >250V |
considering the permitted temperature rise at the concrete installation conditions the following capacity could be accepted by UL (file E197039 |
|
макс. нагрузка в соотв. с UL 508: | 1400 A |
Notice the rated voltage of the used busbar support in the application. |
Механические данные | |
Ш x В x Г: | 3600 x 30 x 40 |
Вес: | 2334,0 kg/100 |
Сечение: | 720 мм² |
Edge radius 0.5
Please respect the insulation characteristics of the busbar support for your application. | |
short-circuit withstandability: | see product description of the used busbar support |
for UL feeder circuits >250V |
