Двойная Т-образная профильная шина 720 мм² (01190)

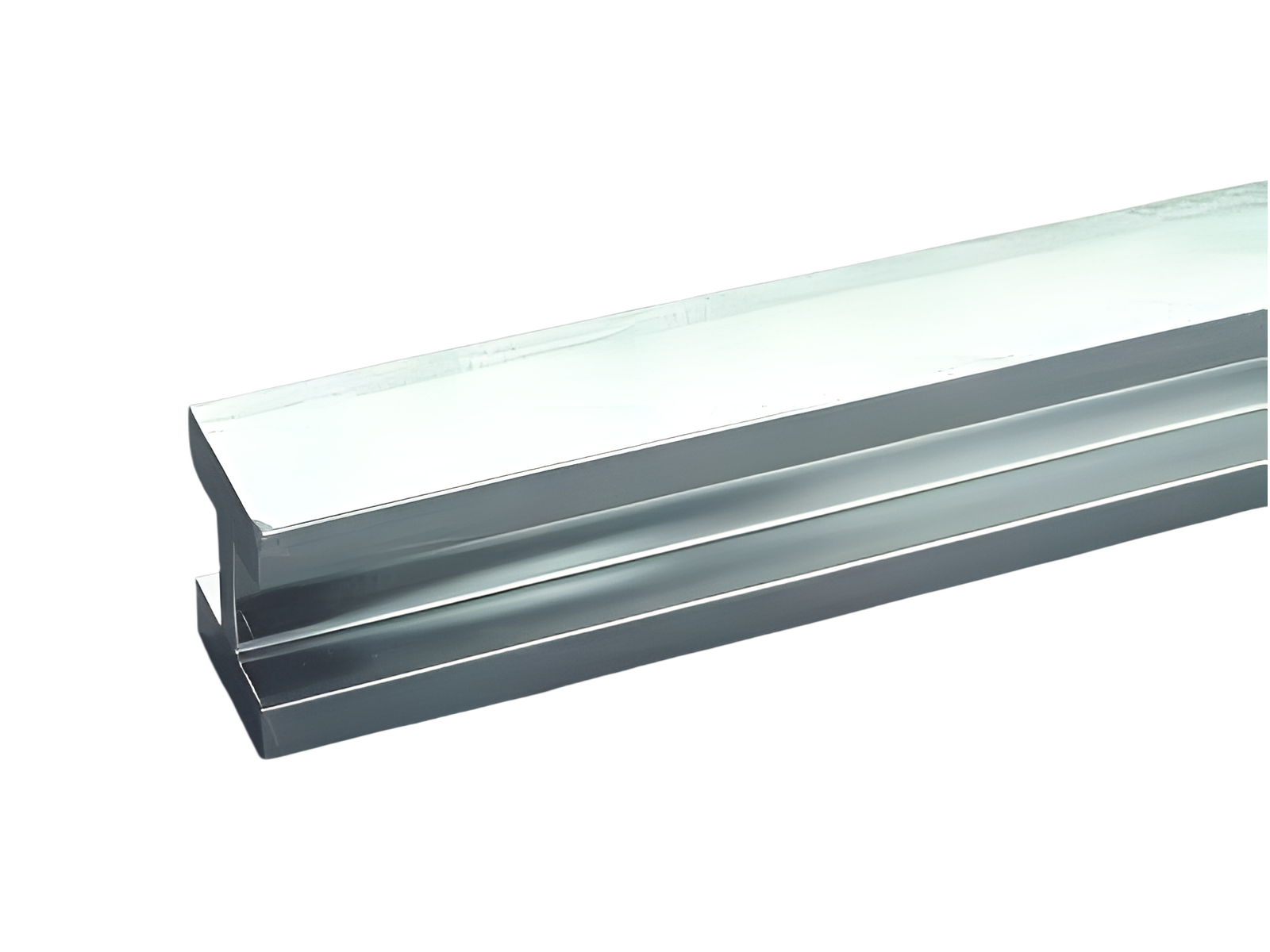

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01190000

Двойная Т-образная профильная шина 720 мм²

Длина 3,60 m, луженая

Система

60Classic, centre feed unit

Преимущества продукта

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Группа продуктов	06
Подгруппа	91

Кол-во	1
EAN	4021267011901

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL , DNV GL

for UL feeder circuits >250V

номер типа: H720-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 174,7 Вт.

(The power dissipation at full load would be 273,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

current at 55 K:

1600 A

diagram current capacity (IEC)

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

considering the permitted temperature rise at the concrete installation conditions the following capacity could be accepted by UL (file E197039
макс. нагрузка в соотв. с UL 508:	1400 A
Notice the rated voltage of the used busbar support in the application.

Механические данные
Ш x В x Г:	3600 x 30 x 40
Вес:	2334,0 kg/100
Сечение:	720 мм²

Edge radius 0.5

Application notes

Please respect the insulation characteristics of the busbar support for your application.

short-circuit withstandability:	see product description of the used busbar support

for UL feeder circuits >250V
