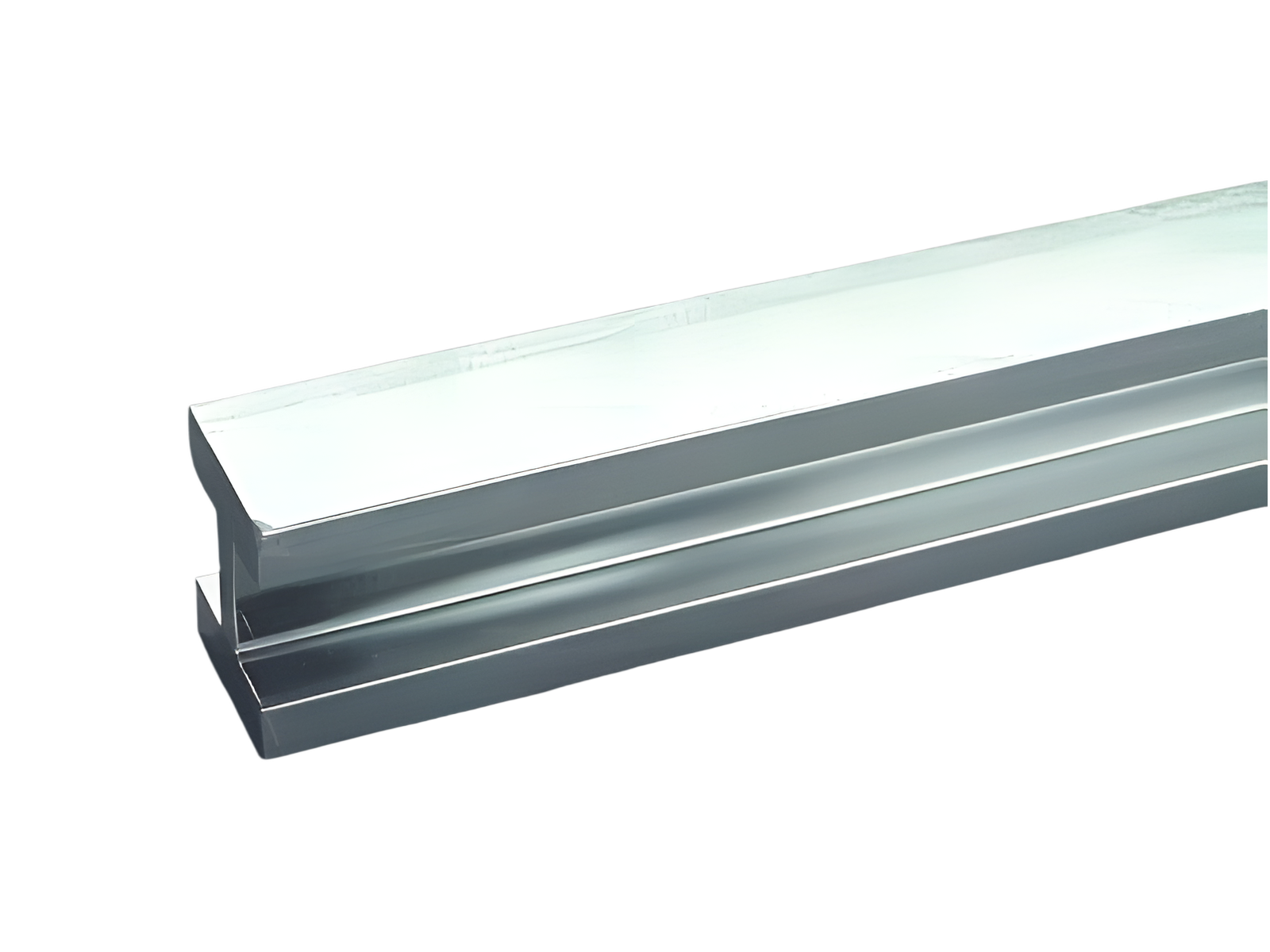

La imagen puede mostrar un producto similar.
Part No.: 01190000
barra perfil en doble T 720 mm²
longitud de 3,60 m, estañada
sistema
60Classic, centre feed unit
ventajas del producto
Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.
| grupo de producto | 06 |
| subgrupo | 91 |
| embalaje | 1 |
| EAN | 4021267011901 |
| ECLASS 6.1 | 27370303 |
| ECLASS 7.1 | 27370303 |
| ETIM 4.0 | EC001522 |
| ETIM 5.0 | EC001522 |
Normas
IEC 61439-1:2020
UL 508
homologaciónes
CSA , UL , DNV GL
for UL feeder circuits >250V
tipo: H720-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
datos eléctricos
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 174,7 W.
(The power dissipation at full load would be 273,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| current at 55 K: | 1600 A |
| diagrama capacidad de corriente (IEC) |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V |
| Considerando el aumento de temperatura permitida con las condiciones específicas de una instalación concreta, según UL (file E197039) es posible la siguiente capacidad de corriente | |
| carga máx. según UL 508: | 1400 A |
| Prestar atención a la tensión nominal del soporte de barras usado. | |
| datos mecánicos | |
| An x A x P: | 3600 x 30 x 40 |
| peso: | 2334,0 kg/100 |
| Sección: | 720 mm² |
Edge radius 0.5
| Por favor, respete las carácterísticas de aislamiento del soporte de barras para su aplicación. | |
| short-circuit withstandability: | see product description of the used busbar support |
| for UL feeder circuits >250V | |
