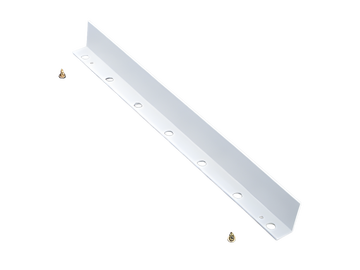

На фотографии может быть изображена аналогичная статья.
Арт.: 01479000
Универсальный шинодержатель
Для неперфорированных шин 30, 40, 50, 60 x 10
для шин 30, 40, 50, 60 x 10
Система
100Energy
Преимущества продукта
Type tested at 600mm busbar support separation and 60 x 10mm with external screw holes
can also be used as centre support.
| Группа продуктов | 06 |
| Подгруппа | 21 |
| Кол-во | 4 |
| EAN | 4021267014797 |
| страница каталога | 2015 : 3.1 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Стандарты
IEC 61439-1:2011
Сертификация
EAC
Тип EAC: SB
Разрешение CCC: Сертификация не требуется
| Подробности IEC | |
| Стандарты | |
| IEC 61439-1:2011 |
| Электрические данные IEC | |
| номинальное напряжение (IEC) AC: | 800 В |
| номинальное напряжение изоляции U i AC: | 1000 В |
| номинальное импульсное напряжение U imp : | 8 kV |
| The insulation performance of the article depends on the installation conditions. | |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 Вт.
(The power dissipation at full load would be 0,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC DC: | 1500 В |
| short-circuit capacity IEC / EN : Ipk max. = 85 kA (busbar 60x10, 2 busbar supports in 300 mm distance) further data see short-circuit diagram |
| Механические данные | |
| Ш x В x Г: | 62 x 320 x 70 |
| Вес: | 47,1 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 30, 40, 50, 60 x 10 |
Tightening torque of the screws: 4 Nm
