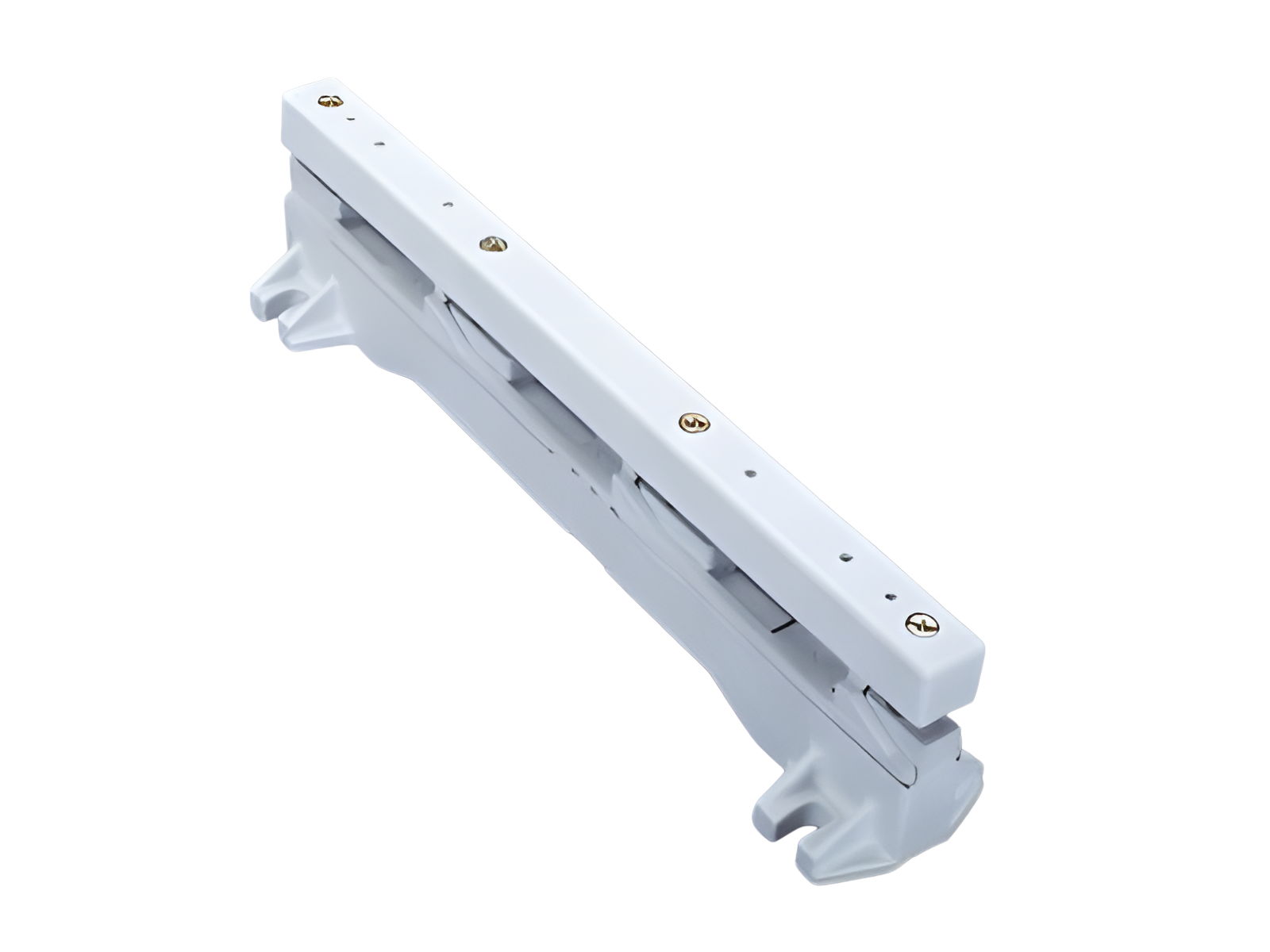

通用母线支架 (01479)

The picture may show a similar product.

说明

订货号 01479000

通用母线支架

适用不打孔母线 30、40、50、60 x 10

适用母线 30, 40, 50, 60 x 10

系统

100Energy

产品优势

对在母线架间距600mm时, 60 x 10 母线带外部螺钉孔, 进行了型式试验
也可用作中间支架。

产品组	06
分组	21

包装件数	4
EAN	4021267014797

产品手册页码

2015 : 3.1

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

认证

标准

IEC 61439-1:2011

认证许可

EAC

EAC Type: SB

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2011

Electrical data IEC
额定电压（IEC）AC:	800 V

rated isolation voltage U_i AC:	1000 V
额定冲击耐受电压 U_imp:	8 kV

产品的绝缘性能与安装条件有关。

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC DC:

1500 V

short-circuit capacity IEC / EN :
Ipk max. = 85 kA (busbar 60x10, 2 busbar supports in 300 mm distance)
further data see short-circuit diagram

机械数值
宽 x 高 x 厚:	62 x 320 x 70
重量:	47.1 kg/100
极数:	3线
适用母线:	30, 40, 50, 60 x 10

螺钉的扭力矩: 4 Nm

链接

Article master data, overviews and prices

下载

| Short-circuit diagram IEC

| EU 符合性声明

| Declaration of conformity UKCA

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

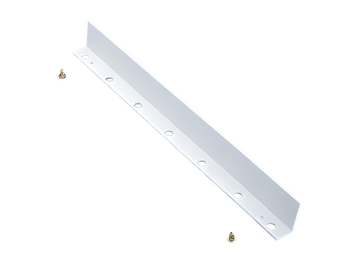

01254000
末端盖，适用母线架 01479
更多

Usage

01254000
末端盖，适用母线架 01479
更多
