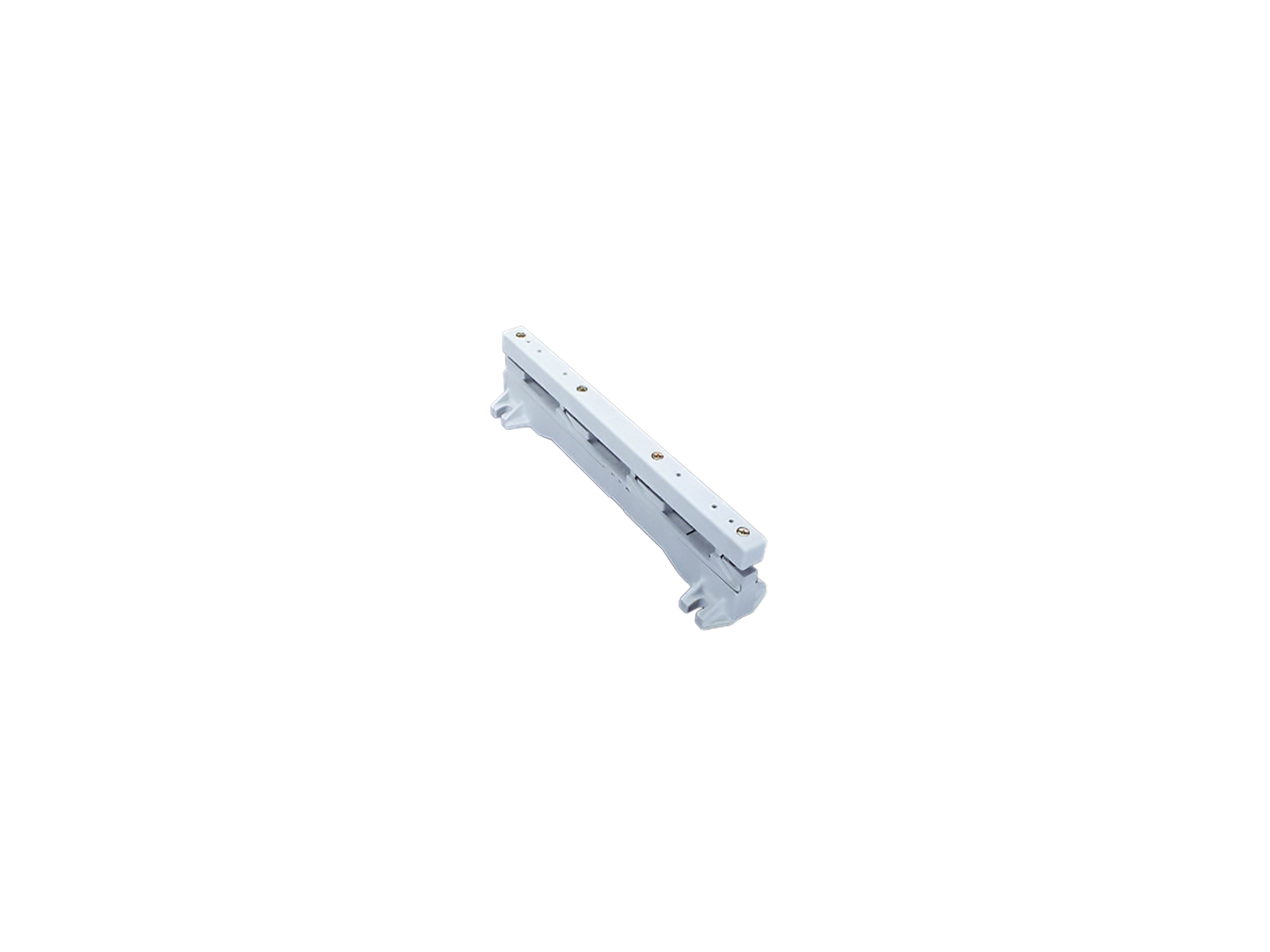

Obrázek může zobrazovat podobný produkt.
Part No.: 01479 000
univerzální držák přípojnice
pro přípojnice bez vrtání 30, 40, 50, 60 x 10
pro přípojnici 30, 40, 50, 60 x 10
System
100Energy
Advantages of the product
Type tested at 600mm busbar support separation and 60 x 10mm with external screw holes
can also be used as centre support.
| Produktová skupina | 06 |
| Podskupina | 21 |
| velikost balení | 4 |
| EAN | 4021267014797 |
| ECLASS 14.0 | 27400607 |
| ETIM 5.0 | EC001166 |
| ETIM 8.0 | EC001166 |
| ETIM 10.0 | EC001166 |
Standardy
IEC 61439-1:2020
EAC Type: SB
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 800 V |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 8 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) DC: | 1500 V |
| short-circuit capacity IEC / EN : Ipk max. = 85 kA (busbar 60x10, 2 busbar supports in 300 mm distance) further data see short-circuit diagram |
| Mechanické údaje | |
| Š x V x H: | 62 x 320 x 70 |
| hmotnost: | 47,1 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 30, 40, 50, 60 x 10 |
Tightening torque of the screws: 4 Nm
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| The insulation performance of the article depends on the installation conditions. | |
01254
000
ukončovací kryt
pro: 01479
