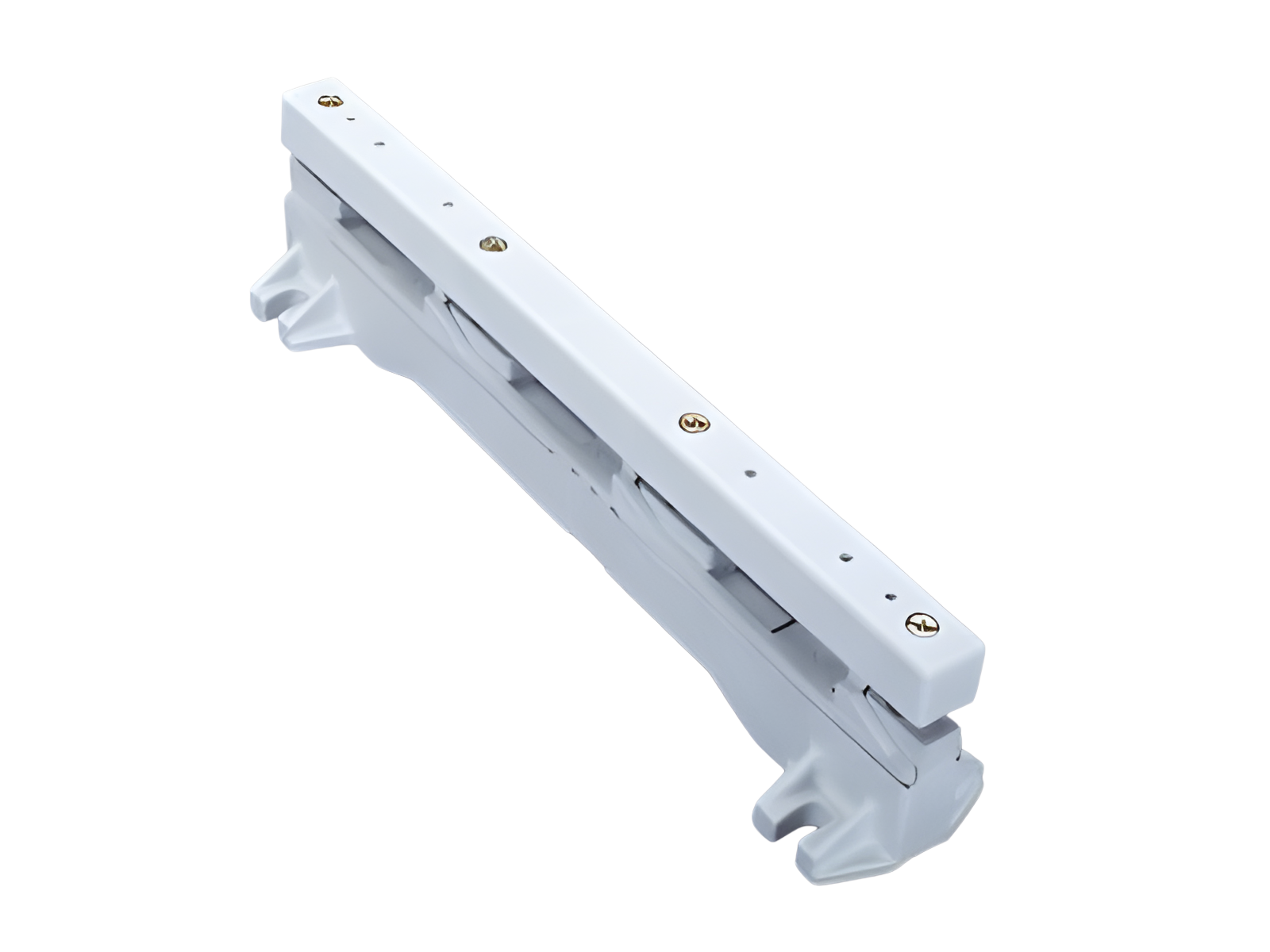

La imagen puede mostrar un producto similar.
Part No.: 01479000
soporte para barras universal
para barras planas sin perforar 30, 40, 50, 60 x 10
para barras 30, 40, 50, 60 x 10
sistema
100Energy
ventajas del producto
Type tested at 600mm busbar support separation and 60 x 10mm with external screw holes
can also be used as centre support.
| grupo de producto | 06 |
| subgrupo | 21 |
| embalaje | 4 |
| EAN | 4021267014797 |
| página del catálogo | 2015 : 3.1 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Normas
IEC 61439-1:2011
homologaciónes
EAC
EAC Type: SB
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2011 |
| datos electricos IEC | |
| tensión nominal (IEC) AC: | 800 V |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 8 kV |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 1500 V |
| short-circuit capacity IEC / EN : Ipk max. = 85 kA (busbar 60x10, 2 busbar supports in 300 mm distance) further data see short-circuit diagram |
| datos mecánicos | |
| An x A x P: | 62 x 320 x 70 |
| peso: | 47,1 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 30, 40, 50, 60 x 10 |
Tightening torque of the screws: 4 Nm
