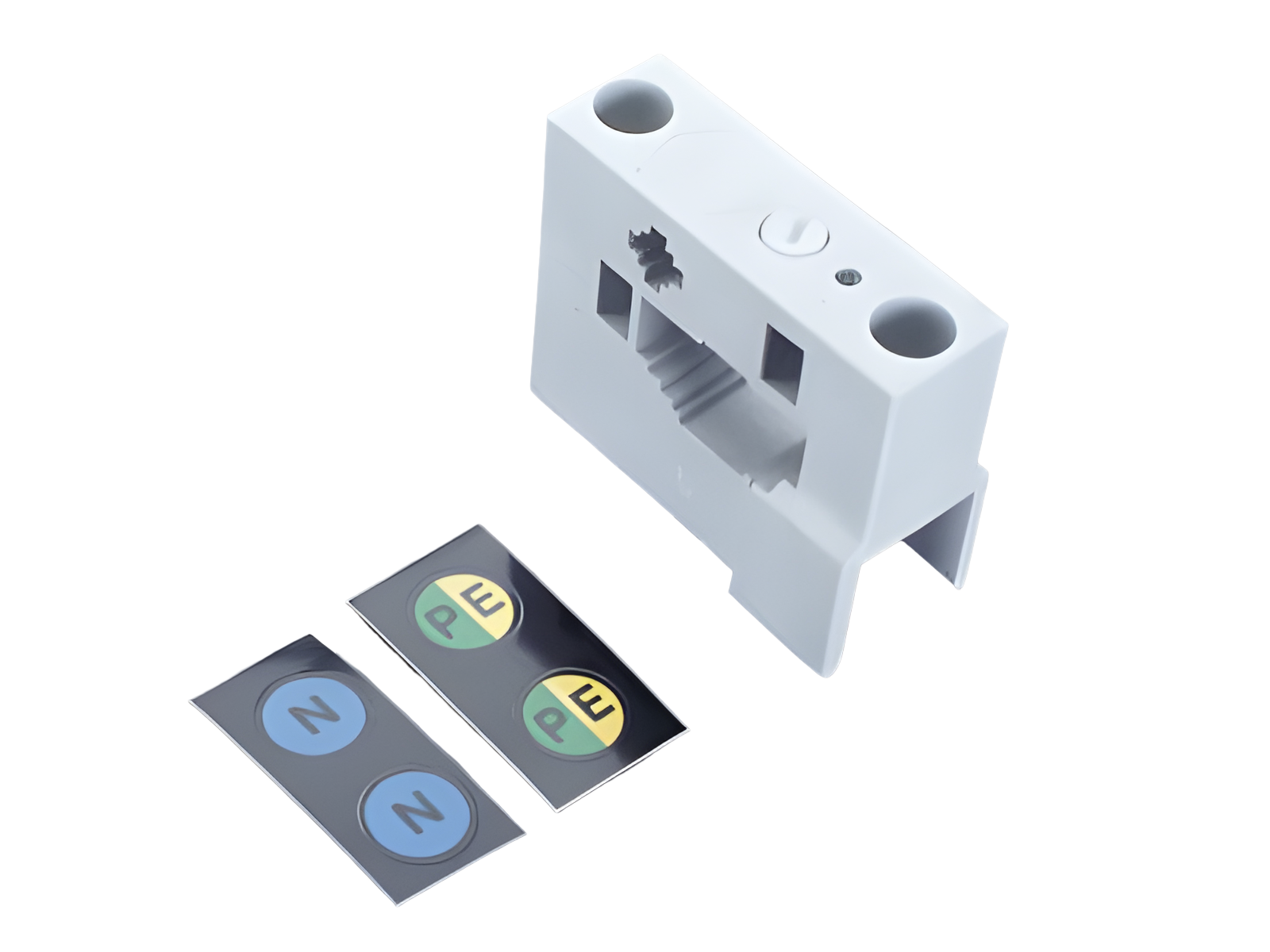

Шинодержатель Земля / Нейтраль (01489)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01489000

Шинодержатель Земля / Нейтраль

1-полюсный, для присоединения к 01500 или отдельного использования

для шин 12, 15, 20, 25, 30 x 5, 10

Система

60Classic

Группа продуктов	06
Подгруппа	03

Кол-во	10
EAN	4021267014896

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL , DNV GL

номер типа: 489

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	26 x 63 x 51
Вес:	5,9 kg/100
Полюсность:	1-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10

Application notes

Справочная информация	Can be mounted individually or together with a 3-pole busbar support can also be used as a centre support.
