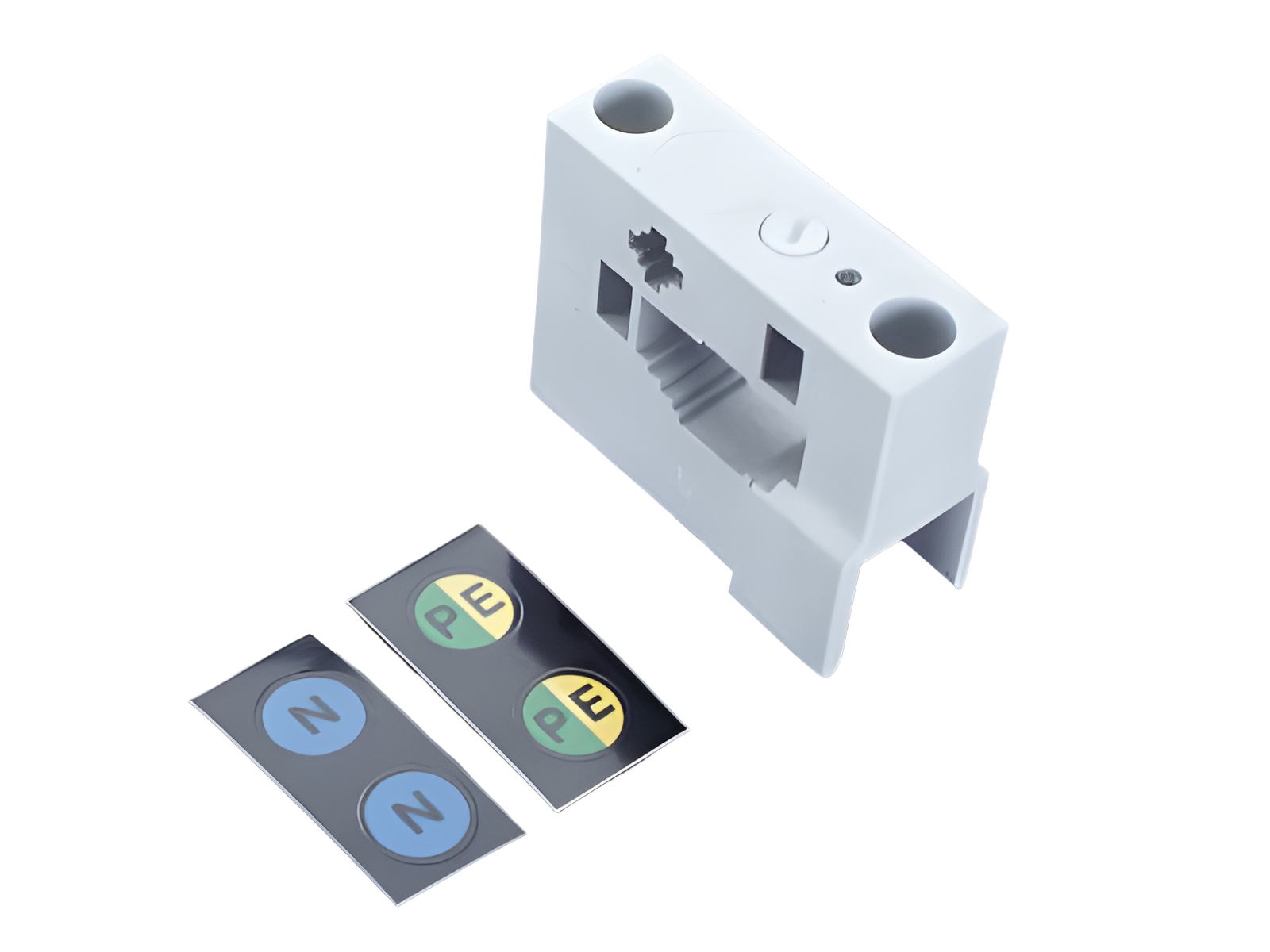

A imagem pode mostrar um produto similar.
Código da peça: 01489000
suporte PE/N
1 polo, anexável a 01500 ou montagem separada
para barramentos 12, 15, 20, 25, 30 x 5, 10
Sistema
60Classic
Grupo de produto | 06 |
Subgroup | 03 |
Unidade por pacote | 10 |
EAN | 4021267014896 |
ECLASS 6.1 | 27400607 |
ECLASS 7.1 | 27400607 |
ETIM 4.0 | EC001166 |
ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
UL 508
Approvals
CSA , UL , DNV GL
Número de tipo: 489
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Aprovação CCC: no certification required
Dados IEC | |
Standards | |
IEC 61439-1:2020 |
Dados elétricos IEC | |
Tensão de medição (IEC) AC: | 690 V |
Tensão nominal de isolamento: | 1000 V |
Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,0 W.
(A dissipação de energia em sua carga máxima seria 0,0 W.)
Dados adicionais IEC | |
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
tensão máxima IEC AC: | 1000 V |
tensão máxima IEC DC: | 1500 V |
Dados UL | |
Standards | |
UL 508 |
Dados electricos UL | |
rated voltage (UL) AC: | 600 V |
rated frequency (UL): | 50 / 60 Hz |
Dados mecânicos | |
L x A x P: | 26 x 63 x 51 |
Peso: | 5,9 kg/100 |
Polaridade: | 1 polo |
para barramentos: | 12, 15, 20, 25, 30 x 5, 10 |
Notas |
Can be mounted individually or together with a 3-pole busbar support |
