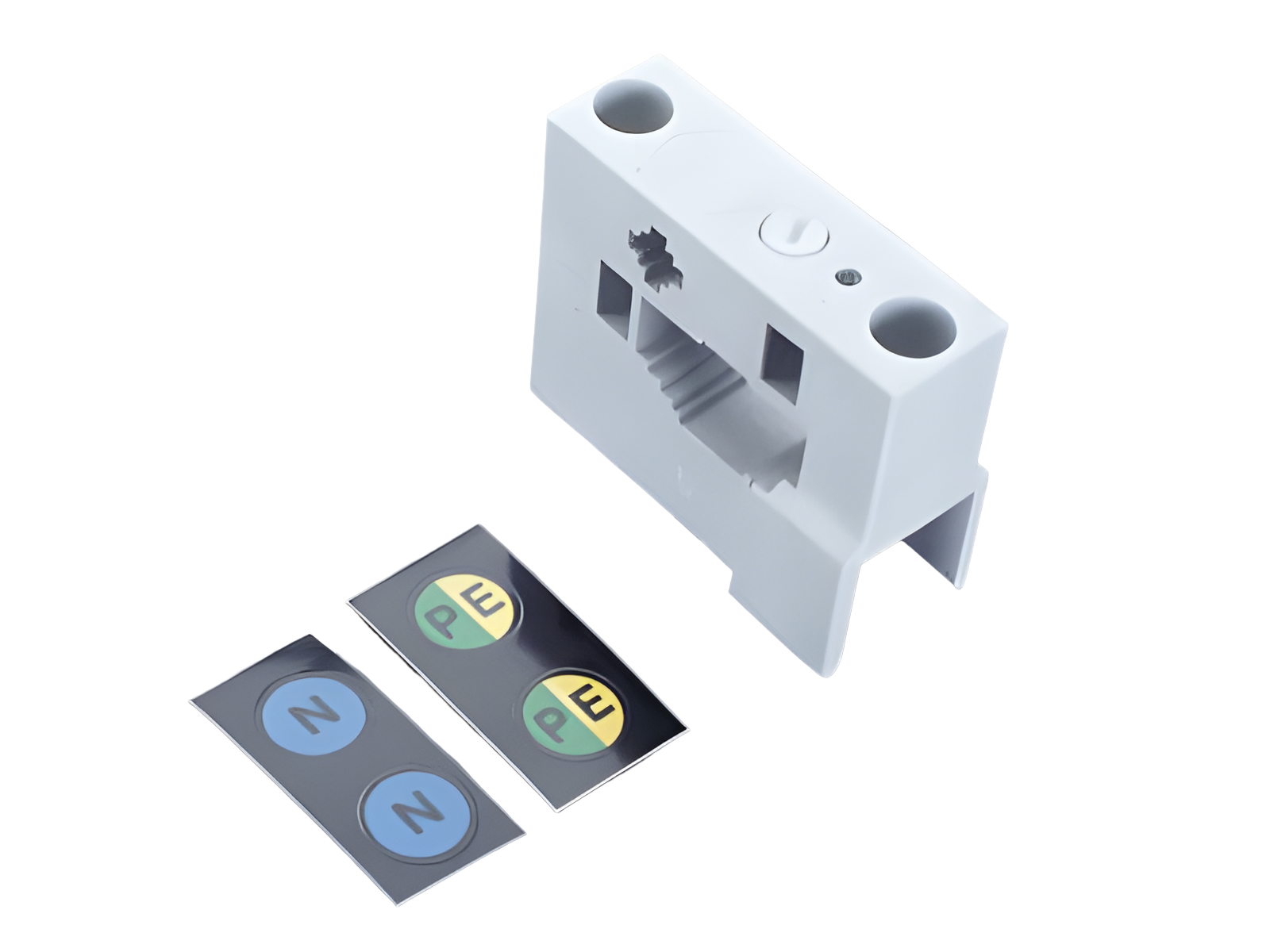

soporte para PE/N (01489)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01489000

soporte para PE/N

1 polo, acoplable a 01500 o montaje por separado

para barras 12, 15, 20, 25, 30 x 5, 10

sistema

60Classic

grupo de producto 06
subgrupo 03
embalaje 10
EAN 4021267014896
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL , DNV GL

tipo: 489

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC: 1000 V
tensión máxima (IEC) DC: 1500 V
datos UL
Normas
UL 508
datos electricos UL
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
datos mecánicos
An x A x P: 26 x 63 x 51
peso: 5,9 kg/100
Polaridad: 1 polos
para barras: 12, 15, 20, 25, 30 x 5, 10

Application notes

Notas

Can be mounted individually or together with a 3-pole busbar support
can also be used as a centre support.

Links

Downloads

Accesorios

78442000
placa de identificación
PE verde-amarillo
diámetro 15 mm
Mas

78443000
placa de identificación
N azul
diámetro 15 mm
Mas

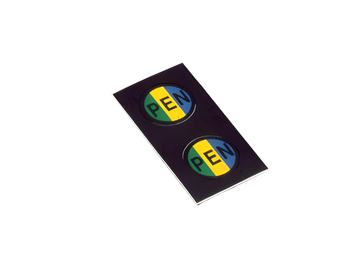

78447000
placa de identificación
PE/N verde-amarillo/azul
diámetro 15 mm
Mas

Se utiliza para

78442000
placa de identificación
PE verde-amarillo
diámetro 15 mm
Mas

78447000
placa de identificación
PE/N verde-amarillo/azul
diámetro 15 mm
Mas

78443000
placa de identificación
N azul
diámetro 15 mm
Mas
