support PE/N (01489)

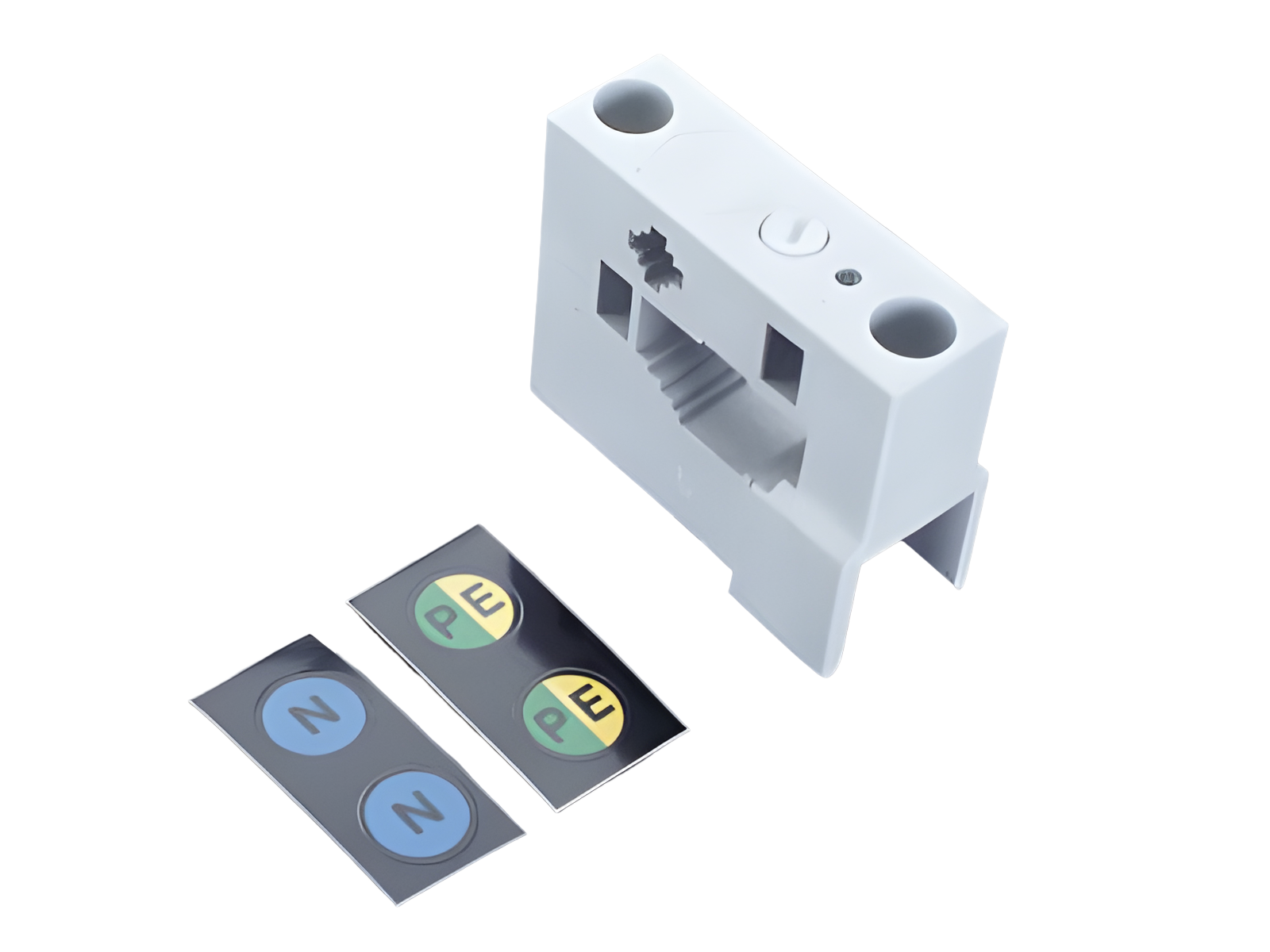

The picture may show a similar product.

Description

Référence 01489000

support PE/N

1 pôle, enfichable sur 01500 ou montage séparé

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10

Système

60Classic

Groupe de produits	06
Sous-groupe	03

Dimensions de l'emballage	10
EAN	4021267014896

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL , DNV GL

Type: 489

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V

Details UL
Normes
UL 508

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Charactéristiques mécaniques
L x H x P:	26 x 63 x 51
Poids:	5,9 kg/100
Pôles:	1 pôle
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10

Application notes

Conseils	Can be mounted individually or together with a 3-pole busbar support can also be used as a centre support.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

78442000
étiquette de repérage
PE vert/jaune
diamètre 15 mm
Plus

78443000
étiquette de repérage
N bleu
diamètre 15 mm
Plus

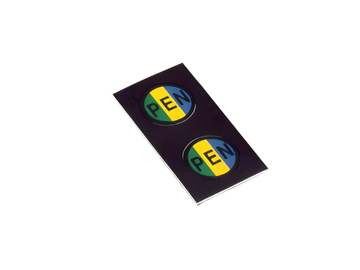

78447000
