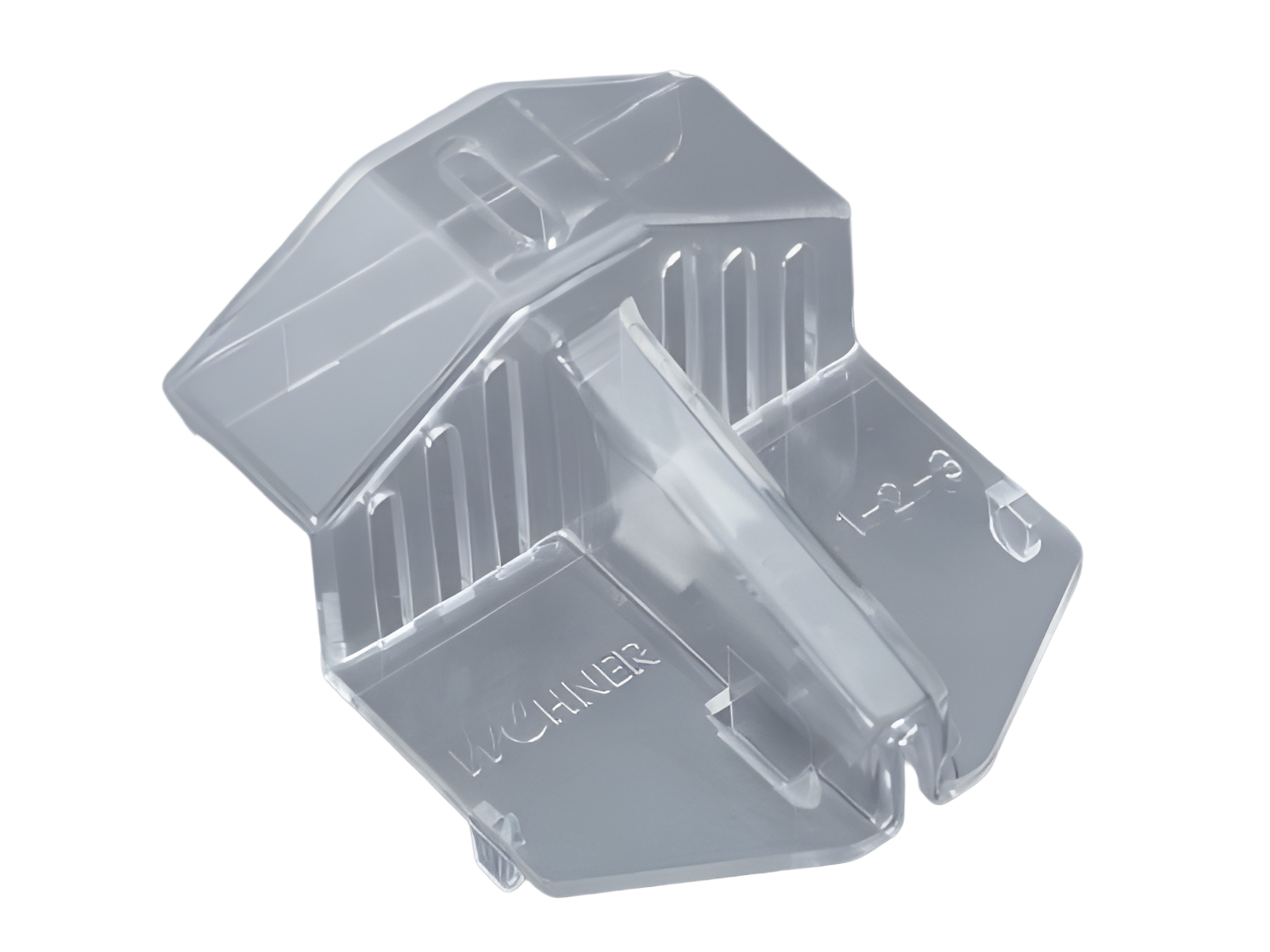

Крышка рукоятки (79449)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 79449000

Крышка рукоятки

Для держателя NH предохранителей

NH 1 - 3

Система

60Classic, 100Energy

Группа продуктов	10
Подгруппа	66

Кол-во	30
EAN	4021267794491

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Технические данные

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Механические данные
Ш x В x Г:	55 x 63 x 35
Вес:	1,5 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

03294000
QUADRON^®Panel
Держатель NH предохранителей 600 A, панельный монтаж, для солн. энерг.
Винт М12 подсоединение с двух сторон
Типоразмер 2XL / 3L, 1 полюс, с защитой от прикосновения
More

03705000
Держатель NH предохранителей для монтажа на шины, 250 A
Винт
Типоразмер 1 / 3 полюса
More

03601000
QUADRON^®60Classic
Держатель NH предохранителей для монтажа на шины, 250 A
Винт, крепление к шине болтом
Типоразмер 1 / 1 полюс
More

03694000
Держатель NH предохранителей для монтажа на шины, 400 A
Винт
Типоразмер 2 / 3 полюса
More

03795000
Держатель NH предохранителей для монтажа на шины, 400 A
Винт, крепление к шине болтом
Типоразмер 2 / 1 полюс
More

03790000
Держатель NH предохранителей для монтажа на шины, 630 A
Винт, крепление к шине болтом
Типоразмер 3 / 1 полюс
More

03384000
Держатель NH предохранителей для монтажа на шины, 250 A
Винт
Типоразмер 1 / 1 полюс
More

03288000
QUADRON^®Panel
Держатель NH предохранителей 250 A, панельный монтаж, для солн. энерг.
Подсоединение входа винтовое М10, выхода - к шине 2 х 30 х 10, для монтажа CT типа LEM HTA
Типоразмер 1XL / 1 полюс, с защитой от прикосновения
stock sale
More

03599000
Держатель NH предохранителей для монтажа на шины, 400 A
Винт, шина 5-10 мм
Типоразмер 2 / 1 полюс
More

03769000
QUADRON^®Panel
Держатель NH предохранителей 630 A, панельный монтаж
Винт М12 подсоединение с двух сторон
Типоразмер 3 / 3 полюса, с защитой от прикосновения
More

03293000
QUADRON^®Panel
Держатель NH предохранителей 600 A, панельный монтаж, для солн. энерг.
Подсоединение входа винтовое М10, выхода - к шине 2 х 40 х 10
Типоразмер 2XL / 3L, 1 полюс, с защитой от прикосновения
More

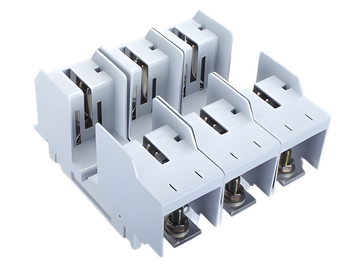

03693000
QUADRON^®60Classic
Держатель NH предохранителей для монтажа на шины 400 A, подключение снизу
Винт М10
Типоразмер 2 / 3 полюса
connection bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

03289000
QUADRON^®Panel
Держатель NH предохранителей 250 A, панельный монтаж, для солн. энерг.
Подсоединение входа винтовое М10, выхода - к шине 2 х 30 х 10
Типоразмер 1XL / 1 полюс, с защитой от прикосновения
stock sale
More

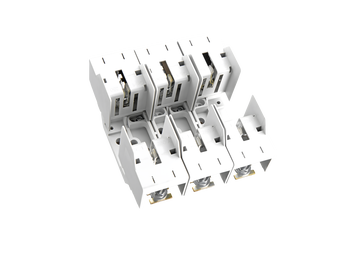

03763000
QUADRON^®Panel
Держатель NH предохранителей 250 A, панельный монтаж
Винт М10 подсоединение с двух сторон
Типоразмер 1 / 3 полюса, с защитой от прикосновения
More

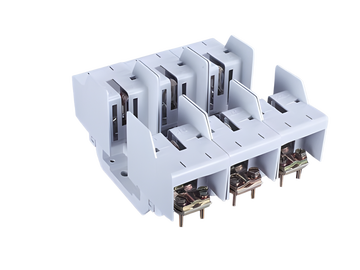

03765000
QUADRON^®Panel
Держатель NH предохранителей 250 A, панельный монтаж
Зажим с двух сторон хомутом
Типоразмер 1 / 3 полюса, с защитой от прикосновения
More

03767000
QUADRON^®Panel
Держатель NH предохранителей 400 A, панельный монтаж
Винт М10 подсоединение с двух сторон
Типоразмер 2 / 3 полюса, с защитой от прикосновения
More

03766000
QUADRON^®Panel
Держатель NH предохранителей 400 A, панельный монтаж
Винт М10 подсоединение с двух сторон
Типоразмер 2 / 1 полюс, с защитой от прикосновения
More

03762000
QUADRON^®Panel
Держатель NH предохранителей 250 A, панельный монтаж
Винт М10 подсоединение с двух сторон
Типоразмер 1 / 1 полюс, с защитой от прикосновения
More

03768000
QUADRON^®Panel
Держатель NH предохранителей 630 A, панельный монтаж
Винт М12 подсоединение с двух сторон
Типоразмер 3 / 1 полюс, с защитой от прикосновения
More

03290000
QUADRON^®Panel
Держатель NH предохранителей 250 A, панельный монтаж, для солн. энерг.
Винт М10 подсоединение с двух сторон
Типоразмер 1XL / 1 полюс, с защитой от прикосновения
More

https://pim.woehner.de/RU/DE/1000048184

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
