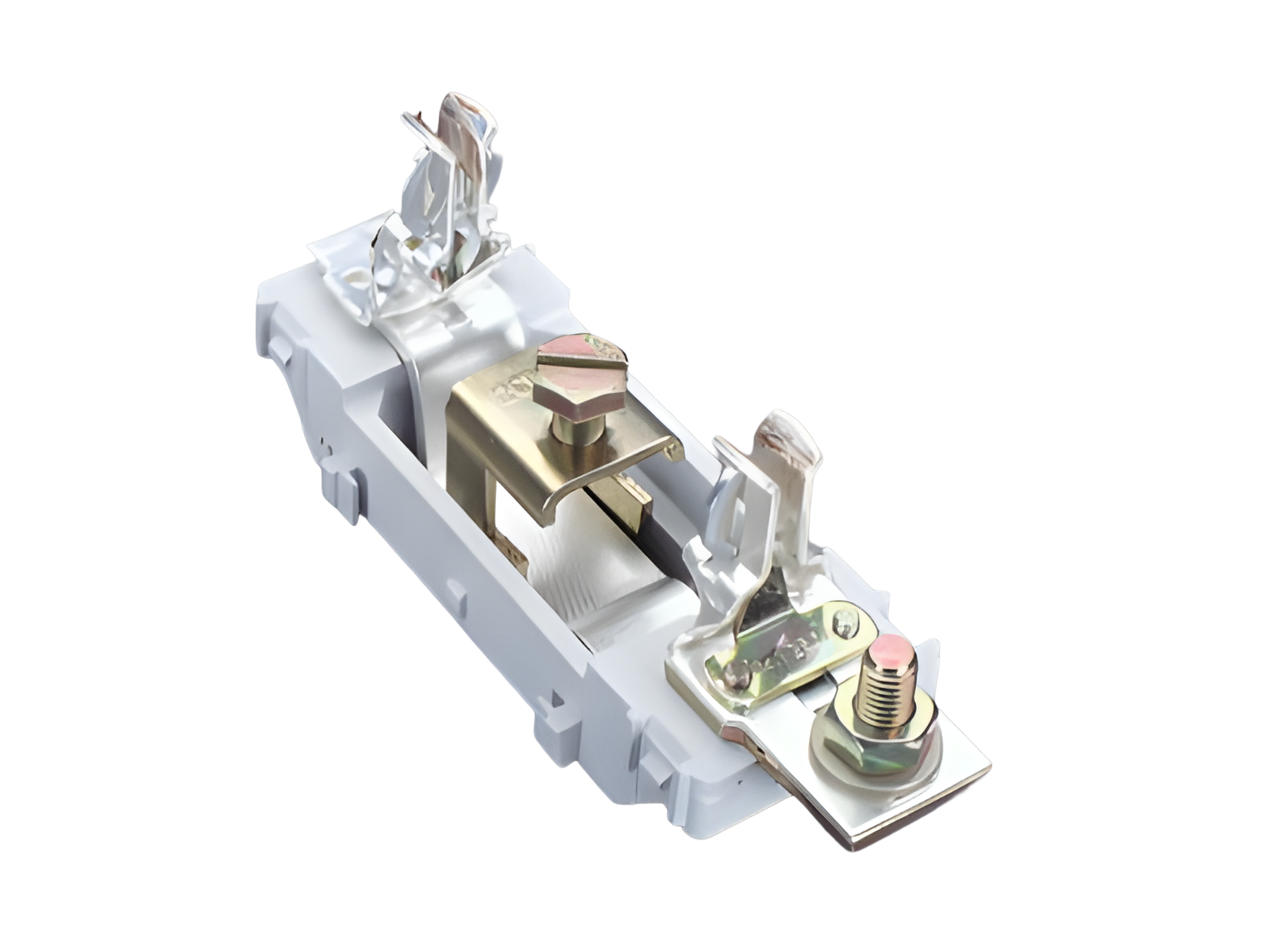

Держатель NH предохранителей для монтажа на шины, 250 A (03384)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03384 000

Держатель NH предохранителей для монтажа на шины, 250 A

Винт

Типоразмер 1 / 1 полюс

Система

100Energy

Группа продуктов	10
Подгруппа	30

Кол-во	3
EAN	4021267033842

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Технические данные

для предохранителей размера:	NH 1
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	32 W

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	250 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

номинальное импульсное напряжение U _imp:

6 kV

устойчивость к короткому замыканию при защите предохранителями:

50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 4,7 Вт.

(The power dissipation at full load would be 7,3 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	800 В
макс. напряжение IEC DC:	800 В

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 32W power dissipation

Механические данные
Ш x В x Г:	60 x 175 x 110
Вес:	54,0 kg/100
Полюсность:	1-пол.

Type of fastening: hook clips, screw connection M10, 18 - 22Nm torque

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

допустимая мощность рассеивания плавкой вставки:	32 W
