cobertura do terminal de argola (79449)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 79449000

cobertura do terminal de argola

para base fusível NH

NH 1 - 3

Sistema

60Classic, 100Energy

Grupo de produto	10
Subgroup	66

Unidade por pacote	30
EAN	4021267794491

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dados técnicos

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados mecânicos
L x A x P:	55 x 63 x 35
Peso:	1,5 kg/100

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

03294000
QUADRON^®Panel
base fusível NH 600 A, montagem em painel, para PV
ambos os lados parafusos M12
tamanho 2XL / 3L, 1P, com proteção contra toque
Mais

03705000
Base fusível para montagem em barramento NH, 250 A
parafuso
tamanho 1 / 3P
Mais

03601000
QUADRON^®60Classic
Base fusível para montagem em barramento NH, 250 A
parafuso, com parafuso no barramento
tamanho 1 / 1P
Mais

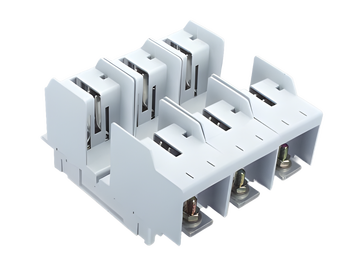

03694000
Base fusível para montagem em barramento NH, 400 A
parafuso
tamanho 2 / 3P
Mais

03795000
base fusível para montagem em barramento NH, 400 A
parafuso, com parafuso no barramento
tamanho 2 / 1P
Mais

03790000
Base fusível para montagem em barramento NH, 630 A
parafuso, com parafuso no barramento
tamanho 3 / 1P
Mais

03384000
Base fusível para montagem em barramento NH, 250 A
parafuso
tamanho 1 / 1P
Mais

03288000
QUADRON^®Panel
base fusível NH 250 A, montagem em painel, para PV
parafuso do terminal de entrada M10, conexão de saída para barramentos 2x 30 x 10, para montagem integrada dos CTs tipo LEM HTA
tamanho 1XL / 1P, com proteção contra toque
stock sale
Mais

03599000
Base fusível para montagem em barramento NH, 400 A
parafuso, barramento 5 - 10 mm
tamanho 2 / 1P
Mais

03769000
QUADRON^®Panel
base fusível NH 630 A, montagem em painel
ambos os lados parafusos M12
tamanho 3 / 3P, com proteção contra toque
Mais

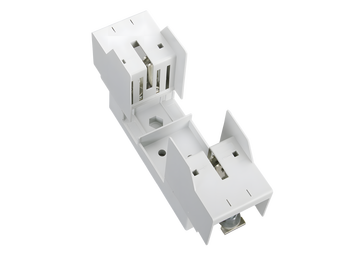

03293000
QUADRON^®Panel
base fusível NH 600 A, montagem em painel, para PV
parafuso do terminal de entrada M10, conexão de saída para barramentos 2x 40 x 10
tamanho 2XL / 3L, 1P, com proteção contra toque
Mais

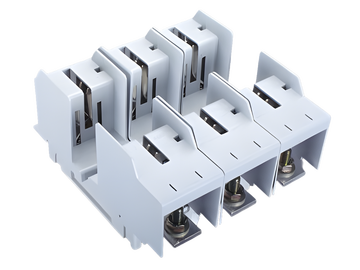

03693000
QUADRON^®60Classic
base fusível p/ montagem em barramento NH 400 A, toque embaixo
parafuso M10
tamanho 2 / 3P
connection bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

03289000
QUADRON^®Panel
base fusível NH 250 A, montagem em painel, para PV
parafuso do terminal de entrada M10, conexão de saída para barramentos 2x 30 x 10
tamanho 1XL / 1P, com proteção contra toque
stock sale
Mais

03763000
QUADRON^®Panel
base fusível NH 250 A, montagem em painel
ambos os lados parafusos M10
tamanho 1 / 3P, com proteção contra toque
Mais

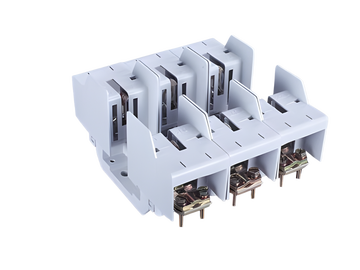

03765000
QUADRON^®Panel
base fusível NH 250 A, montagem em painel
ambos os lados grampos
tamanho 1 / 3P, com proteção contra toque
Mais

03767000
QUADRON^®Panel
base fusível NH 400 A, montagem em painel
ambos os lados parafusos M10
tamanho 2 / 3P, com proteção contra toque
Mais

03766000
QUADRON^®Panel
base fusível NH 400 A, montagem em painel
ambos os lados parafusos M10
tamanho 2 / 1P, com proteção contra toque
Mais

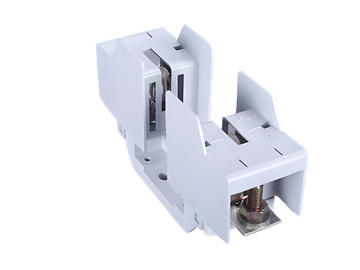

03762000
QUADRON^®Panel
base fusível NH 250 A, montagem em painel
ambos os lados parafusos M10
tamanho 1 / 1P, com proteção contra toque
Mais

03768000
QUADRON^®Panel
base fusível NH 630 A, montagem em painel
ambos os lados parafusos M12
tamanho 3 / 1P, com proteção contra toque
Mais

03290000
QUADRON^®Panel
base fusível NH 250 A, montagem em painel, para PV
ambos os lados parafusos M10
tamanho 1XL / 1P, com proteção contra toque
Mais

https://pim.woehner.de/PT/DE/1000048184

Encontre sua pessoa de contato

Para a página de contato

Wöhner Sistemas
Eletrotécnicos Ltda.
Rua Antônio Galvão Pacheco, 185
18550-612, Boituva/SPl
Brasil

Linha direta de pedidos (Alemanha)
+49 9563 751 125
order@woehner.de

Linha direta de tecnologia (Alemanha)
+49 9563 751 508
support@woehner.com
