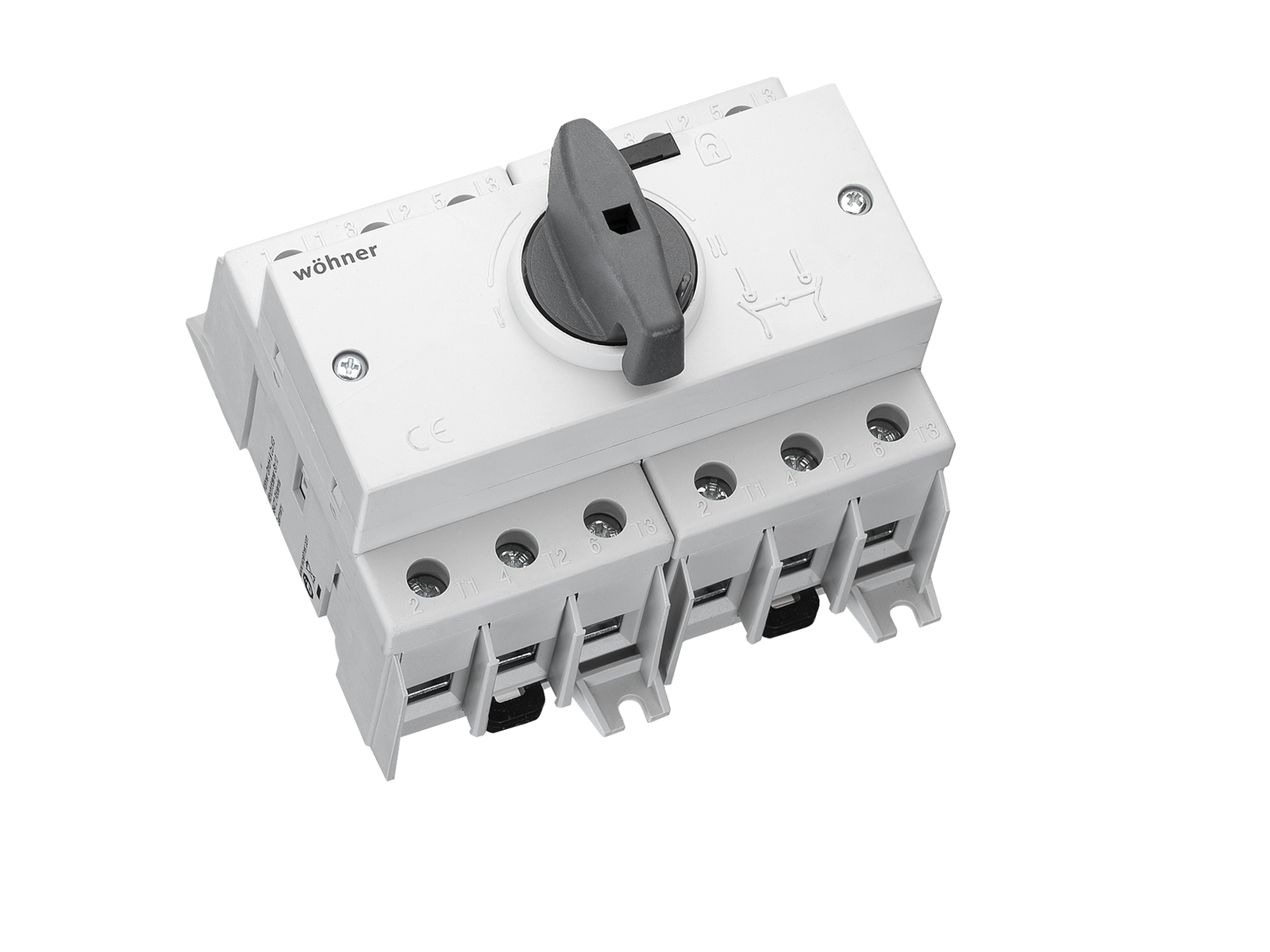

Переключатель нагрузки 3-полюсный

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33894 000A

CAPUS Panel

Переключатель нагрузки 3-полюсный

Рамная клемма 16 - 50 мм² / AWG 6 - 1, серая рукоятка

100 A

for mounting plate or mounting rail



больше не доступный

date of phase-out: 19.01.2026

Система

Panel

Преимущества продукта

lockable in 0-position with a padlock (max. 5 mm diameter)

Группа продуктов 14
Подгруппа 32
Кол-во 1
EAN 4021267338947
ETIM 5.0 EC000216

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 508

Сертификация

UL

номер типа: CO-SD2-3-100

Тип EAC: SD

UL file: E506215, UL category (for USA): NLRV https://www.ul.com

UL file: E506215, UL category (for Canada): NLRV7 https://www.ul.com

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 100 A
номинальное напряжение (IEC) AC: 690 В
номинальная частота (IEC): 50 / 60 Hz
номинальное напряжение изоляции U i AC: 800 В
номинальное импульсное напряжение U imp : 8 kV
Катагория применения AC: AC-23 A (690 V / 63 A)
AC-23 A (415 V / 100 A)
AC-22 A (690 V / 100 A)
AC-21 A (690 V / 100 A)
cond. short-circuit current with fuses (AC): 10 kA
одобрено с плавкими вставками рабочего класса: gG
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 1.5 кА
номинальная включающая способность: 3,5 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,8 Вт.

(The power dissipation at full load would be 6,0 Вт.)

Подробности UL
Стандарты
UL 508
Электрические данные UL
номинальный ток (UL): 100 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR protected max.: 5 кА
5 kA with fuse max. 80 A / 600 V AC
Механические данные
Ш x В x Г: 104 x 100 x 80
Вес: 53,0 kg/100
Полюсность: 3-пол.
Mounting: for mounting plate or mounting rail
степень защиты: IP20
Особенности клеммной техники
cage clamp connection
screw drive: PZ2
wire stripping: 13 мм
min. cross-section: 16 мм²
max. cross-section: 50 мм²
re: 16 - 16 mm²
rm: 16 - 50 mm²
f: 16 - 50 mm²
Md min.: 3,5 Nm
Md max.: 3,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 6
max. cross-section UL: AWG 1
крутящий момент (UL): 31 lb-in
for wires UL: Cu 75°C

all poles switched at the same time

Application notes

Not suitable for aluminium cables !

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| Лист данных

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

covers

33695 000A
Комплект для крышки пустого пространства 3-полюсный
для: SD2-3, SD2-4
More

further accessories

33680 000A
Удлинительный штырь, длина 100 мм
для: SD1, SD2, SD3
More

33681 000A
Удлинительный штырь, длина 200 мм
для: SD1, SD2, SD3
More

33682 000A
Удлинительный штырь, длина 300 мм
для: SD1, SD2, SD3
More

33692 000A
контрольный контакт
1 НЗ + 1 НО, винтовая клемма
для: SD1, SD2, SD3
More

33684 000A
CAPUS Panel
нейтральный полюс для SD2-3P выключателя-разъединителя
box terminal 16 - 50 mm² / AWG 6 - 1
for mounting plate or mounting rail
More

Использование

33900 000A
поворотный привод на дверь
black, with handle
with door interlock
для: CO-SD1, CO-SD2, CO-SD3

More
