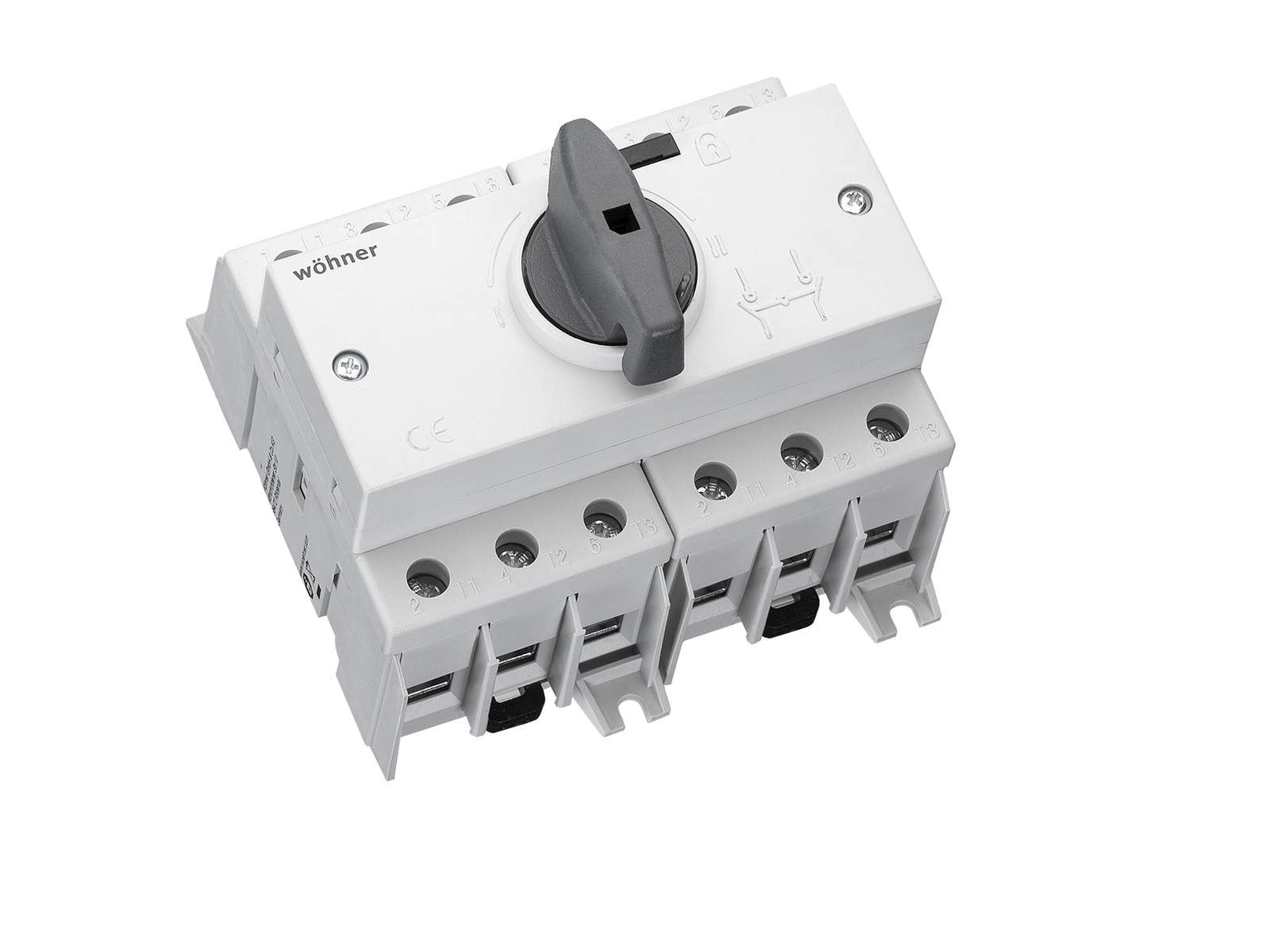

Commutatore sottocarico, 3poli

The picture may show a similar product.

Descrizione

Cod.art.: 33894 000A

CAPUS Panel

Commutatore sottocarico, 3poli

morsetti a gabbia 16 - 50 mm² / AWG 6 - 1, manovra grigio scuro

100 A

for mounting plate or mounting rail



non più disponibile

date of phase-out: 19.01.2026

Montaggio

Panel

Vantaggi prodotto

lockable in 0-position with a padlock (max. 5 mm diameter)

gruppo di prodotto 14
sottogruppo prodotto 32
pz/ conf. 1
EAN 4021267338947
ETIM 5.0 EC000216

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 508

Omologazioni

UL

type no.: CO-SD2-3-100

EAC Type: SD

UL file: E506215, UL category (for USA): NLRV https://www.ul.com

UL file: E506215, UL category (for Canada): NLRV7 https://www.ul.com

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 100 A
tensione nominale (IEC) AC: 690 V
frequenza nominale (IEC): 50 / 60 Hz
tensione nominale di isolamento Ui AC: 800 V
tensione di picco Uimp: 8 kV
Categoria d'impiego AC: AC-23 A (690 V / 63 A)
AC-23 A (415 V / 100 A)
AC-22 A (690 V / 100 A)
AC-21 A (690 V / 100 A)
corrente nom. di cto cto condizionata da fusibili (AC): 10 kA
secondo prove fatte con fusibili di caratteristica: gG
corrente nom. di breve durata Icw (1,0 s) max.: 1.5 kA
potere nominale di chiusura: 3,5 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,8 W.

(The power dissipation at full load would be 6,0 W.)

Details UL
Norme
UL 508
Electrical data UL
corrente nominale (UL): 100 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR protected max.: 5 kA
5 kA with fuse max. 80 A / 600 V AC
Valori meccanici
L x A x P: 104 x 100 x 80
peso: 53,0 kg/100
Poli: 3 poli
Mounting: for mounting plate or mounting rail
grado di protezione: IP20
Connessioni
cage clamp connection
screw drive: PZ2
wire stripping: 13 mm
min. cross-section: 16 mm²
max. cross-section: 50 mm²
re: 16 - 16 mm²
rm: 16 - 50 mm²
f: 16 - 50 mm²
Md min.: 3,5 Nm
Md max.: 3,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 6
max. cross-section UL: AWG 1
torque (UL): 31 lb-in
for wires UL: Cu 75°C

sezionamento tutti poli in contemporaneo

Istruzioni per l'uso

Not suitable for aluminium cables !

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| Data sheet

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

covers

33695 000A
set calotte copriterminali 3p
per: SD2-3, SD2-4
Di Più

further accessories

33680 000A
asta di prolunga, lunghezza 100 mm
per: SD1, SD2, SD3
Di Più

33681 000A
asta di prolunga, lunghezza 200 mm
per: SD1, SD2, SD3
Di Più

33682 000A
asta di prolunga, lunghezza 300 mm
per: SD1, SD2, SD3
Di Più

33692 000A
contatto ausiliare
1 NC + 1 NA, morsetti a vite
per: SD1, SD2, SD3
Di Più

33684 000A
CAPUS Panel
Modulo N per sezionatori SD2-3P
box terminal 16 - 50 mm² / AWG 6 - 1
for mounting plate or mounting rail
Di Più

Usage

33900 000A
mecc. manovra rinviata
nero, con maniglia
con mecc. bloccoporta
per: CO-SD1, CO-SD2, CO-SD3

Di Più
