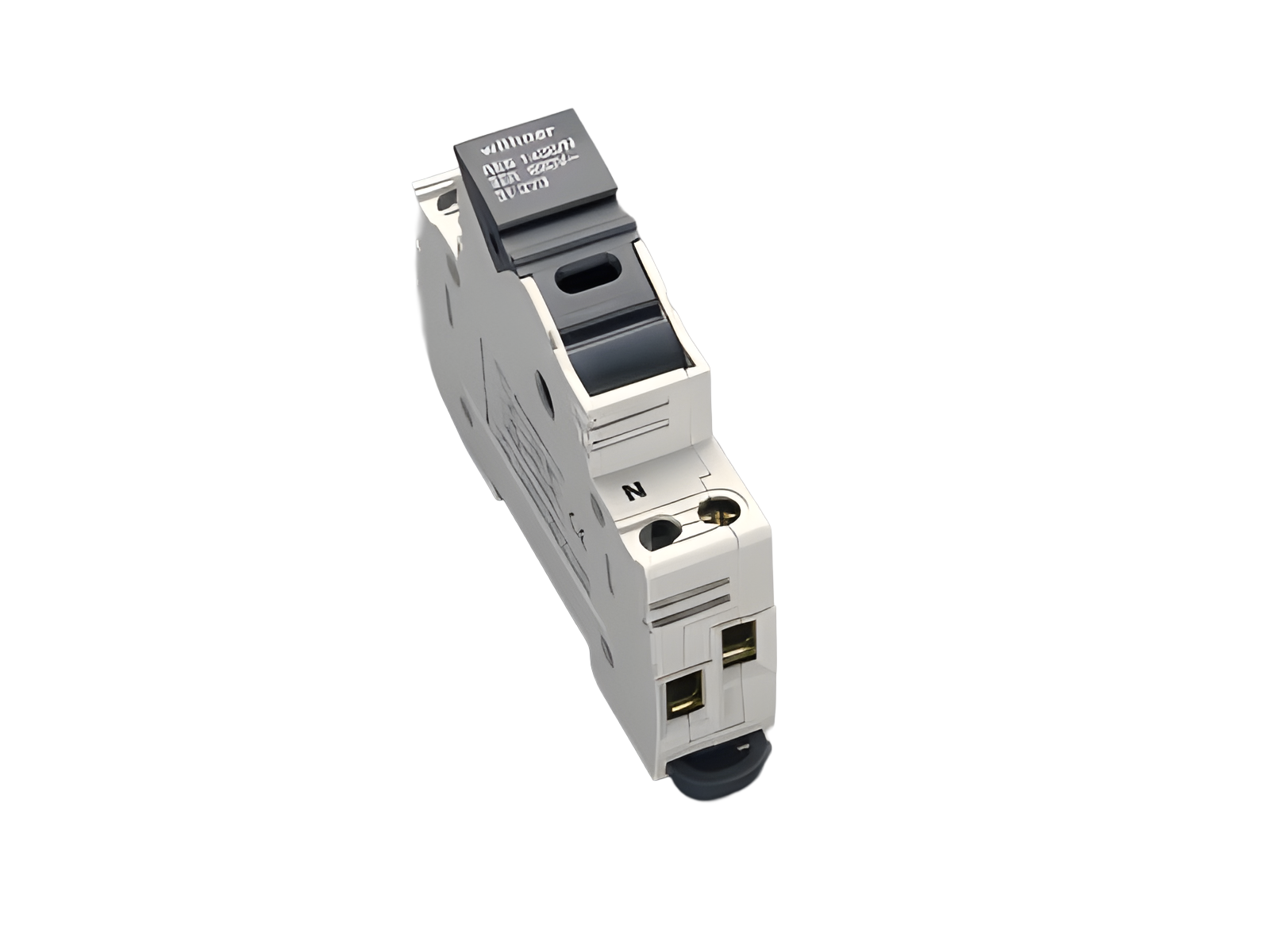

Держатель цилиндрических предохранителей (31273)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31273 000A

AMBUS^®Panel

Держатель цилиндрических предохранителей

Size 10x38

10 x 38 / 1P/N

32 A / 690 В, с Нейтралью

N on left side

for mounting rail

Система

Panel

Преимущества продукта

large clamping range
holder for label

Группа продуктов	17
Подгруппа	06

Кол-во	12
EAN	4021267312732

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Сертификация

Стандарты

IEC 60269-1:2006
IEC 60269-3:2010

Сертификация

CCC

номер типа: AES10x38I

CCC certificate: 21107317576

Технические данные

для предохранителей размера:	10x38
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	3 W

Подробности IEC
Стандарты
IEC 60269-1:2006 IEC 60269-3:2010

Электрические данные IEC
Номинальный ток (IEC):	32 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	690 В
номинальное импульсное напряжение U _imp:	4 kV

cond. short-circuit current with fuses (AC):	100 kA / 400 V (32A)
	100 kA / 500 V (25A)
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 Вт.

(The power dissipation at full load would be 0,9 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:

725 В

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

for fuse links as per IEC / EN 60269-2
with permitted rated power dissipations
up to max. 3W for gG/gL
up to max. 1.2W for aM

Механические данные
Ш x В x Г:	18 x 81 x 58
Вес:	9,0 kg/100
Полюсность:	1-пол. + N
Mounting:	for mounting rail

степень защиты:	IP20
фронтальная степень защиты:	IP20

Особенности клеммной техники
cage clamp connection
min. cross-section:	1,5 мм²
max. cross-section:	10 мм²
Md min.:	0,8 Nm
Md max.:	1,2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	3 W
