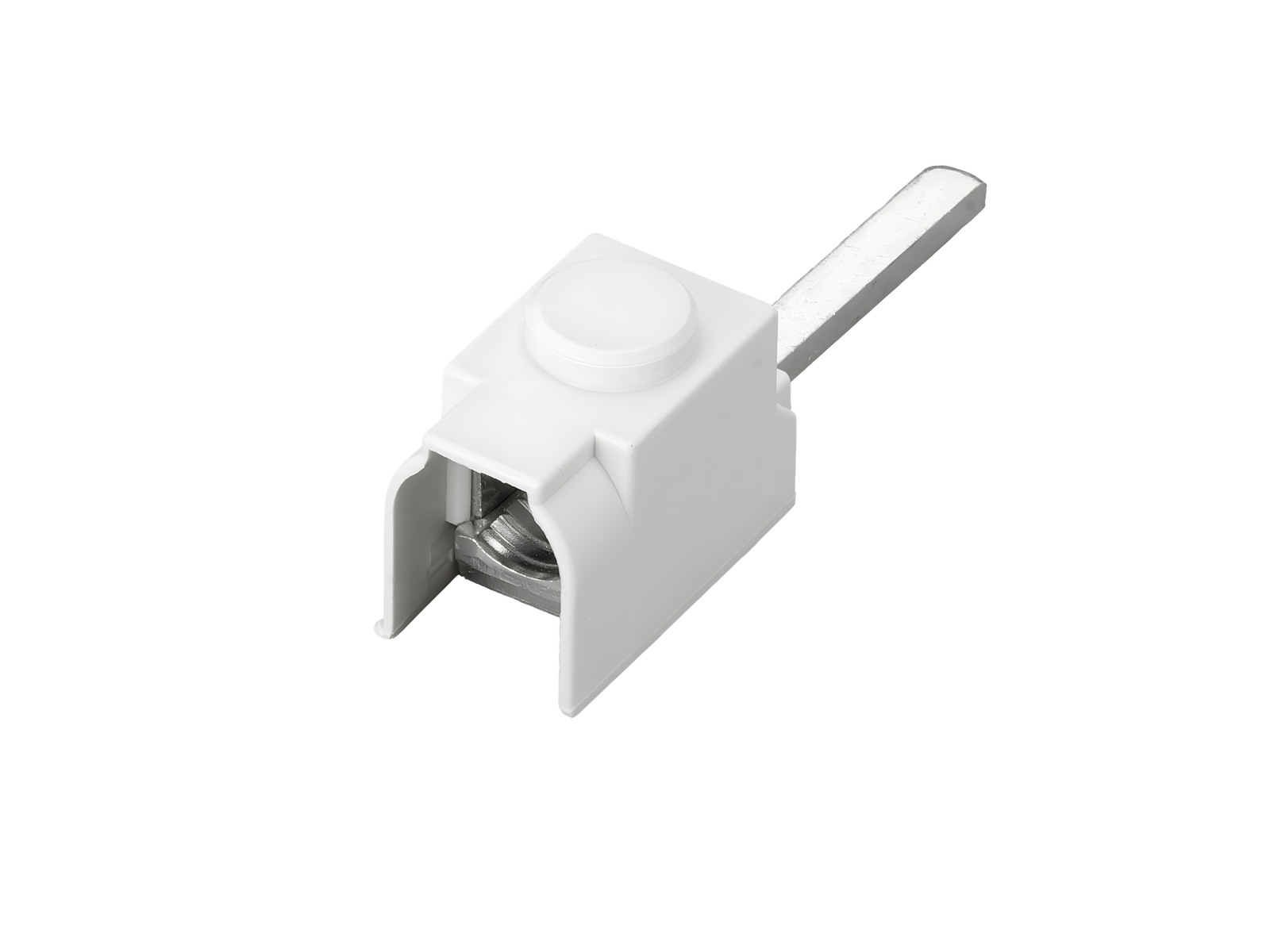

Подсоединительная клемма, подсоединение спереди

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01228 000A

25 - 95 mm²

для 31056

Группа продуктов	07
Подгруппа	26

Кол-во	3
EAN	4021267012281

ECLASS 14.0	27371392
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

Тип EAC: TE-CT

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	225 A
номинальное напряжение (IEC) AC:	400 В

номинальное импульсное напряжение U _imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	690 В
макс. напряжение IEC DC:	600 В

Механические данные
Ш x В x Г:	21 x 34 x 28
Вес:	9,3 kg/100

Особенности клеммной техники
min. cross-section:	25 мм²
max. cross-section:	95 мм²
Not suitable for aluminium cables !

25 - 90mm² round, solid and stranded 25 - 70mm² flexible with wire-end ferrule Md 19Nm

Свойства материала
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
Recommended stripping of the insulation on the connection lead approx. 26mm

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

31056 000A
Гребенчатая шина, 3-полюсная, мостиком, шаг 27 мм
130 А, длина 1 м
35 mm²
More

31288 000
TRITON Panel
Держатель D0-предохранителей, панельный монтаж
E 14 / 16 A / 3P
С защитой от прикосновения в соотв. с DGUV V3
for mounting rail
More

31118 000
AMBUS Panel
Держатель цилиндрических предохранителей
14x51 / 3P
50 A / 690 V
for mounting rail
More

31293 000
TRITON Panel
Держатель D0-предохранителей, панельный монтаж
E 18 / 63 A / 3P
С защитой от прикосновения в соотв. с DGUV V3
for mounting rail
More

31302 000
CUSTO Panel
Держатель D0-предохранителей, панельный монтаж
E 14 / 16 A / 3P
С защитой от прикосновения
for mounting rail
More

31941 000
AMBUS Panel
Держатель цилиндрических предохранителей, с контрольным доп. контактом
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
for mounting rail
More

31306 000
CUSTO Panel
Держатель D0-предохранителей, панельный монтаж
E 18 / 63 A / 3P
С защитой от прикосновения
for mounting rail
More

https://pim.woehner.de/RU/DE/1000073703

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
