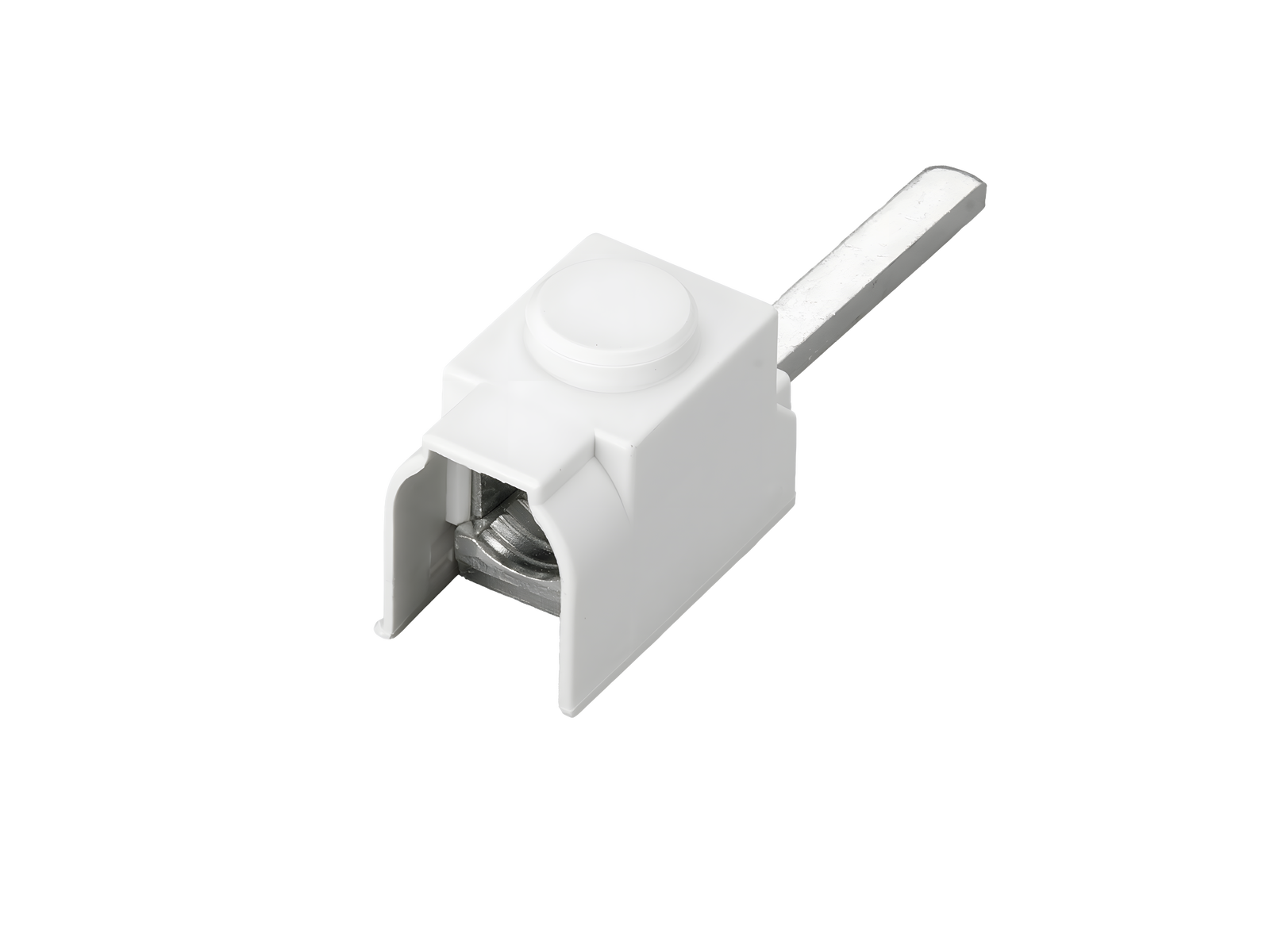

borne de raccordement, frontale (01228)

The picture may show a similar product.

Description

Référence 01228 000A

borne de raccordement, frontale

25 - 95 mm²

pour 31056

Groupe de produits 07
Sous-groupe 26
Dimensions de l'emballage 3
EAN 4021267012281
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Courant assigné (IEC): 225 A
Tension assignée (IEC) CA: 400 V
Tension assignée de tenue aux chocs Uimp: 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 690 V
Tension maximale IEC CC: 600 V
Charactéristiques mécaniques
L x H x P: 21 x 34 x 28
Poids: 9,3 kg/100
Points de raccordement
min. cross-section: 25 mm²
max. cross-section: 95 mm²
Not suitable for aluminium cables !


25 - 90mm² round, solid and stranded
25 - 70mm² flexible with wire-end ferrule
Md 19Nm

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.

Recommended stripping of the insulation on the connection lead approx. 26mm
