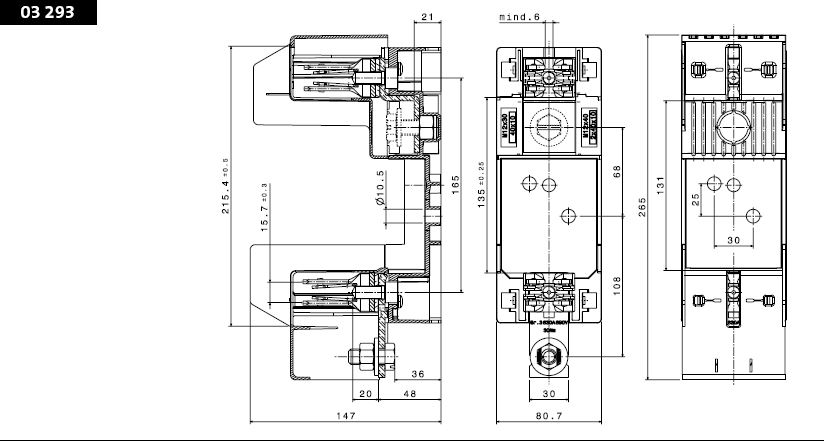

Держатель NH предохранителей 600 A, панельный монтаж, для солн. энерг. (03293000)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03293 000

QUADRON Panel

Держатель NH предохранителей 600 A, панельный монтаж, для солн. энерг.

Подсоединение входа винтовое М10, выхода - к шине 2 х 40 х 10

Типоразмер 2XL / 3L, 1 полюс, с защитой от прикосновения

for mounting plate

Система

Panel

Преимущества продукта

For one or two internal busbars 40x10mm.
Busbar fully shock protected by the contact cover.
The shock protection is split into 2.

Группа продуктов	10
Подгруппа	13

Кол-во	3
EAN	4021267032937

ECLASS 14.0	27142106
ETIM 5.0	EC000067
ETIM 8.0	EC000067
ETIM 10.0	EC000067

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

номер типа: PVH-NH2XL/3L

Технические данные

предохранители в соответствии со стандартом:	IEC / EN 60269-6
допустимая мощность рассеивания плавкой вставки:	100 W

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	600 A
номинальное напряжение (IEC) AC:	1000 В

номинальное напряжение (IEC) DC:

1500 В

номинальное импульсное напряжение U _imp:

6 kV

устойчивость к короткому замыканию при защите предохранителями:

50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8,8 Вт.

(The power dissipation at full load would be 13,8 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

max. permitted operation temperature

55°C

Bei praxisgerechter Anordnung muss bezüglich Strombelastbarkeit, bezogen auf den Nennstrom der Sicherung, ein Reduktionsfaktor von 0,6 berücksichtigt werden.
for fuse links IEC 60269-6

Электрические данные UL
номинальный ток (UL):	600 A
номинальное напряжение (UL) DC:	1500 В
for wires UL:	Cu 90°C

Электрические данные
SCCR:	15 кА

Механические данные
Ш x В x Г:	81 x 265 x 147
Вес:	110,0 kg/100
Полюсность:	1-пол.
Mounting:	for mounting plate

Особенности клеммной техники
Not suitable for aluminium cables !
for wires UL:	Cu 90°C

Свойства материала
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

допустимая мощность рассеивания плавкой вставки:	100 W
