Obrázek může zobrazovat podobný produkt.
Part No.: 03293 000
QUADRON Panel
NH pojistkový spodek 600 A, montáž na panel, pro PV
přívod šroub M10, výstupní svorky přípojnice 2x 40 x 10
velikost 2XL / 3L, 1P, s ochranou proti nebezpečnému dotyku
for mounting plate
System
Panel
Advantages of the product
For one or two internal busbars 40x10mm.
Busbar fully shock protected by the contact cover.
The shock protection is split into 2.
| Produktová skupina | 10 |
| Podskupina | 13 |
| velikost balení | 3 |
| EAN | 4021267032937 |
| ECLASS 14.0 | 27142106 |
| ETIM 5.0 | EC000067 |
| ETIM 8.0 | EC000067 |
| ETIM 10.0 | EC000067 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
typové číslo: PVH-NH2XL/3L
| pojistková vložka podle na standardu: | IEC / EN 60269-6 |
| povolené rozptylování energie pojistkové vložky: | 100 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 600 A |
| jmenovité napětí (IEC) AC: | 1000 V |
| jmenovité napětí (IEC) DC: | 1500 V |
| jmenovité přepětí Uimp : | 6 kV |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 8,8 W.
(The power dissipation at full load would be 13,8 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. permitted operation temperature | 55°C |
| Bei praxisgerechter Anordnung muss bezüglich Strombelastbarkeit, bezogen auf den Nennstrom der Sicherung, ein Reduktionsfaktor von 0,6 berücksichtigt werden. | |
| for fuse links IEC 60269-6 |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 600 A |
| jmenovité napětí (UL) DC: | 1500 V |
| for wires UL: | Cu 90°C |
| Elektrické údaje | |
| SCCR: | 15 kA |
| Mechanické údaje | |

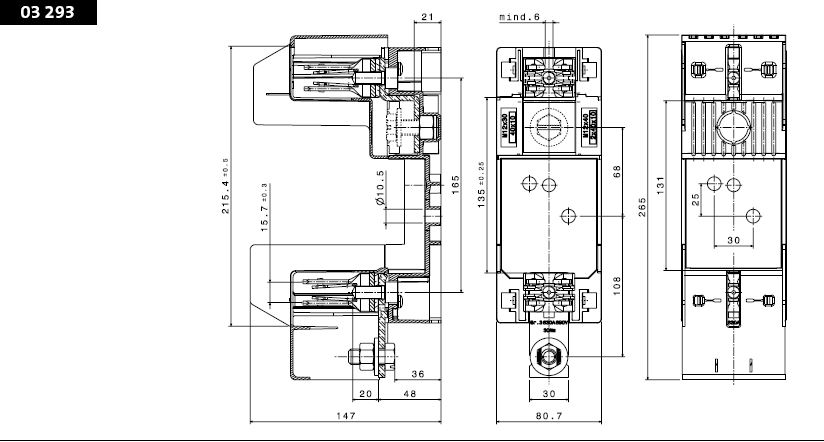

| Š x V x H: | 81 x 265 x 147 |
| hmotnost: | 110,0 kg/100 |
| póly: | 1-pólový |
| Mounting: | for mounting plate |
| Terminal points | |
| Not suitable for aluminium cables ! | |
| for wires UL: | Cu 90°C |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| povolené rozptylování energie pojistkové vložky: | 100 W |
