base fusível NH 600 A, montagem em painel, para PV (03293000)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03293 000

QUADRON Panel

base fusível NH 600 A, montagem em painel, para PV

parafuso do terminal de entrada M10, conexão de saída para barramentos 2x 40 x 10

tamanho 2XL / 3L, 1P, com proteção contra toque

para montagem em placa

Sistema

Panel

Vantagens do produto

For one or two internal busbars 40x10mm.
Busbar fully shock protected by the contact cover.
The shock protection is split into 2.

Grupo de produto	10
Subgroup	13

Unidade por pacote	3
EAN	4021267032937

ECLASS 14.0	27142106
ETIM 5.0	EC000067
ETIM 8.0	EC000067
ETIM 10.0	EC000067

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Número de tipo: PVH-NH2XL/3L

Dados técnicos

fuse links acc. to standard:	IEC / EN 60269-6
permitted power dissipation of the fuse-link:	100 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	600 A
Tensão de medição (IEC) AC:	1000 V

Tensão de medição (IEC) DC:

1500 V

Tensão suportável nominal de impulso Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 8,8 W.

(A dissipação de energia em sua carga máxima seria 13,8 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

max. permitted operation temperature

55°C

Bei praxisgerechter Anordnung muss bezüglich Strombelastbarkeit, bezogen auf den Nennstrom der Sicherung, ein Reduktionsfaktor von 0,6 berücksichtigt werden.
for fuse links IEC 60269-6

Dados electricos UL
corrente nominal (UL):	600 A
tensão nominal (UL) DC:	1500 V
for wires UL:	Cu 90°C

Electrical data
SCCR:	15 kA

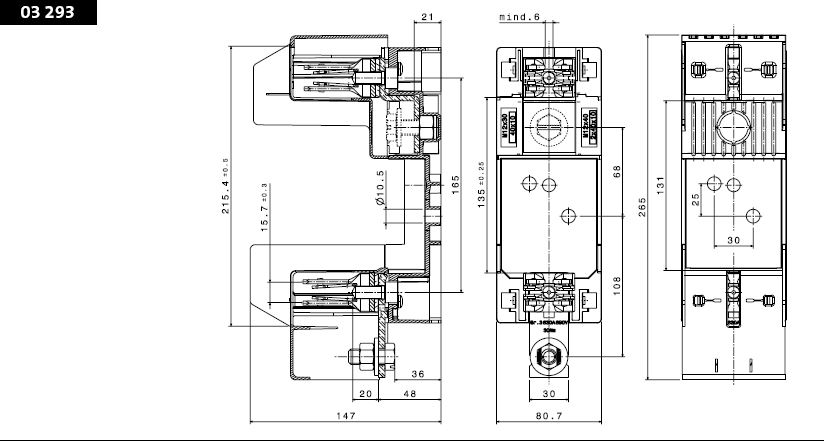

Dados mecânicos
L x A x P:	81 x 265 x 147
Peso:	110,0 kg/100
Polaridade:	1 polo
Montagem:	para montagem em placa

pontos terminais
Not suitable for aluminium cables !
for wires UL:	Cu 90°C

Material properties
halogen-free:	Yes

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

permitted power dissipation of the fuse-link:	100 W
