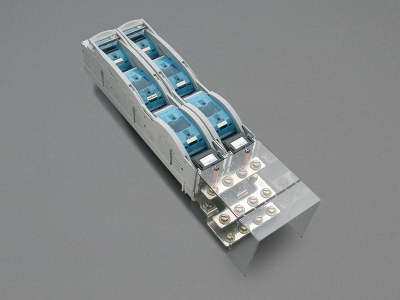

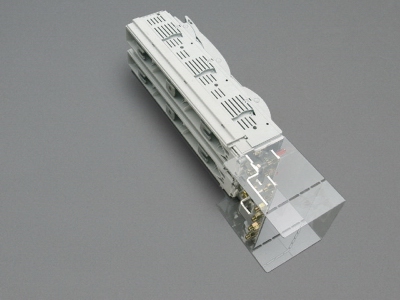

Сдвоенный линейный выключатель с предохранителями 1250 А (33321)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33321 000

Сдвоенный линейный выключатель с предохранителями 1250 А

Винт M12, 3-полюсное отключение

больше не доступный

Преимущества продукта

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.

Cover can be locked when closed.

Группа продуктов	12
Подгруппа	55

Кол-во	1
EAN	4021267333218

ECLASS 6.1	27142109
ECLASS 7.1	27142109
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , CCC

номер типа: SLS3

CCC certificate: 2004010302117259

Технические данные

допустимая мощность рассеивания плавкой вставки:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Типоразмер:	NH 3

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	1250 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

Катагория применения AC:

AC-20B (690 V)

cond. short-circuit current with fuses (AC):	50 kA / 690 V
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 148,5 Вт.

(The power dissipation at full load would be 232,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Механические данные
Ш x В x Г:	199 x 840 x 197
Вес:	1400,0 kg/100

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled drilling with terminal clamp

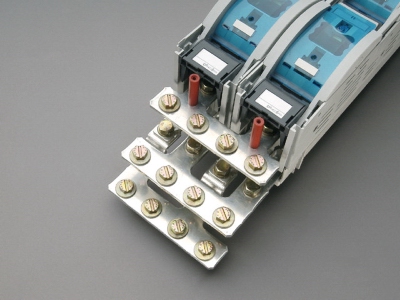

connection:
screw connection M12 / 4 x 240mm², SW19, 35Nm torque

Особенности клеммной техники

screws M 12 / 4x240mm², wrench size 19, 35 Nm

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
