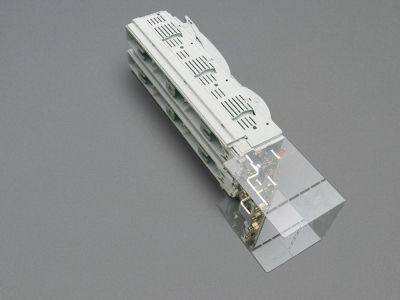

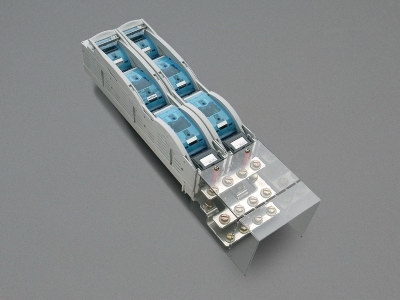

seccionador vertical doble, 1250 A (33321)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33321 000

seccionador vertical doble, 1250 A

tornillo M12, conmutación tripolar

no longer available

ventajas del producto

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.

Cover can be locked when closed.

grupo de producto	12
subgrupo	55

embalaje	1
EAN	4021267333218

ECLASS 6.1	27142109
ECLASS 7.1	27142109
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB) , CCC

tipo: SLS3

CCC certificate: 2004010302117259

Datos técnicos

potencia disipada del fusible permitida:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
tamaño:	NH 3

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	1250 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	8 kV

Utilisation category AC (IEC 60947-3) :

AC-20B (690 V)

corriente de cortocircuito condicional con fusibles (AC):	50 kA / 690 V
aprobado con fusibles de característica:	gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 148,5 W.

(The power dissipation at full load would be 232,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

datos mecánicos
An x A x P:	199 x 840 x 197
peso:	1400,0 kg/100

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled drilling with terminal clamp

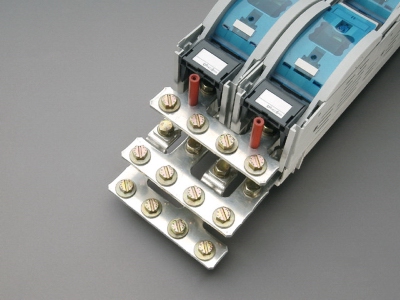

connection:
screw connection M12 / 4 x 240mm², SW19, 35Nm torque

puntos de apriete

screws M 12 / 4x240mm², wrench size 19, 35 Nm

Application notes

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

potencia disipada del fusible permitida:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
