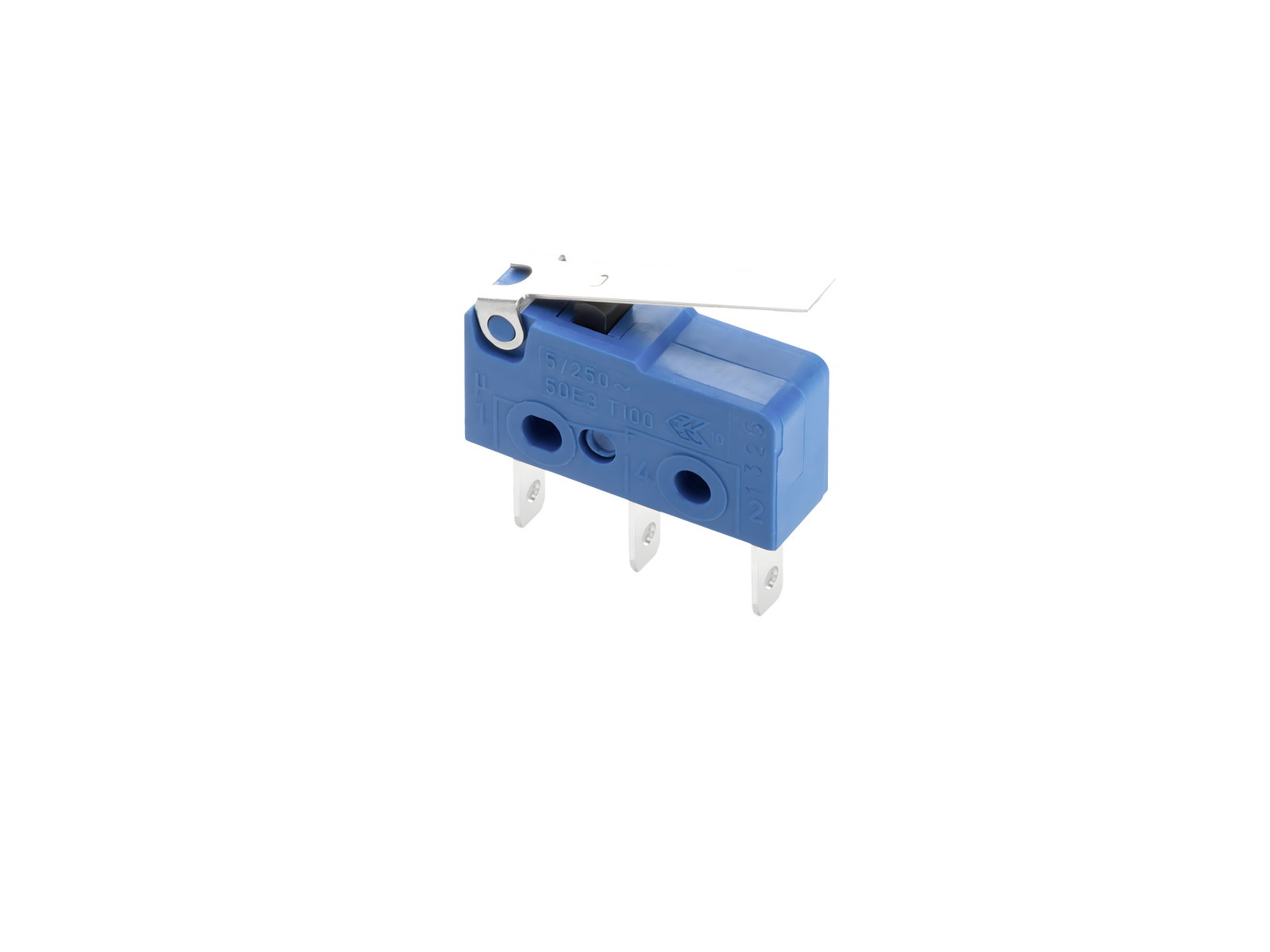

interruptor de señalización (33156)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33156000

interruptor de señalización

conmutador 250 V AC / 5 A, 30 V DC / 4 A

sistema

60Classic, 30Compact 3P, 185Power

grupo de producto 09
subgrupo 51
embalaje 1
EAN 4021267331566
página del catálogo 2020 : 2.4, 3.24, 3.29, 4.13, 4.14, 6.16
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos eléctricos
short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos mecánicos
peso: 1,1 kg/100

connection for flat plug DIN 46244-A, 2.8 x 0.5 mm

Links

Article master data, overviews and prices

Current metal surcharges

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Declaration of conformity UKCA

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Se utiliza para

33603000
QUADRON®60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

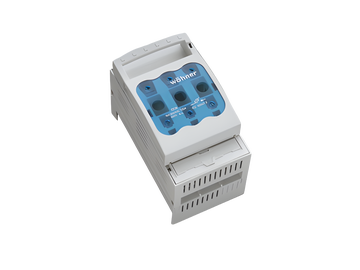

33416000
QUADRON®30Compact
seccionador NH, talla 000, 125 A, montaje sobre barras, conexión superior / inferior
borne-brida
Conexión cables por arriba o por abajo
para barras: 12 x 5, 10
Mas

33217000
QUADRON®Panel
seccionador NH, talla 000, 125 A, montaje en superficie
borne-brida
Mas

33079000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
tornillo M8
adecuado para instalación de 5 polos
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33150000
QUADRON®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electromechanical fuse monitoring
Mas

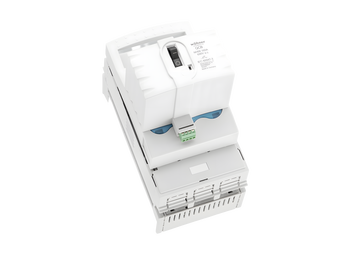

33420000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
tornillo M8
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

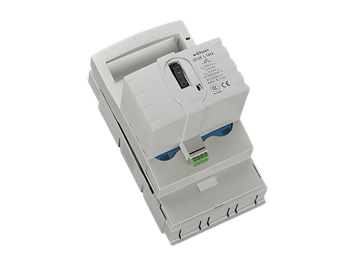

33207000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
brida de 70 mm²
with electromechanical fuse monitoring
Mas

33331000
QUADRON®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
Mas

33151000
QUADRON®Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
with electromechanical fuse monitoring
Mas

33202000
QUADRON®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
Mas

33285000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70 mm², con control electrónico de fusibles
talla 00
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33198000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
borne-brida
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

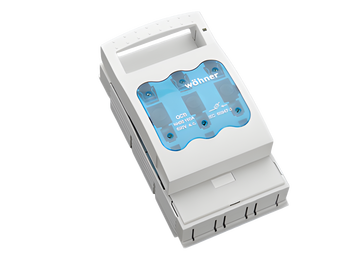

33200000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8
Mas

33203000
QUADRON®Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
Mas

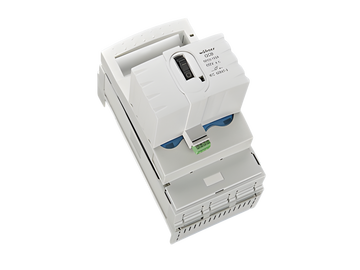

33206000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
borne-brida
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

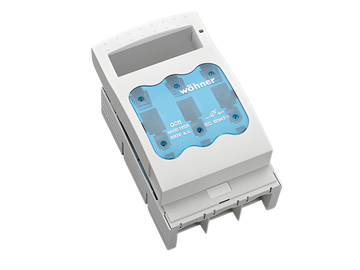

33221000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
brida de 70 mm², con tapa de protección corta
Mas

33222000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8, con tapa de protección corta
Mas

33162000
QUADRON®60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

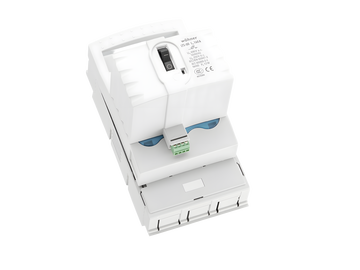

33208000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8
with electromechanical fuse monitoring
Mas

33199000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
brida de 70 mm²
Mas

33332000
QUADRON®Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
with electronic fuse monitoring
Mas

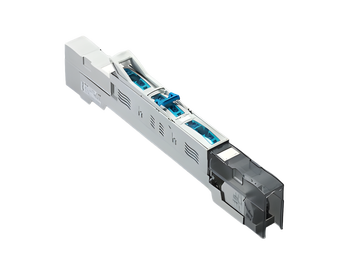

33286000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm², con control electr. de fusibles
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

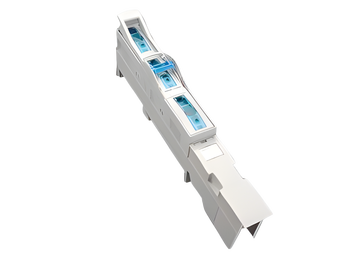

33234000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70 mm²
talla 00
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33216000
QUADRON®60Classic
seccionador NH, talla 000, 125 A, montaje sobre barras, conexión superior / inferior
borne-brida
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

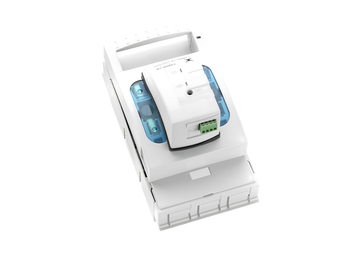

33329000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8
with electronic fuse monitoring
Mas

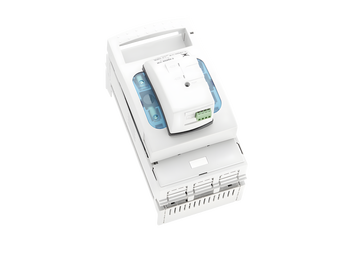

33394000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
tornillo M8
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33328000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
brida de 70 mm²
with electronic fuse monitoring
Mas

33161000
QUADRON®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33326000
QUADRON®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

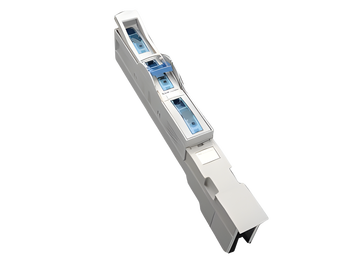

33235000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm²
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

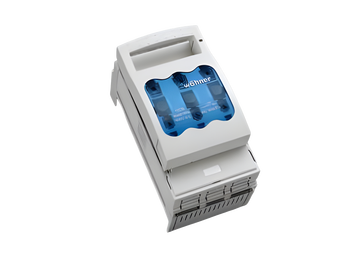

33398000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
tornillo M8
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33075000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
borne-brida
adecuado para instalación de 5 polos
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33602000
QUADRON®60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33327000
QUADRON®60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

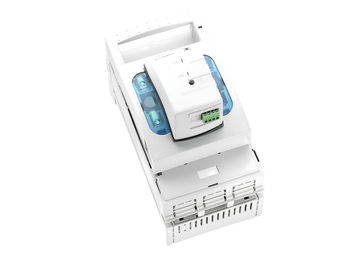

33324000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
borne-brida
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33731000A
QUADRON®185Power
seccionador vertical doble, 1250 A
tornillo M12, con cubierta del área de conexión incluida
3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33700000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
tornillo M8, modelo alto
talla 00, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33772000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
borne-brida de 70 mm², modelo alto
talla 00, 1 polo conmutable
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33775000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
borne-brida de 70 mm², modelo plano
talla 00, 1 polo conmutable
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33715000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
tornillo M8, modelo alto
talla 00, 1 polo conmutable
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33716000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 250 A
tornillo M12
talla 1, 1 polo conmutable
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33719000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
tornillo M8, modelo plano
talla 00, 1 polo conmutable
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33704000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
tornillo M8, modelo plano
talla 00, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33724000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
tornillo M8, modelo plano
talla 00, 3 polos conmutables, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33723000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 630 A
tornillo M12
talla 3, 3 polos conmutables, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33720000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
tornillo M8, modelo alto
talla 00, 3 polos conmutables, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33703000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 630 A
tornillo M12
talla 3, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33773000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
borne-brida de 70 mm², modelo plano
talla 00, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33770000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
borne-brida de 70 mm², modelo alto
talla 00, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33702000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 400 A
tornillo M12
talla 2, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33721000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 250 A
tornillo M12
talla 1, 3 polos conmutables, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33722000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 400 A
tornillo M12
talla 2, 3 polos conmutables, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33718000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 630 A
tornillo M12
talla 3, 1 polo conmutable
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33717000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 400 A
tornillo M12
talla 2, 1 polo conmutable
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33771000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
borne-brida de 70 mm², modelo alto
talla 00, 3 polos conmutables, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33774000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
borne-brida de 70 mm², modelo plano
talla 00, 3 polos conmutables, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33701000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 250 A
tornillo M12
talla 1, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Productos Configurador Current metal surcharges Carpeta
