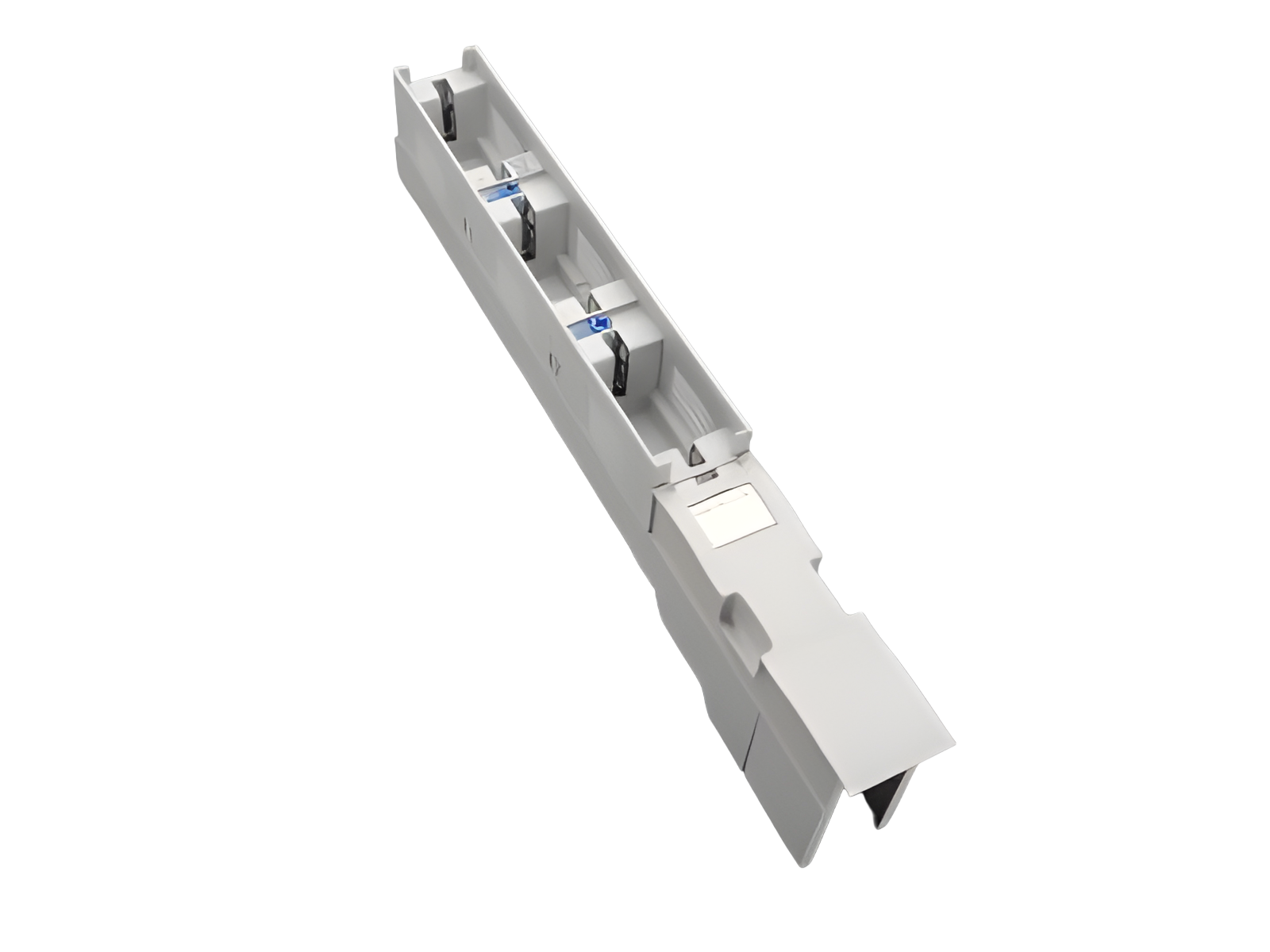

На фотографии может быть изображена аналогичная статья.
Арт.: 33384000
QUADRON®100Energy
Линейный держатель NH предохранителей, 160 A
Зажимная клемма 70 мм²
Типоразмер 00
для шин 30, 40, 50, 60 x 10
Система
100Energy
Преимущества продукта
Undrilled mounting possible with terminal clamp
| Группа продуктов | 12 |
| Подгруппа | 31 |
| Кол-во | 1 |
| EAN | 4021267333843 |
| страница каталога | 2015 : 3.2 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Сертификация
EAC
Тип EAC: NH
| для предохранителей размера: | NH 000, NH 00 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| Подробности IEC | |
| Стандарты | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 160 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| устойчивость к короткому замыканию при защите предохранителями: | 50 кА |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 11,2 Вт.
(The power dissipation at full load would be 17,5 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC AC: | 800 В |
| Механические данные | |
| Ш x В x Г: | 50 x 455 x 80 |
| Вес: | 99,5 kg/100 |
| для шин: | 30, 40, 50, 60 x 10 |
| Особенности клеммной техники | |
|
wedge clamp terminal for Cu an Al: |
|
