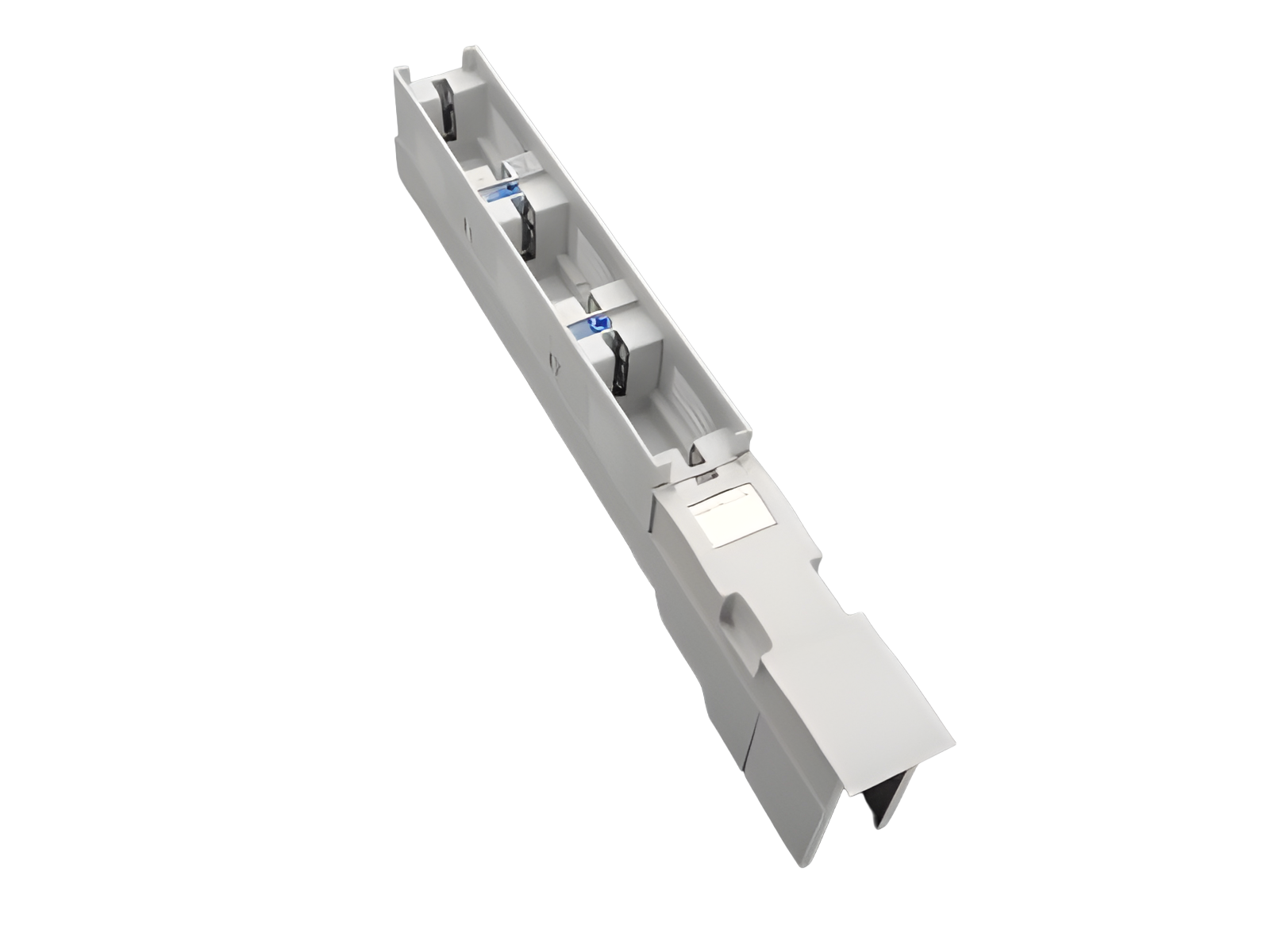

Линейный держатель NH предохранителей, 160 A (33384)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33384 000

QUADRON^®100Energy

Линейный держатель NH предохранителей, 160 A

Зажимная клемма 70 мм²

Типоразмер 00

для шин 30, 40, 50, 60 x 10

Система

100Energy

Преимущества продукта

Undrilled mounting possible with terminal clamp

Группа продуктов	12
Подгруппа	31

Кол-во	1
EAN	4021267333843

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Технические данные

для предохранителей размера:	NH 000, NH 00
предохранители в соответствии со стандартом:	IEC / HD 60269-2

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	160 A
номинальное напряжение (IEC) AC:	690 В

номинальное импульсное напряжение U _imp:

6 kV

устойчивость к короткому замыканию при защите предохранителями:

50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,2 Вт.

(The power dissipation at full load would be 17,5 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:

800 В

Механические данные
Ш x В x Г:	50 x 455 x 80
Вес:	99,5 kg/100
для шин:	30, 40, 50, 60 x 10

Особенности клеммной техники

wedge clamp terminal for Cu an Al: stranded round 16 - 70 mm², stranded sectored 16 - 70 mm², flexible with wire-end ferrules 16 - 70 mm² (flexible cables of maximum cross-section may not fit when using wire-end ferrule)
