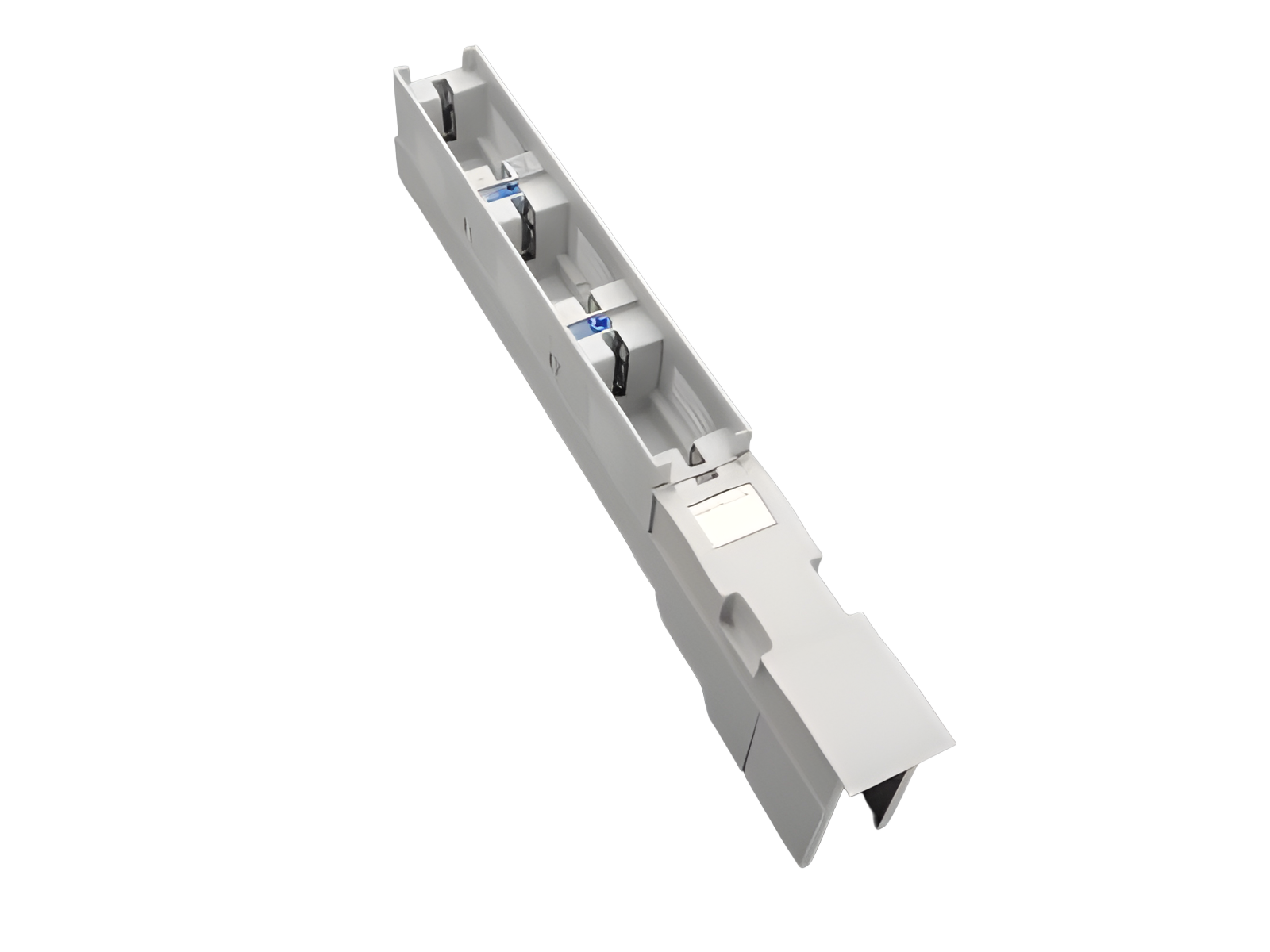

A imagem pode mostrar um produto similar.
Código da peça: 33384000
QUADRON®100Energy
base fusível NH vertical, 160 A
terminal prismático 70 mm²
tamanho 00
para barramentos 30, 40, 50, 60 x 10
Sistema
100Energy
Vantagens do produto
Undrilled mounting possible with terminal clamp
| Grupo de produto | 12 |
| Subgroup | 31 |
| UE | 1 |
| EAN | 4021267333843 |
| catalog page | 2015 : 3.2 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Approvals
EAC
EAC Type: NH
| for fuse links size: | NH 000, NH 00 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| Dados IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 160 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
| short-circuit strength when protected by fuses: | 50 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 11,2 W.
(A dissipação de energia em sua carga máxima seria 17,5 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 800 V |
| Dados mecânicos | |
| L x A x P: | 50 x 455 x 80 |
| Peso: | 99,5 kg/100 |
| para barramentos: | 30, 40, 50, 60 x 10 |
| pontos terminais | |
|
wedge clamp terminal for Cu an Al: |
|
